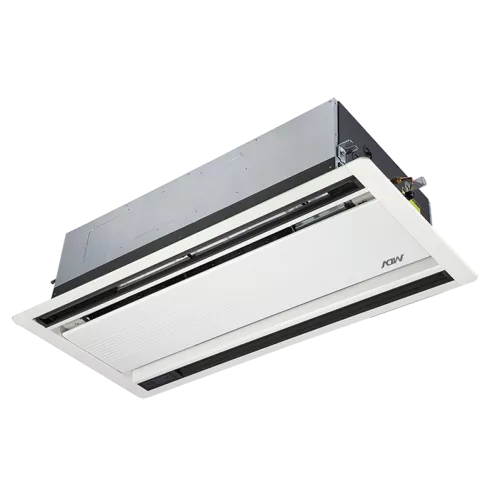

MDV-D36Q2/N1(B) VRF кассетный двухпоточный внутренний блок V6 (AC-мотор) (МДВ)

Основная информация о VRF-кассетном двухпоточном внутреннем блоке MDV V6 (AC-мотор) MDV-D36Q2/N1(B)

Кассетный двухпоточный внутренний блок VRF-системы MDV серии V6 (AC-мотор) предназначен для распределения охлаждённого и нагретого воздуха в помещениях через кассетную панель. Модель MDV-D36Q2/N1(B) рассчитана на работу в составе мультизональных VRF-систем, где один наружный блок обеспечивает климат для нескольких внутренних блоков.

Внутренний блок выполнен для потолочной установки в нишу: воздух подаётся двумя потоками, а кассетная панель обеспечивает равномерное распределение по площади. Для подключения к системе используются жидкостная и газовая магистрали с указанными диаметрами труб, а дренажный патрубок рассчитан на отвод конденсата.

По ключевым параметрам модель относится к внутренним блокам с холодопроизводительностью 3,60 кВт и теплопроизводительностью 4,00 кВт. Номинальное электропитание соответствует сети 220-240 В, 50 Гц, 1 фаза, а потребляемая мощность (охлаждение) составляет 0,06 кВт. Расход воздуха и уровень шума приведены отдельно для нескольких рабочих режимов.

Ключевые особенности MDV-D36Q2/N1(B)

• Кассетное исполнение: внутренний блок кассетного типа с двухпоточной подачей воздуха.
• Серия V6 (AC-мотор): поколение V6, AC-мотор.
• Производительность: 3,60 кВт (охлаждение) и 4,00 кВт (обогрев).
• Электропитание: 220-240 В, 50 Гц, 1 фаза.
• Хладагент: R410A.
• Воздушный поток: 725/591/458 м³/ч.
• Уровень шума: 36/32/29 дБ(A).
• Трубные соединения: жидкостная линия 6,35(1/4"), газовая линия 12,7(1/2"); дренаж 32 мм.
• Габариты и монтаж: внутренний блок 1172×299×591 мм, панель 1430×53×680 мм.
• Масса: блок 34,0/42,5 кг (нетто/брутто), панель 10,5/15,0 кг (нетто/брутто).

Технические параметры

• Модель внутреннего блока: MDV-D36Q2/N1(B).
• Панель: MDV-MBQ2-02.
• Поколение: V6.
• Холодопроизводительность: 3,60 кВт.
• Теплопроизводительность: 4,00 кВт.
• Номинальная потребляемая мощность (охлаждение): 0,06 кВт.
• Расход воздуха: 725/591/458 м³/ч.
• Уровень шума: 36/32/29 дБ(A).
• Хладагент: R410A.
• Диаметр жидкостной трубы: 6,35(1/4").
• Диаметр газовой трубы: 12,7(1/2").
• Наружный диаметр отвода дренажа: 32 мм.

Логистические параметры

• Размер внутреннего блока в упаковке: 1355×400×675 мм.
• Размер панели в упаковке: 1525×130×765 мм.
• Вес в упаковке: внутренний блок 42,5 кг (брутто), панель 15,0 кг (брутто).

Упаковка и маркировка

В комплект поставки входят внутренний блок и кассетная панель. Для транспортировки и складского хранения предусмотрены отдельные габариты упаковки для блока и для панели, а также их брутто-вес.

Совместимость

Блок предназначен для работы в составе VRF-систем MDV серии V6 (AC-мотор). Подключение к системе выполняется по трубным линиям хладагента (жидкость/газ) и по дренажному отводу.

Монтаж и подключение

Установка выполняется потолочно с размещением корпуса во внутренней нише. Подвод хладагента и организация дренажа выполняются с учетом указанных диаметров труб (жидкостная, газовая) и отвода дренажа 32 мм. Электропитание подаётся на внутренний блок по параметрам 220-240 В, 50 Гц, 1 фаза.

Применение

Кассетный двухпоточный внутренний блок MDV-D36Q2/N1(B) применяется для кондиционирования помещений, где требуется скрытый потолочный монтаж и равномерное распределение воздуха через кассетную панель. Такой формат подходит для офисов, переговорных, торговых помещений и других объектов, обслуживаемых VRF-системой.

Режимы работы формируют холодо- и тепловой контур VRF-системы, а параметры расхода воздуха и уровня шума позволяют подбирать конфигурацию под требования к комфорту.
