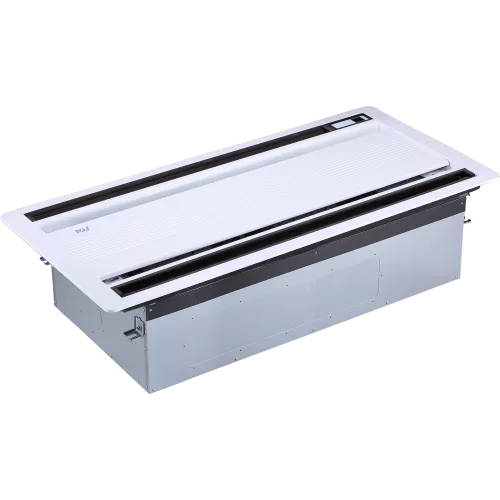

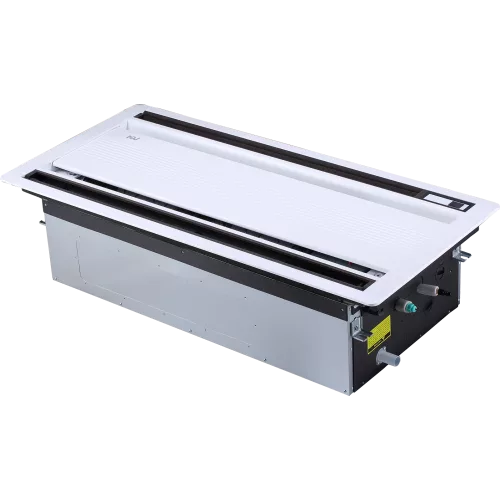

MDV MDVI3-36C2VR12D VRF-система кассетный двухпоточный внутренний блок V8 (МДВ)

Основная информация о VRF-система MDV кассетный двухпоточный внутренний блок V8 MDVI3-36C2VR12D

Кассетный двухпоточный внутренний блок VRF-системы MDV предназначен для распределения воздуха в помещениях с потолочным монтажом. Модель MDVI3-36C2VR12D относится к серии V8 и поставляется с панелью MDV-Q2P, обеспечивая двухпоточное воздушное распределение. Блок рассчитан на работу с хладагентом R410A и подключается к совместимой VRF-системе по жидкостной и газовой магистралям.

По тепловым возможностям внутренний блок обеспечивает холодопроизводительность 3,60 кВт и теплопроизводительность 4,00 кВт. Расход воздуха составляет 458-725 м³/ч, что помогает сформировать равномерный микроклимат при разных режимах работы. Уровень звукового давления находится в диапазоне 25-35 дБ(А).

Электропитание — 220-240 В, 50 Гц, 1 фаза. Габариты внутреннего блока (Ш × В × Г) составляют 1172 × 299 × 591 мм. Размер панели (Ш × В × Г) — 1430 × 53 × 680 мм. Вес внутреннего блока — 29,7 кг (нетто) и 36,3 кг (брутто), вес панели — 11 кг (нетто) и 15 кг (брутто).

Ключевые особенности MDVI3-36C2VR12D

• Кассетное двухпоточное исполнение: потолочный монтаж с распределением воздушного потока в двух направлениях.
• Производительность: 3,60 кВт на охлаждение и 4,00 кВт на обогрев.
• Воздушный поток: расход воздуха 458-725 м³/ч.
• Звуковые параметры: уровень звукового давления 25-35 дБ(А).
• Хладагент: R410A.
• Параметры подключения магистралей: жидкостная труба 6,35 (1/4) мм (дюйм), газовая труба 12,7 (1/2) мм (дюйм); диаметр отвода дренажа 32 мм.
• Панель в комплекте: панель MDV-Q2P, поколение V8.
• Электропитание: 220-240 В, 50 Гц, 1 фаза.

Технические параметры

• Энерго-электрические параметры: 220-240 В, 50 Гц, 1 фаза.
• Характеристики работы: холодопроизводительность 3,60 кВт; теплопроизводительность 4,00 кВт.
• Параметры воздушного потока: 458-725 м³/ч; уровень звукового давления 25-35 дБ(А).
• Трубопроводы и дренаж: жидкостная магистраль 6,35 (1/4) мм, газовая магистраль 12,7 (1/2) мм; дренаж 32 мм.
• Хладагент: R410A.

Логистические параметры

• Размеры в упаковке: внутренний блок 1355 × 400 × 675 мм; панель 1525 × 130 × 765 мм.
• Масса: 29,7 кг (нетто) / 36,3 кг (брутто) для внутреннего блока; 11 кг (нетто) / 15 кг (брутто) для панели.

Применение

Внутренний блок VRF-системы MDV MDVI3-36C2VR12D предназначен для создания комфортных условий в зданиях и помещениях, где требуется потолочный монтаж кассетного типа. Подходит для объектов коммерческой недвижимости и жилых пространств, где важны компактная установка в подвесной потолок, управляемый воздушный поток и работа в составе мультизональной VRF-системы.

Используется в системах кондиционирования с распределением тепла и холода по зонам, когда несколько внутренних блоков управляются от совместимого наружного/центрального модуля VRF. Для корректной работы требуется соблюдение параметров подключения и совместимость с VRF-конфигурацией по хладагенту R410A и трассам жидкостной/газовой магистралей.
