MDV MDVI3-100C4VR12D кассетный четырехпоточный внутренний блок V8 (МДВ)

Основная информация о кассетном четырехпоточном внутреннем блоке MDV MDVI3-100C4VR12D V8

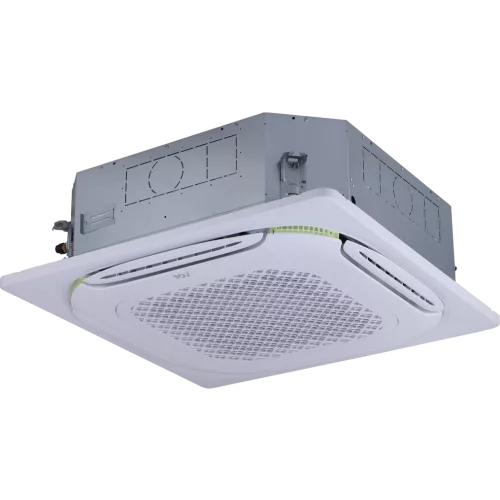

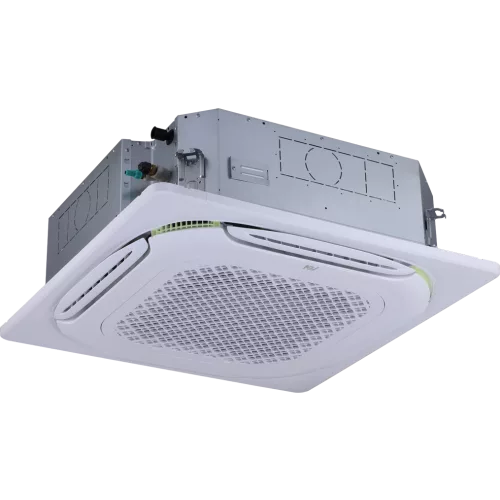

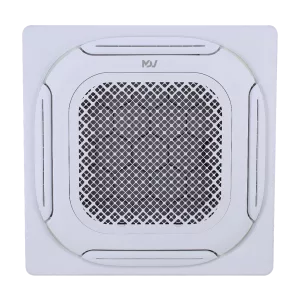

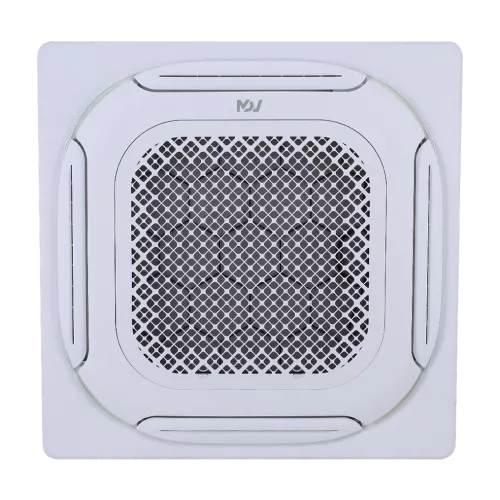

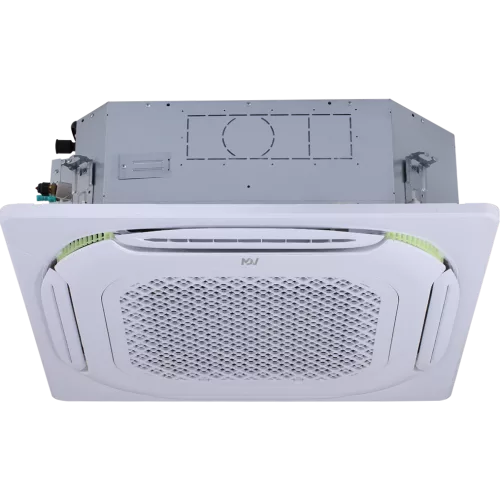

Кассетный четырехпоточный внутренний блок MDV MDVI3-100C4VR12D из поколения V8 рассчитан на работу в составе VRF-систем. Кассетное исполнение позволяет устанавливать блок в подвесной потолок, а распределение воздушного потока обеспечивает комфортный режим охлаждения и обогрева в помещении. Модель использует хладагент R410A.

Мощность на охлаждение составляет 10,00 кВт, теплопроизводительность - 11,20 кВт. Электропитание предусмотрено от сети 220-240 В, 50 Гц, однофазное подключение. Для подбора системы учитывают расход воздуха и акустические показатели: диапазон расхода воздуха - 814-1470 м³/ч, уровень звукового давления - 33-43 дБ(А).

Для обвязки трубопроводов предусмотрены соединения: диаметр жидкостной трубы 9,52 (3/8) мм и диаметр газовой трубы 15,88 (5/8) мм. Наружный диаметр отвода дренажа - 25 мм. Габариты внутреннего блока - 840 × 246 × 840 мм, а панель имеет размер 950 × 50 × 980 мм. Поставочные размеры: блок упакован в габаритах 940 × 295 × 940 мм, панель - 1020 × 90 × 1020 мм. Масса блока - 21,5 кг (нетто) и 24,0 кг (брутто); масса панели - 5,8 кг (нетто) и 7,6 кг (брутто).

Ключевые особенности MDVI3-100C4VR12D

• Назначение: внутренний кассетный четырехпоточный блок для VRF-систем.
• Охлаждение и обогрев: 10,00 кВт на охлаждение и 11,20 кВт теплопроизводительность.
• Воздушный поток и шум: расход воздуха 814-1470 м³/ч, звуковое давление 33-43 дБ(А).
• Хладагент: R410A.
• Подключения трубопроводов: жидкостная 9,52 (3/8) мм, газовая 15,88 (5/8) мм; дренаж 25 мм.
• Питание: 220-240 В / 50 Гц / 1 фаза.

Применение

Кассетный внутренний блок MDVI3-100C4VR12D используется для организации микроклимата в помещениях, где требуется монтаж в подвесной потолок и работа в составе VRF-систем. Блок применяется в проектах с мультизональной схемой, когда несколько внутренних устройств обслуживаются одной системой кондиционирования.

При проектировании учитывают параметры расхода воздуха и уровень звукового давления, а также требования к трассам трубопроводов хладагента и дренажу с заданными диаметрами соединений.

Технические параметры

• Модель внутреннего блока: MDVI3-100C4VR12D.
• Панель: MDV-MBQ4-8PC.
• Поколение: V8.
• Тип блока: кассетный (четырехпоточный).
• Охлаждение: 10,00 кВт.
• Обогрев: 11,20 кВт.
• Электропитание: 220-240 В / 50 Гц / 1 фаза.
• Номинальная потребляемая мощность: 0,074 кВт.
• Расход воздуха: 814-1470 м³/ч.
• Уровень звукового давления: 33-43 дБ(А).
• Хладагент: R410A.

Логистические параметры

• Габариты блока: 840 × 246 × 840 мм.
• Габариты панели: 950 × 50 × 980 мм.
• Габариты упаковки блока: 940 × 295 × 940 мм.
• Габариты упаковки панели: 1020 × 90 × 1020 мм.
• Масса: 21,5 кг (нетто) / 24,0 кг (брутто).
• Масса панели: 5,8 кг (нетто) / 7,6 кг (брутто).

Монтаж и подключение

• Диаметр жидкостной трубы: 9,52 (3/8) мм.
• Диаметр газовой трубы: 15,88 (5/8) мм.
• Диаметр дренажного отвода: 25 мм.
