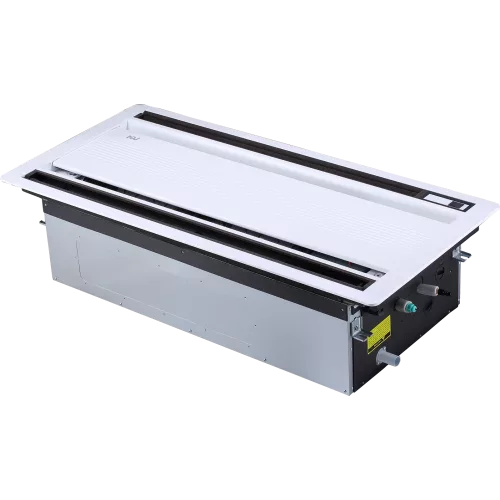

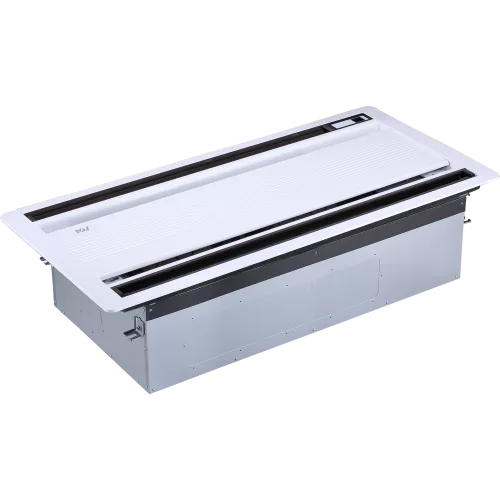

MDV MDVI3-56C2VR12D VRF-система кассетный двухпоточный внутренний блок V8 (МДВ)

Основная информация о VRF-система MDV кассетный двухпоточный внутренний блок V8 MDVI3-56C2VR12D

Кассетный двухпоточный внутренний блок VRF-системы MDV предназначен для работы в составе мультизонального кондиционирования с потолочным монтажом. Модель MDVI3-56C2VR12D входит в серию V8 и комплектуется панелью MDV-Q2P, обеспечивая распределение воздуха в двух направлениях. Устройство использует хладагент R410A и подключается к совместимой VRF-системе по жидкостной и газовой магистралям.

Производительность блока составляет 5,60 кВт на охлаждение и 6,30 кВт на обогрев. Расход воздуха — 670-980 м³/ч. Уровень звукового давления находится в диапазоне 30-39 дБ(А), что позволяет подобрать оборудование под требования к акустическому комфорту. Электропитание — 220-240 В, 50 Гц, 1 фаза.

Габариты внутреннего блока (Ш × В × Г) — 1172 × 299 × 591 мм. Размер панели (Ш × В × Г) — 1430 × 53 × 680 мм. Вес внутреннего блока — 31,6 кг (нетто) и 38,2 кг (брутто), вес панели — 11 кг (нетто) и 15 кг (брутто). Для перевозки предусмотрены габариты в упаковке: внутренний блок 1355 × 400 × 675 мм, панель 1525 × 130 × 765 мм.

Ключевые особенности MDVI3-56C2VR12D

• Кассетное двухпоточное исполнение: размещение в подвесном потолке и двухнаправленное распределение воздушного потока.
• Производительность: 5,60 кВт на охлаждение и 6,30 кВт на обогрев.
• Воздушный поток: расход воздуха 670-980 м³/ч.
• Звуковые параметры: уровень звукового давления 30-39 дБ(А).
• Хладагент: R410A.
• Трубопроводы и дренаж: жидкостная труба 6,35 (1/4) мм, газовая труба 12,7 (1/2) мм; диаметр отвода дренажа 32 мм.
• Панель в составе поставки: панель MDV-Q2P, поколение V8.
• Электропитание: 220-240 В, 50 Гц, 1 фаза.

Технические параметры

• Холод и тепло: 5,60 кВт (холод); 6,30 кВт (тепло).
• Воздушные характеристики: 670-980 м³/ч; 30-39 дБ(А).
• Электропитание: 220-240 В, 50 Гц, 1 фаза.
• Трассы подключения: 6,35 (1/4) мм (жидкость), 12,7 (1/2) мм (газ), дренаж 32 мм.
• Хладагент: R410A.

Логистические параметры

• Габариты в упаковке: 1355 × 400 × 675 мм (внутренний блок); 1525 × 130 × 765 мм (панель).
• Масса: 31,6 кг (нетто) / 38,2 кг (брутто) для внутреннего блока; 11 кг (нетто) / 15 кг (брутто) для панели.

Применение

Внутренний блок VRF-системы MDV MDVI3-56C2VR12D используется в проектах мультизонального кондиционирования, где требуется кассетный потолочный монтаж и двухпоточное распределение воздуха. Подходит для помещений, которым необходимы повышенные значения холодо- и теплопроизводительности, при этом требуется контролируемый воздушный поток и соответствие акустическим требованиям.

Модель работает в составе VRF-конфигурации с хладагентом R410A. При выборе трасс коммуникаций учитывают параметры магистралей и дренажного отвода, а также габариты корпуса и панели для корректной установки в подвесной потолок.
