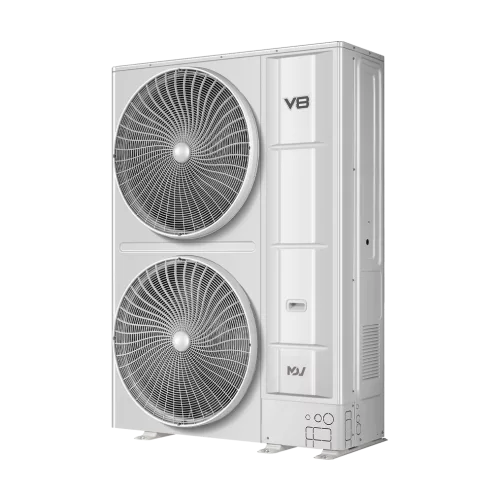

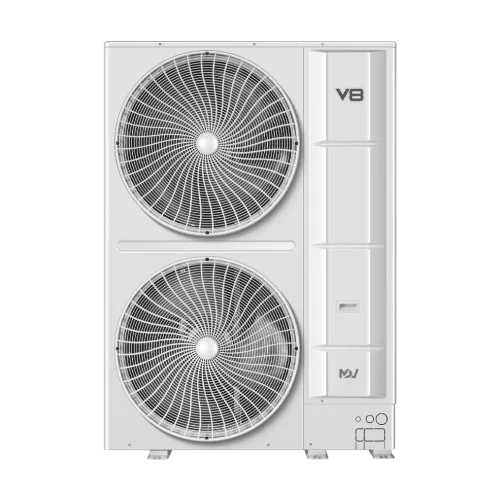

VRF-система MDV-Vi335V2R1A наружный блок серии V8S-i (МДВ)

Основная информация о VRF-системе MDV Наружный блок серии V8S-i MDV-Vi335V2R1A

Наружный блок VRF-системы MDV V8S-i MDV-Vi335V2R1A предназначен для работы в составе мультизональных систем с индивидуальным управлением микроклиматом в нескольких помещениях. Модель относится к наружным блокам индивидуальной установки и рассчитана на подключение до 19 внутренних блоков при суммарной мощности подключаемых модулей в диапазоне 30-200%. Такой формат подходит для объектов, где требуется гибкое распределение тепла и холода между зонами.

Холодопроизводительность составляет 33,50 кВт, а теплопроизводительность - 37,50 кВт. Вентилятор оснащён DC-мотором, а наружный блок работает при электропитании 380-415 В, 50 Гц, 3 фазы. Для управления аэродинамикой предусмотрено статическое давление в базовом диапазоне 0-35 Па, а при необходимости доступна опция расширенного статического давления 35-80 Па.

Модель рассчитана на эксплуатацию при наружных температурах: при охлаждении -15...+55 °C, при нагреве -30...+30 °C. Используемый хладагент - R410A, заводская заправка составляет 6,4 кг. Габариты блока (Ш×В×Г) - 1130×1760×580 мм, вес нетто/брутто - 185/199 кг.

Ключевые особенности MDV-Vi335V2R1A

• Мультизональная VRF-конфигурация: до 19 внутренних блоков, суммарная мощность подключаемых блоков 30-200%.
• Производительность: холодопроизводительность 33,50 кВт, теплопроизводительность 37,50 кВт.
• Питание и управление вентилятором: 380-415 В, 50 Гц, 3 фазы; DC-мотор вентилятора.
• Статическое давление: 0-35 Па, опция 35-80 Па.
• Энергоэффективность: EER 4,21; COP 4,78.
• Работа в климатическом диапазоне: охлаждение -15...+55 °C, нагрев -30...+30 °C.
• Хладагент и заправка: R410A; заводская заправка 6,4 кг.
• Воздушный поток и уровень шума: расход воздуха 12500 м³/ч; уровень звукового давления 58 дБ(А).
• Монтажные размеры и масса: 1130×1760×580 мм; вес 185/199 кг.

Технические параметры

Наружный блок MDV-Vi335V2R1A рассчитан на работу с одним компрессором. Номинальная потребляемая мощность составляет 8,00 кВт в режиме охлаждения и 7,90 кВт в режиме нагрева. Максимальный потребляемый ток - 23,0 А. Рекомендуемый автомат - 32 А.

Расход воздуха при работе - 12500 м³/ч. Уровень звукового давления составляет 58 дБ(А). Модель поддерживает эксплуатацию с подключаемыми внутренними блоками в пределах 30-200% от суммарной мощности по VRF-системе.

Эксплуатационные параметры

Рабочий диапазон наружных температур при охлаждении составляет -15...+55 °C. При нагреве оборудование сохраняет работоспособность в диапазоне -30...+30 °C. Для теплообмена используется хладагент R410A, а тип вентилятора - с DC-мотором.

Логистические параметры и упаковка

Габариты наружного блока (Ш×В×Г) - 1130×1760×580 мм. Размер блока в упаковке (Ш×В×Г) - 1210×1916×597 мм. Вес нетто/брутто - 185/199 кг. Для выполнения монтажных работ учитывайте габариты при транспортировке и размещении оборудования.

Совместимость

Модель MDV-Vi335V2R1A предназначена для использования в составе мультизональной VRF-системы. Максимальное количество подключаемых внутренних блоков - 19. Суммарная мощность подключаемых внутренних блоков - 30-200%.

Монтаж и подключение

Наружный блок относится к индивидуальной установке. Для подключения используются жидкостная и газовая линии: диаметр жидкостной трубы 12,7 (1/2) мм, диаметр газовой трубы 25,4 (1) мм. Статическое давление в базовом исполнении - 0-35 Па, опционально доступно 35-80 Па.

Применение

Наружный блок VRF-системы MDV V8S-i MDV-Vi335V2R1A используется для построения мультизонального кондиционирования в коммерческих и административных зданиях, где требуется одновременная работа на охлаждение и/или нагрев для разных помещений. Возможность подключения нескольких внутренних блоков позволяет гибко распределять тепловую нагрузку между зонами и оптимизировать микроклимат по режимам.

Модель подходит для проектов, где важны климатические условия эксплуатации (охлаждение до +55 °C и нагрев до -30 °C), а также требуется учитывать аэродинамические параметры по статическому давлению и подбору вентиляционных трактов.
