Артикул: MDV-Vi500V2R1A
В наличии

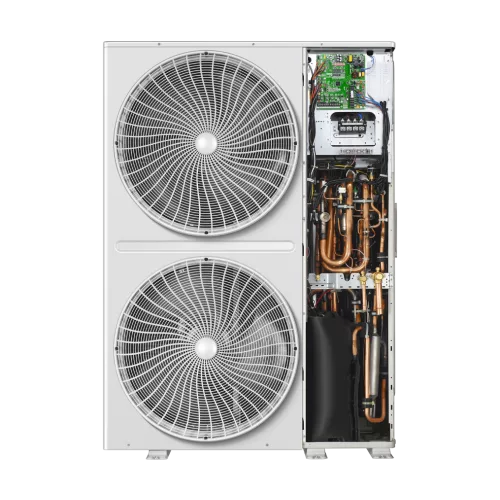

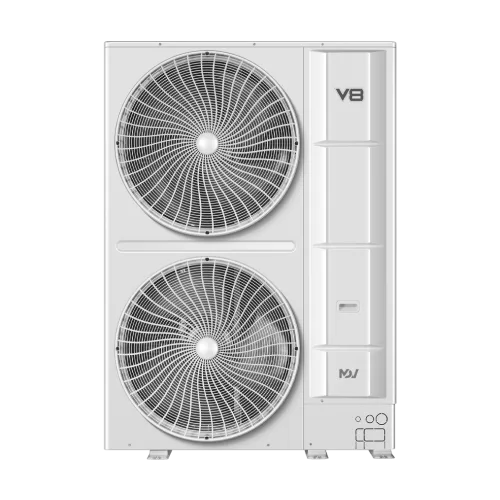

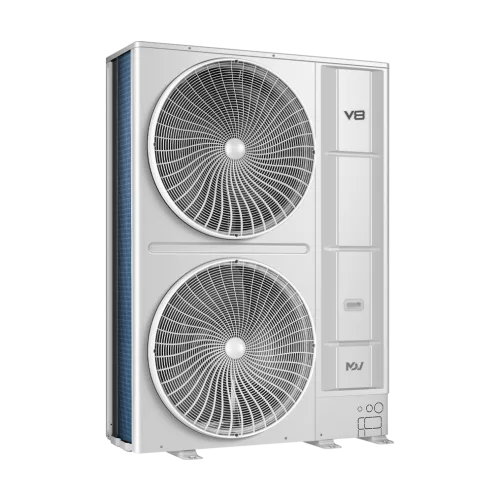

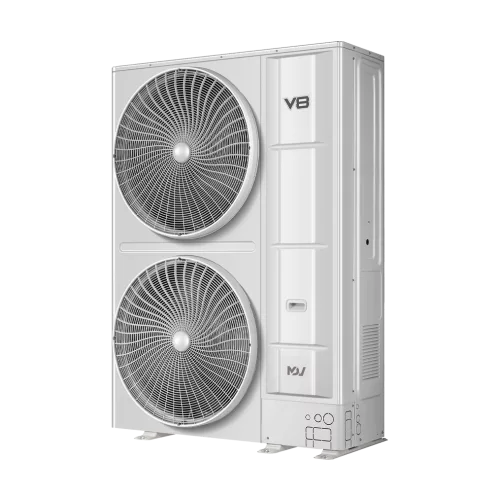

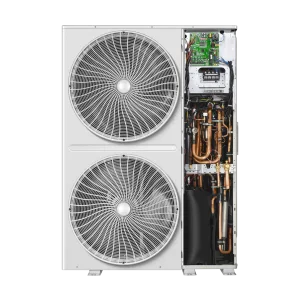

MDV-Vi500V2R1A Наружный блок VRF-системы MDV серии V8S-i (МДВ)
Цена по запросу Цена рассчитывается индивидуально для вашего заказа. Подготовим КП с максимально выгодными условиями.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основная информация о VRF-системе MDV Наружный блок серии V8S-i MDV-Vi500V2R1A
VRF-система MDV-Vi500V2R1A выполнена в формате наружного блока для индивидуальной установки и предназначена для мультизонального кондиционирования. Модель серии V8S-i рассчитана на работу в режимах охлаждения и нагрева в составе VRF-системы с подключением нескольких внутренних блоков.
Наружный блок использует вентилятор с двигателем постоянного тока (DC). В системе применяется хладагент R410A, предусмотрена заводская заправка 8,0 кг. Для подбора оборудования учитывают холодо- и теплопроизводительность, уровень звукового давления, расход воздуха, а также статическое давление для трассировки и проектирования воздуховодов.
Рабочие температуры наружного воздуха составляют: при охлаждении от -15 до +55 °C, при нагреве от -30 до +30 °C. Геометрические размеры блока (Ш×В×Г) 1250×1760×580 мм, масса составляет 213 кг в нетто-исполнении (228 кг брутто). Для подключения внутренних блоков предусмотрена максимальная конфигурация до 29 штук при суммарной мощности подключаемых внутренних блоков в диапазоне 50-130%.
Ключевые особенности MDV-Vi500V2R1A
- Производительность: холодопроизводительность 50,00 кВт, теплопроизводительность 57,00 кВт.
- Режимы работы по температуре: охлаждение -15...+55 °C, нагрев -30...+30 °C.
- Хладагент и заправка: R410A, заводская заправка 8,0 кг.
- Электропитание: 380-415 В / 50 Гц / 3 фазы.
- Аэродинамика: расход воздуха 20000 м³/ч, ESP (статическое давление) 0-20 Па; опционально ESP 20-120 Па.
- Энергоэффективность: EER 3,91 (охлаждение), COP 4,11 (нагрев).
- Уровень шума: звуковое давление 61 дБ(А).
- Подключение внутренних блоков: до 29 внутренних блоков, суммарная мощность 50-130%.
Технические параметры
- Модель наружного блока: MDV-Vi500V2R1A.
- Количество компрессоров: 1.
- Тип вентилятора: DC.
- Номинальная потребляемая мощность: охлаждение 12,80 кВт; нагрев 13,80 кВт.
- Максимальный потребляемый ток: 33,0 А.
- Рекомендуемый автомат: 40 А.
- Диаметры труб: жидкостная 15,9 (5/8) мм; газовая 28,6 (1 1/8) мм.
- Тип установки: индивидуальной установки.
Логистические параметры
- Габариты: 1250×1760×580 мм.
- Габариты в упаковке: 1330×1916×597 мм.
- Вес: 213 кг (нетто) / 228 кг (брутто).
Эксплуатационные параметры
- Температура наружного воздуха при охлаждении: -15...+55 °C.
- Температура наружного воздуха при нагреве: -30...+30 °C.
Упаковка и маркировка
Оборудование поставляется в упаковке с габаритами 1330×1916×597 мм и массой брутто 228 кг. При планировании логистики и погрузочно-разгрузочных работ ориентируйтесь на указанные размеры и вес.
Совместимость
Наружный блок MDV-Vi500V2R1A предназначен для работы в составе VRF-системы MDV с подключением внутренних блоков. Максимально возможная конфигурация составляет до 29 внутренних блоков, суммарная мощность подключаемых внутренних блоков — 50-130%.
Монтаж и подключение
При монтаже учитывайте электрические параметры 380-415 В / 50 Гц / 3 фазы, а также аэродинамические требования к трассе по статическому давлению. Для расчета обвязки используйте диаметры жидкостной и газовой труб: 15,9 (5/8) мм и 28,6 (1 1/8) мм. При необходимости проектируйте опциональное статическое давление ESP 20-120 Па.
Применение
Наружный блок VRF-системы MDV-Vi500V2R1A подходит для мультизонального кондиционирования помещений, где требуется централизованное управление микроклиматом с подключением нескольких внутренних блоков. Модель применяется в проектах с индивидуальной установкой наружного блока и последующей разводкой коммуникаций для разных помещений.
Температурные режимы охлаждения и нагрева позволяют использовать оборудование круглый год в пределах рабочих диапазонов наружного воздуха. Производительность 50,00 кВт (охлаждение) и 57,00 кВт (нагрев) рассчитана на проекты, где важны точность подбора по тепловой мощности, параметры по расходу воздуха и допустимому статическому давлению.
Технические характеристики MDV-Vi500V2R1A
Воздушный поток и шум
- Звуковое давление
- 61 дБ(А)
- Опциональное статическое давление (ESP)
- 20-120 Па (опция)
- Расход воздуха
- 20000 м³/ч
- Статическое давление (ESP)
- 0-20 Па
Идентификаторы и исполнение
- Модель наружного блока
- MDV-Vi500V2R1A
Монтажные электрические параметры
- Максимальный потребляемый ток
- 33,0 А
- Рекомендуемый автомат
- 40 А
Назначение и классификация
- Тип
- индивидуальной установки
Питание и электрические параметры
- Потребляемая мощность (нагрев)
- 13,80 кВт
- Потребляемая мощность (охлаждение)
- 12,80 кВт
- Электропитание
- 380-415 В / 50 Гц / 3 фазы
Размеры и масса
- Вес (нетто/брутто)
- 213 / 228 кг
- Габариты (Ш×В×Г)
- 1250×1760×580 мм
Размеры и монтажные ограничения
- Габариты упаковки (Ш×В×Г)
- 1330×1916×597 мм
Трасса и монтажные ограничения
- Диаметр газовой трубы
- 28,6 (1 1/8) мм
- Диаметр жидкостной трубы
- 15,9 (5/8) мм
Управление и компрессор
- Количество компрессоров
- 1
- Тип двигателя вентилятора
- DC
Условия эксплуатации и монтажные ограничения
- Температурный диапазон при нагреве
- -30...+30 °C
- Температурный диапазон при охлаждении
- -15...+55 °C
Характеристики охлаждения и нагрева
- Теплопроизводительность
- 57,00 кВт
- Холодопроизводительность
- 50,00 кВт
Хладагент и заправка
- Заводская заправка хладагента
- 8,0 кг
- Тип хладагента
- R410A
Энергоэффективность
- Коэффициент энергоэффективности COP
- 4,11
- Коэффициент энергоэффективности EER
- 3,91
Характеристики
- Диапазон суммарной мощности внутренних блоков
- 50-130%
- Максимальное количество внутренних блоков
- 29
- Назначение
- Наружный блок VRF-системы (мультизональное кондиционирование) для индивидуальной установки
