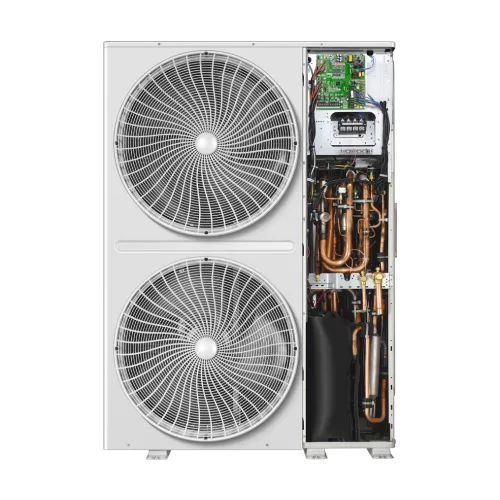

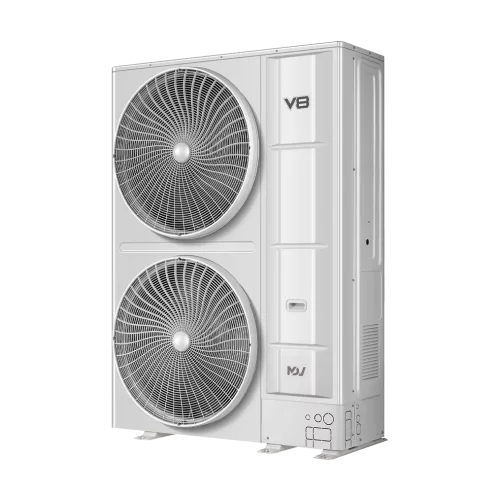

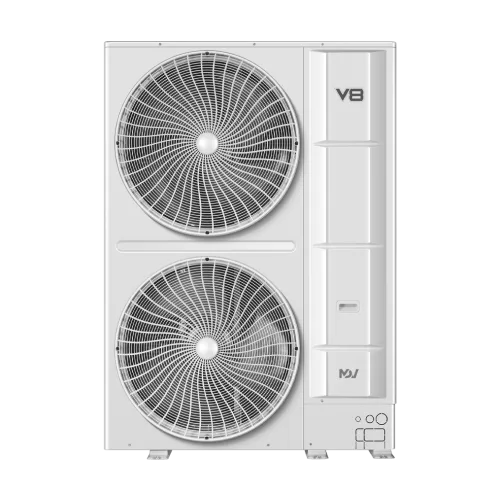

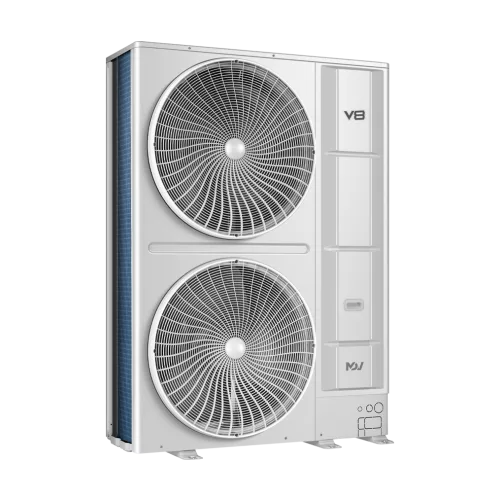

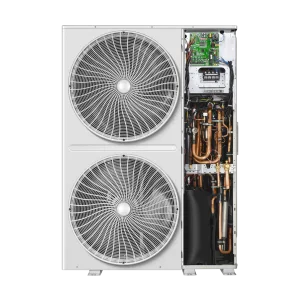

VRF-система MDV-Vi450V2R1A наружный блок серии V8S-i (МДВ)

Основная информация о VRF-системе MDV Наружный блок серии V8S-i MDV-Vi450V2R1A

Наружный блок VRF-системы MDV V8S-i MDV-Vi450V2R1A используется для построения мультизонального кондиционирования и обогрева в составе системы с раздельным управлением несколькими помещениями. Модель относится к наружным блокам индивидуальной установки и предусматривает подключение до 26 внутренних блоков при суммарной мощности подключаемых модулей 30-200%. Это позволяет сформировать VRF-конфигурацию под различные зоны объекта и распределять тепловую нагрузку.

Холодопроизводительность составляет 45,00 кВт, а теплопроизводительность - 50,00 кВт. Вентилятор укомплектован DC-мотором. Оборудование работает от электросети 380-415 В, 50 Гц, 3 фазы. Статическое давление в стандартном исполнении - 0-35 Па, а при необходимости доступна опция расширенного статического давления 35-80 Па.

Наружный блок рассчитан на эксплуатацию при температурах: при охлаждении -15...+55 °C, при нагреве -30...+30 °C. Применяется хладагент R410A, заводская заправка составляет 8,0 кг. Габариты (Ш×В×Г) - 1130×1760×580 мм, вес нетто/брутто - 192/206 кг.

Ключевые особенности MDV-Vi450V2R1A

• Мультизональная VRF-конфигурация: до 26 внутренних блоков, суммарная мощность подключаемых блоков 30-200%.
• Производительность: холодопроизводительность 45,00 кВт, теплопроизводительность 50,00 кВт.
• Питание и вентилятор: 380-415 В, 50 Гц, 3 фазы; DC-мотор вентилятора.
• Статическое давление: 0-35 Па, опция 35-80 Па.
• Энергоэффективность: EER 3,75; COP 4,50.
• Работа в климатическом диапазоне: охлаждение -15...+55 °C, нагрев -30...+30 °C.
• Хладагент и заправка: R410A; заводская заправка 8,0 кг.
• Воздушный поток и уровень шума: расход воздуха 12500 м³/ч; уровень звукового давления 60 дБ(А).
• Монтажные размеры и масса: 1130×1760×580 мм; вес 192/206 кг.

Технические параметры

Наружный блок MDV-Vi450V2R1A оснащён одним компрессором. Номинальная потребляемая мощность составляет 12,00 кВт в режиме охлаждения и 11,10 кВт в режиме нагрева. Максимальный потребляемый ток - 30,0 А. Рекомендуемый автомат - 40 А.

Расход воздуха при работе - 12500 м³/ч. Уровень звукового давления составляет 60 дБ(А). В составе VRF-системы модель рассчитана на подключение внутренних блоков в пределах 30-200% от суммарной мощности.

Эксплуатационные параметры

Рабочие температуры наружного воздуха при охлаждении составляют -15...+55 °C. При нагреве оборудование работает в диапазоне -30...+30 °C. Хладагент R410A обеспечивает работу холодильного контура, а тип мотора вентилятора - DC.

Логистические параметры и упаковка

Габариты наружного блока (Ш×В×Г) - 1130×1760×580 мм. Размер блока в упаковке (Ш×В×Г) - 1210×1916×597 мм. Вес нетто/брутто - 192/206 кг. При планировании транспортировки и размещения учитывайте размеры упаковки и массу.

Совместимость

Модель MDV-Vi450V2R1A предназначена для работы в составе мультизональной VRF-системы. Максимальное количество подключаемых внутренних блоков - 26. Суммарная мощность подключаемых внутренних блоков - 30-200%.

Монтаж и подключение

Наружный блок относится к индивидуальной установке. Для подключения используются жидкостная и газовая линии: диаметр жидкостной трубы 15,88 (5/8) мм, диаметр газовой трубы 28,6 (1 1/8) мм. Статическое давление в базовом исполнении - 0-35 Па, опционально доступно 35-80 Па.

Применение

Наружный блок VRF-системы MDV V8S-i MDV-Vi450V2R1A применяется в проектах мультизонального кондиционирования и отопления, где требуется обеспечить разные режимы для нескольких помещений. Благодаря подключению нескольких внутренних блоков модель помогает формировать систему под распределение тепловых нагрузок по зонам.

Модель подходит для объектов с климатическими требованиями: охлаждение до +55 °C и нагрев до -30 °C, а также для проектов, где важно учитывать расход воздуха и статическое давление при подборе вентиляционных решений.
