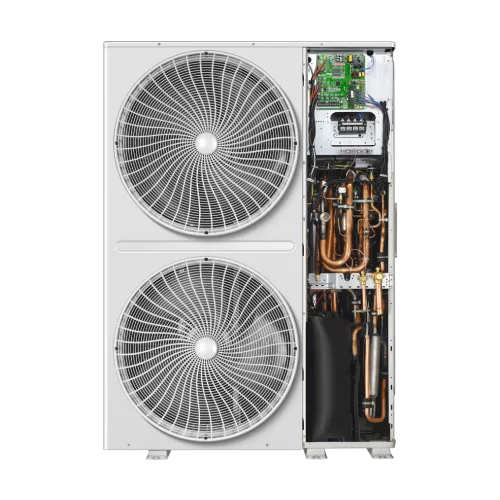

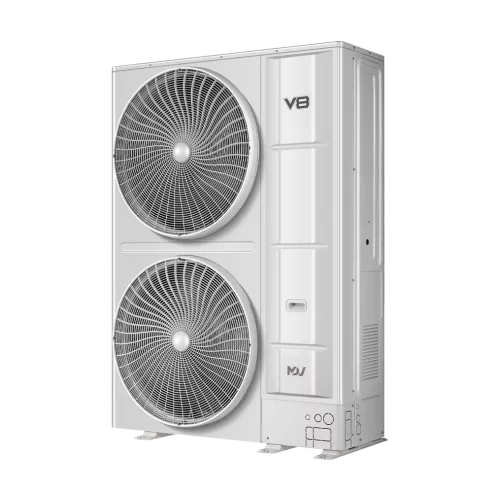

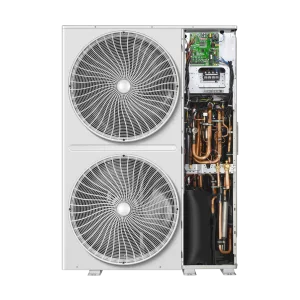

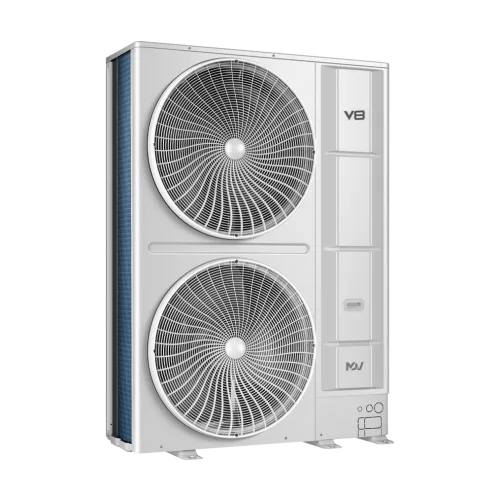

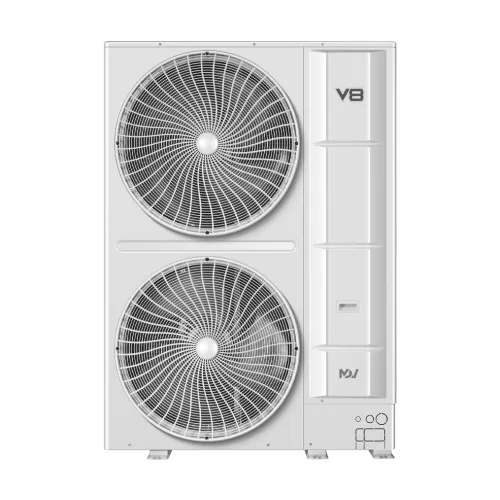

MDV-Vi615V2R1A Наружный блок VRF-системы MDV серии V8S-i (МДВ)
Цена по запросу Цена рассчитывается индивидуально для вашего заказа. Подготовим КП с максимально выгодными условиями.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основная информация о VRF-системе MDV Наружный блок серии V8S-i MDV-Vi615V2R1A
VRF-система MDV-Vi615V2R1A представляет собой наружный блок для индивидуальной установки в составе мультизональной системы кондиционирования. Модель серии V8S-i рассчитана на совместную работу с внутренними блоками, подключаемыми к одному наружному модулю для распределения холодопроизводительности и теплопроизводительности по зонам.
Оборудование оснащено вентилятором с двигателем постоянного тока (DC). Для работы используется хладагент R410A, предусмотрена заводская заправка 9,0 кг. При проектировании учитывают параметры по производительности, расход воздуха, уровень звукового давления, а также статическое давление (ESP) для корректной работы при различной аэродинамической нагрузке.
Рабочие диапазоны наружных температур составляют: при охлаждении от -15 до +55 °C, при нагреве от -30 до +30 °C. Габариты наружного блока — 1250×1760×580 мм, масса 233 кг в нетто-исполнении (248 кг брутто). Максимально возможное подключение — до 35 внутренних блоков при суммарной мощности подключаемых внутренних блоков в диапазоне 30-200%.
Ключевые особенности MDV-Vi615V2R1A
- Производительность: холодопроизводительность 61,50 кВт, теплопроизводительность 69,00 кВт.
- Режимы работы по температуре: охлаждение -15...+55 °C, нагрев -30...+30 °C.
- Хладагент и заправка: R410A, заводская заправка 9,0 кг.
- Электропитание: 380-415 В / 50 Гц / 3 фазы.
- Аэродинамика: расход воздуха 19000 м³/ч, ESP (статическое давление) 0-35 Па; опционально ESP 35-80 Па.
- Энергоэффективность: EER 3,40 (охлаждение), COP 4,08 (нагрев).
- Уровень шума: звуковое давление 62 дБ(А).
- Подключение внутренних блоков: до 35 внутренних блоков, суммарная мощность 30-200%.
Технические параметры
- Модель наружного блока: MDV-Vi615V2R1A.
- Количество компрессоров: 1.
- Тип вентилятора: DC.
- Номинальная потребляемая мощность: охлаждение 18,10 кВт; нагрев 16,90 кВт.
- Максимальный потребляемый ток: 45,0 А.
- Рекомендуемый автомат: 50 А.
- Диаметры труб: жидкостная 15,9 (5/8) мм; газовая 28,6 (1 1/8) мм.
- Тип установки: индивидуальной установки.
Логистические параметры
- Габариты: 1250×1760×580 мм.
- Габариты в упаковке: 1330×1916×597 мм.
- Вес: 233 кг (нетто) / 248 кг (брутто).
Эксплуатационные параметры
- Температура наружного воздуха при охлаждении: -15...+55 °C.
- Температура наружного воздуха при нагреве: -30...+30 °C.
Упаковка и маркировка
Оборудование поставляется в упаковке с габаритами 1330×1916×597 мм и массой брутто 248 кг. Данные габаритов помогают правильно планировать доставку, хранение и размещение на объекте.
Совместимость
Наружный блок MDV-Vi615V2R1A предназначен для работы в составе VRF-системы MDV с подключением внутренних блоков. Максимально возможная конфигурация составляет до 35 внутренних блоков, суммарная мощность подключаемых внутренних блоков — 30-200%.
Монтаж и подключение
При монтаже учитывайте электрические параметры 380-415 В / 50 Гц / 3 фазы, максимальный потребляемый ток 45,0 А и рекомендуемый автомат 50 А. Для обвязки применяются трубные диаметры: 15,9 (5/8) мм (жидкость) и 28,6 (1 1/8) мм (газ). В проектах, где требуется работа с повышенными аэродинамическими нагрузками, учитывайте ESP (статическое давление) 0-35 Па и возможность опционального статического давления 35-80 Па.
Применение
Наружный блок VRF-системы MDV-Vi615V2R1A используют в проектах мультизонального кондиционирования, где требуется централизованная работа нескольких внутренних блоков для разных помещений. Модель подходит для схем с индивидуальной установкой наружного блока и прокладкой трасс к внутренним единицам.
Диапазоны температур охлаждения и нагрева позволяют применять оборудование при соблюдении условий наружной среды. Тепло- и холодопроизводительность, расход воздуха, а также уровень звукового давления учитываются при расчете системы и подборе параметров под конкретные требования объекта.
Технические характеристики MDV-Vi615V2R1A
Воздушный поток и шум
- Звуковое давление
- 62 дБ(А)
- Опциональное статическое давление (ESP)
- 35-80 Па (опция)
- Расход воздуха
- 19000 м³/ч
- Статическое давление (ESP)
- 0-35 Па
Идентификаторы и исполнение
- Модель наружного блока
- MDV-Vi615V2R1A
Монтажные электрические параметры
- Максимальный потребляемый ток
- 45,0 А
- Рекомендуемый автомат
- 50 А
Назначение и классификация
- Тип
- индивидуальной установки
Питание и электрические параметры
- Потребляемая мощность (нагрев)
- 16,90 кВт
- Потребляемая мощность (охлаждение)
- 18,10 кВт
- Электропитание
- 380-415 В / 50 Гц / 3 фазы
Размеры и масса
- Вес (нетто/брутто)
- 233 / 248 кг
- Габариты (Ш×В×Г)
- 1250×1760×580 мм
Размеры и монтажные ограничения
- Габариты упаковки (Ш×В×Г)
- 1330×1916×597 мм
Трасса и монтажные ограничения
- Диаметр газовой трубы
- 28,6 (1 1/8) мм
- Диаметр жидкостной трубы
- 15,9 (5/8) мм
Управление и компрессор
- Количество компрессоров
- 1
- Тип двигателя вентилятора
- DC
Условия эксплуатации и монтажные ограничения
- Температурный диапазон при нагреве
- -30...+30 °C
- Температурный диапазон при охлаждении
- -15...+55 °C
Характеристики охлаждения и нагрева
- Теплопроизводительность
- 69,00 кВт
- Холодопроизводительность
- 61,50 кВт
Хладагент и заправка
- Заводская заправка хладагента
- 9,0 кг
- Тип хладагента
- R410A
Энергоэффективность
- Коэффициент энергоэффективности COP
- 4,08
- Коэффициент энергоэффективности EER
- 3,40
Характеристики
- Диапазон суммарной мощности внутренних блоков
- 30-200%
- Максимальное количество внутренних блоков
- 35
- Назначение
- Наружный блок VRF-системы (мультизональное кондиционирование) для индивидуальной установки
