Артикул: MDQ4A-48HRAN1 (x2) / MDOUB-96HD1N1
В наличии
MDV MDQ4A-48HRAN1 (x2) / MDOUB-96HD1N1 инверторная кассетная мульти-сплит-система большой мощности (МДВ)
1 280 000 ₽
Запросите КП для получения индивидуальной скидки
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основная информация о инверторной кассетной мульти-сплит-системе большой мощности MDQ4A-48HRAN1 (x2) / MDOUB-96HD1N1 MDV
Инверторная кассетная мульти-сплит-система большой мощности MDV выполнена в конфигурации с внутренними блоками MDQ4A-48HRAN1 (x2) и наружным блоком MDOUB-96HD1N1. Система предназначена для охлаждения и обогрева помещений с подачей воздуха через кассетные внутренние блоки. Управление компрессором осуществляется по DC-inverter, обеспечивая плавную регулировку работы.
Холодопроизводительность составляет 26,00 кВт, теплопроизводительность - 27,50 кВт. Ротационный компрессор GMCC работает с хладагентом R410A и заводской заправкой 6 кг. Энергоэффективность: EER 3,17 и COP 3,50.
Монтажная часть рассчитана под мульти-схему: максимальная длина труб до 70 м, при этом от наружного блока до самого дальнего внутреннего блока допускается до 60 м (актуальная) и до 65 м (эквивалентная). Максимальный перепад по высоте между внутренними блоками - до 8 м. Перепад высот между внутренним и наружным блоком: до 30 м, если наружный блок выше, и до 20 м, если он ниже. Диапазон рабочих температур наружного воздуха: охлаждение +10...+55 °C, нагрев -15...+27 °C.
Ключевые особенности MDQ4A-48HRAN1 (x2) / MDOUB-96HD1N1
- Инверторное управление: DC-inverter для регулировки мощности компрессора.
- Мульти-сплит конфигурация: 2 кассетных внутренних блока MDQ4A-48HRAN1 (x2) с одним наружным блоком MDOUB-96HD1N1.
- Мощность охлаждения и нагрева: 26,00 кВт (охлаждение) и 27,50 кВт (нагрев).
- Энергоэффективность: EER 3,17 и COP 3,50.
- Компрессор и тип: GMCC, ротационный компрессор ATQ580D66UNT.
- Хладагент и заправка: R410A, заводская заправка 6 кг.
- Длины трасс: до 70 м по общему ограничению, до 60-65 м от НБ до дальнего ВБ (актуальная/эквивалентная).
- Перепады высот: между внутренними блоками до 8 м, между ВБ и НБ до 30 м (НБ выше) или до 20 м (НБ ниже).
- Условия работы: охлаждение +10...+55 °C, нагрев -15...+27 °C.
- Шум: 41 дБ(А) внутренний блок и 60 дБ(А) наружный блок.
Технические параметры
- Электропитание: 220 - 240 В, 50 Гц, 1 фаза.
- Номинальная потребляемая мощность: 8,20 кВт (охлаждение) и 7,85 кВт (нагрев).
- Номинальные потребляемые токи: 13,1 А (охлаждение) и 12,6 А (нагрев).
- Максимальные значения: до 14,00 кВт и до 29,0 А.
- Межблочный кабель: 3*2,5 + 3*0,75 в экране.
- Расход воздуха: 1800 м³/ч.
Эксплуатационные параметры
- Температурные условия: охлаждение +10...+55 °C, нагрев -15...+27 °C.
- Шумовые показатели: минимальный уровень 41 дБ(А) для внутреннего блока и 60 дБ(А) для наружного блока.
Логистические параметры
- Габариты внутреннего блока (Ш×В×Г): 840 × 300 × 840 мм.
- Габариты панели (Ш×В×Г): 950 × 70 × 950 мм.

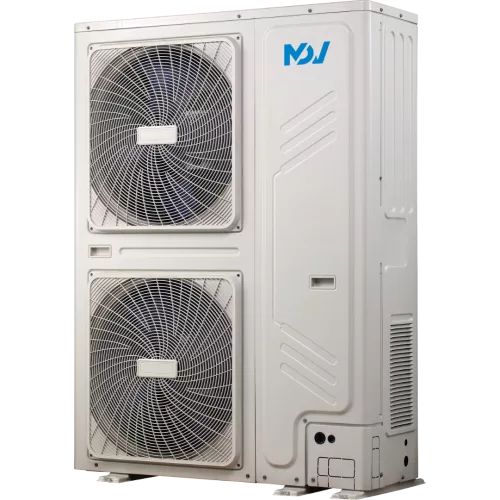

- Габариты наружного блока (Ш×В×Г): 1120 × 1558 × 400 мм.
- Габариты в упаковке (внутренний блок): 955 × 317 × 955 мм.
- Габариты в упаковке (панель): 1035 × 89 × 1035 мм.
- Габариты в упаковке (наружный блок): 1270 × 1720 × 565 мм.
- Вес: внутренний блок 29,2 / 35,2 кг (нетто / брутто), панель 5,8 / 7,9 кг (нетто / брутто), наружный блок 142 / 164 кг (нетто / брутто).
Монтаж и подключение
- Подключение электропитания: наружный блок.
- Используемый рефнет: FQZHN-02C.
- Трубы: жидкостная труба 9,53 (3/8) мм (дюйм); газовая труба 15,88 (5/8) для внутреннего блока.
- Суммарные длины труб для расчетов: сумма длин газовой + жидкостной труб 90 м - 22,2 (7/8); сумма длин газовой + жидкостной труб ≤ 90 м - 25,4 (1).
- Максимальная длина труб: 70 м.
- Длина между НБ и самым дальним ВБ: 60 м (актуальная) и 65 м (эквивалентная).
- Длина между ВБ и рефнетом (эквивалентная): 15 м.
- Перепады высот: между внутренними блоками до 8 м; между ВБ и НБ до 30 м (НБ выше) или до 20 м (НБ ниже).
- Диаметр отвода дренажа: 32 мм.
Хладагент и заправка
- Тип хладагента: R410A.
- Заправка: заводская заправка 6 кг.
Применение
Инверторная кассетная мульти-сплит-система MDV предназначена для кондиционирования помещений, где требуется кассетная подача воздуха и рациональное объединение нескольких внутренних блоков с одним наружным. Конфигурация подходит для объектов, где важно разместить внутренние блоки в разных зонах и при этом использовать одну наружную установку.
Модель рассчитана на работу в режимах охлаждения и нагрева в заданном диапазоне наружных температур. Параметры трасс, перепадов высот и используемого рефнета позволяют организовать монтаж мульти-системы с учетом требований к длинам и схеме подключения.
Технические характеристики MDQ4A-48HRAN1 (x2) / MDOUB-96HD1N1
Воздушный поток и шум
- Расход воздуха
- 1800 м³/ч
- Уровень шума внутреннего блока (мин.)
- 41 дБ(А)
- Уровень шума наружного блока
- 60 дБ(А)
Идентификаторы и исполнение
- Внутренние блоки (модель)
- MDQ4A-48HRAN1 (x2)
- Наружный блок (модель)
- MDOUB-96HD1N1
- Панель (модель)
- MDV-MBQ4-01E (x2)
Монтажные электрические параметры
- Максимальный потребляемый ток
- 29,0 А
- Потребляемый ток (нагрев)
- 12,6 А
- Потребляемый ток (охлаждение)
- 13,1 А
Питание и электрические параметры
- Максимальная потребляемая мощность
- 14,00 кВт
- Питание
- 220 - 240 В, 50 Гц, 1 фаза
- Потребляемая мощность (нагрев)
- 7,85 кВт
- Потребляемая мощность (охлаждение)
- 8,20 кВт
Размеры и масса
- Вес внутреннего блока (нетто/брутто)
- 29,2 / 35,2 кг
- Вес наружного блока (нетто/брутто)
- 142 / 164 кг
- Вес панели (нетто/брутто)
- 5,8 / 7,9 кг
- Габариты внутреннего блока (Ш×В×Г)
- 840 × 300 × 840 мм
- Габариты внутреннего блока в упаковке (Ш×В×Г)
- 955 × 317 × 955 мм
- Габариты наружного блока (Ш×В×Г)
- 1120 × 1558 × 400 мм
- Габариты наружного блока в упаковке (Ш×В×Г)
- 1270 × 1720 × 565 мм
- Габариты панели (Ш×В×Г)
- 950 × 70 × 950 мм
- Габариты панели в упаковке (Ш×В×Г)
- 1035 × 89 × 1035 мм
Трасса и монтажные ограничения
- Газовая труба (внутренний блок) и условия по суммарным длинам
- 15,88 (5/8) - внутренний блок; сумма длин газовой + жидкостной труб 90 м: 22,2 (7/8); сумма ≤ 90 м: 25,4 (1)
- Диаметр жидкостной трубы
- 9,53 (3/8) мм (дюйм)
- Диаметр отвода дренажа
- 32 мм
- Длина между ВБ и рефнетом (эквивалентная)
- 15 м
- Длина от НБ до дальнего ВБ (актуальная)
- 60 м
- Длина от НБ до дальнего ВБ (эквивалентная)
- 65 м
- Максимальная длина труб
- 70 м
- Максимальный перепад высот (наружный блок выше)
- 30 м
- Максимальный перепад высот (наружный блок ниже)
- 20 м
- Максимальный перепад высот между внутренними блоками
- 8 м
- Межблочный кабель
- 3*2,5 + 3*0,75 в экране
- Рефнет
- FQZHN-02C
Управление и компрессор
- Бренд компрессора
- GMCC
- Модель компрессора
- ATQ580D66UNT
- Тип компрессора
- Ротационный
- Управление компрессором
- DC-inverter
Условия эксплуатации и монтажные ограничения
- Подключение электропитания
- Наружный блок
Характеристики охлаждения и нагрева
- Теплопроизводительность
- 27,50 кВт
- Холодопроизводительность
- 26,00 кВт
Хладагент и заправка
- Заправка хладагента
- 6 кг
- Тип хладагента
- R410A
Энергоэффективность
- COP
- 3,50
- EER
- 3,17
- Рабочая температура при нагреве
- -15...+27 °C
- Рабочая температура при охлаждении
- +10...+55 °C
