Артикул: MDCA6-18HRN1
В наличии
MDV MDCA6-18HRN1 компактная кассетная on/off сплит-система (МДВ)
86 600 ₽
Запросите КП для получения индивидуальной скидки
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основная информация о компактной кассетной on/off сплит-системе MDV MDCA6-18HRN1

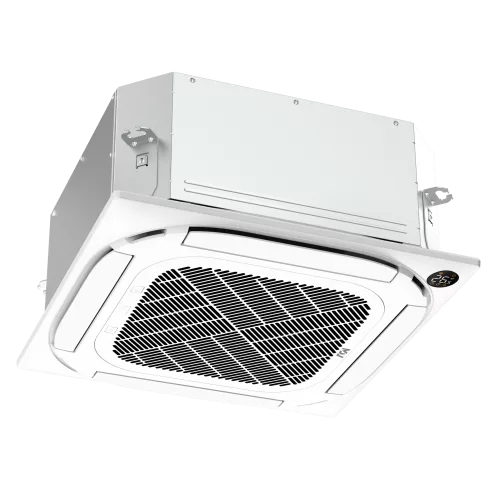

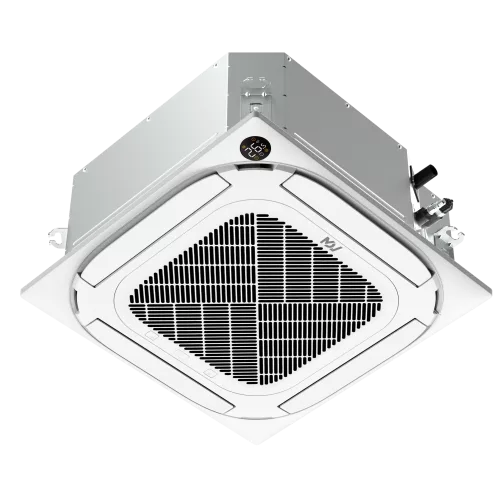

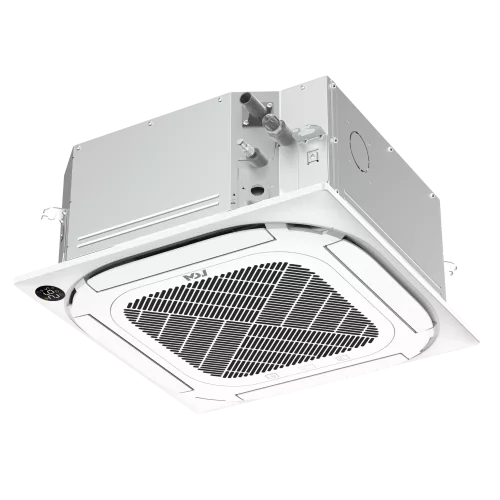

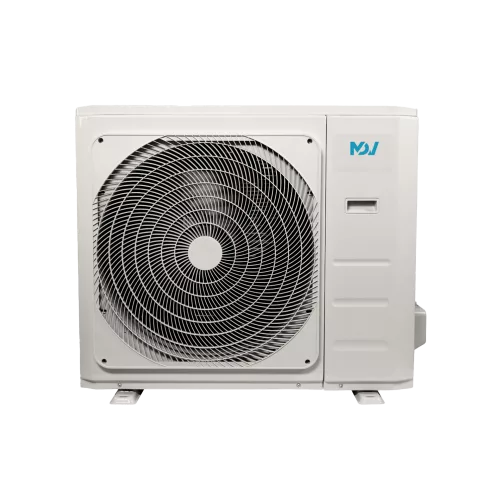

MDV MDCA6-18HRN1 - компактная кассетная on/off сплит-система для полупромышленных помещений с потолочной установкой внутреннего блока. В составе предусмотрены внутренний блок модели MDCA6-18HRN1, панель T-MBQ4-03B и наружный блок MDOU3-18HN1-L. Решение предназначено для охлаждения и нагрева помещений при использовании кассетного распределения воздуха.
Питание устройства - 220-240 В, 50 Гц, 1 фаза, подключение электропитания выполняется для внутреннего блока. Холодопроизводительность составляет 5,28 кВт, теплопроизводительность - 5,57 кВт. Номинальная потребляемая мощность - 1,75 кВт (охлаждение) и 1,63 кВт (нагрев). Энергоэффективность характеризуется EER 3,01 и COP 3,41.
Холодильный контур использует хладагент R410A с заводской заправкой 1,3 кг и возможностью дозаправки при длине трубопровода более 5 м - 15 г/м. Диаметр жидкостной трубы - 6,35 (1/4) мм, диаметр газовой трубы - 12,7 (1/2) мм. Для отвода конденсата установлена встроенная дренажная помпа: высота подъема составляет 750 мм, а диаметр отвода дренажа - 25 мм.
По воздухообмену расход воздуха внутреннего блока - 570 - 720 м³/ч, расход воздуха наружного блока - 2500 м³/ч. Уровень шума внутреннего блока - 45/42/38 дБ(А), уровень шума наружного блока - 58,5 дБ(А). Рабочие температурные диапазоны наружного воздуха: охлаждение -15 (-40*)...+43 °C и нагрев -7...+24 °C.
Для монтажа и трассы указаны ограничения: максимальная длина труб 25 м и максимальный перепад высот 15 м. Габариты внутреннего блока - 570×245×570 мм, наружного блока - 805×554×330 мм. Размер панели - 620×50×620 мм. В упаковке: внутренний блок 715×295×640 мм, панель 715×115×700 мм, наружный блок 915×615×370 мм. Масса: внутренний блок 16,8 / 19,6 кг, панель 2,7 / 4,3 кг, наружный блок 37,8 / 40,4 кг (нетто/брутто).
Ключевые особенности MDCA6-18HRN1
- Компактная кассетная установка: внутренний блок и панель для потолочного монтажа.
- Мощность на охлаждение и нагрев: 5,28 кВт охлаждение и 5,57 кВт нагрев.
- Электропитание 1 фаза: 220-240 В, 50 Гц; подключение электропитания - к внутреннему блоку.
- Компрессор ротационного типа: GMCC PA215M2AS-7KTL6.
- Хладагент R410A: заводская заправка 1,3 кг, дозаправка 15 г/м при длине трассы более 5 м.
- Расход воздуха: 570 - 720 м³/ч (внутренний блок) и 2500 м³/ч (наружный блок).
- Шумовые показатели: 45/42/38 дБ(А) внутренний блок, 58,5 дБ(А) наружный блок.
- Дренажная помпа: высота подъема конденсата 750 мм, отвод 25 мм.
- Трасса и ограничения: максимальная длина труб 25 м, перепад высот до 15 м.
- Монтажные кабели: кабель питания 3х2,5 мм², межблочный кабель 5х2,5 + 2х1,5 мм².
Технические параметры
- Энергопоказатели: EER 3,01; COP 3,41.
- Мощность и токи: 1,75 кВт (охлаждение), 1,63 кВт (нагрев); номинальный ток 8,5 А (охлаждение) и 7,5 А (нагрев); максимальный ток 15,0 А; пусковой ток 38,0 А.
- Максимальная потребляемая мощность: 2,90 кВт.
- Рабочие диапазоны наружных температур: охлаждение -15 (-40*)...+43 °C, нагрев -7...+24 °C.
Эксплуатационные параметры
- Шум: 45/42/38 дБ(А) внутренний блок и 58,5 дБ(А) наружный блок.
- Дренаж: высота подъема помпы 750 мм, диаметр отвода 25 мм.
Логистические параметры
- Габариты в упаковке: внутренний блок 715×295×640 мм; панель 715×115×700 мм; наружный блок 915×615×370 мм.
- Вес: внутренний блок 16,8 / 19,6 кг; панель 2,7 / 4,3 кг; наружный блок 37,8 / 40,4 кг (нетто/брутто).
Упаковка и маркировка
Параметры упаковки соответствуют габаритам внутреннего блока (715×295×640 мм), панели (715×115×700 мм) и наружного блока (915×615×370 мм). Масса брутто указана для расчета погрузочно-разгрузочных работ и логистики.
Монтаж и подключение
Подключение электропитания выполняется на внутренний блок. Для питания используется кабель 3х2,5 мм², межблочные соединения выполняются кабелем 5х2,5 + 2х1,5 мм². Трассу рекомендуется проектировать с учетом максимальной длины труб 25 м и максимального перепада высот 15 м.
Хладонесущие линии монтируются по диаметрам: жидкостная 6,35 (1/4) мм и газовая 12,7 (1/2) мм. Дренажный отвод выполняется с диаметром 25 мм, а встроенная помпа обеспечивает подъем конденсата до 750 мм.
Применение
MDV MDCA6-18HRN1 применяется в системах кондиционирования объектов, где требуется кассетная установка в подвесном потолке и работа по режимам охлаждения и нагрева. Модель подходит для помещений с необходимостью организовать воздухообмен через внутренний кассетный блок и выдержать монтажные ограничения трассы.
Температурные режимы наружного воздуха позволяют использовать систему в диапазонах охлаждения -15 (-40*)...+43 °C и нагрева -7...+24 °C, что удобно при сезонной эксплуатации инженерных помещений.
Технические характеристики MDCA6-18HRN1
Воздушный поток и шум
- Уровень шума (внутренний блок)
- 45/42/38 дБ(А)
- Уровень шума (наружный блок)
- 58,5 дБ(А)
Дренаж и конденсат
- Высота подъема дренажной помпы
- 750 мм
- Диаметр отвода дренажа
- 25 мм
Идентификаторы и исполнение
- Модель внутреннего блока
- MDCA6-18HRN1
- Модель наружного блока
- MDOU3-18HN1-L
- Панель
- T-MBQ4-03B
Монтажные электрические параметры
- Максимальный ток
- 15,0 А
- Номинальный ток (нагрев)
- 7,5 А
- Номинальный ток (охлаждение)
- 8,5 А
- Подключение питания
- Внутренний блок
- Пусковой ток
- 38,0 А
Назначение и классификация
- Номенклатура изделия
- MDV компактная кассетная on/off сплит-система серии MDCA6
Питание и электрические параметры
- Максимальная потребляемая мощность
- 2,90 кВт
- Потребляемая мощность (нагрев)
- 1,63 кВт
- Потребляемая мощность (охлаждение)
- 1,75 кВт
- Электропитание
- 220-240 В, 50 Гц, 1 фаза
Размеры и масса
- Габариты внутреннего блока (Ш×В×Г)
- 570×245×570 мм
- Габариты наружного блока (Ш×В×Г)
- 805×554×330 мм
- Габариты панели (Ш×В×Г)
- 620×50×620 мм
- Масса внутреннего блока (нетто/брутто)
- 16,8 / 19,6 кг
- Масса наружного блока (нетто/брутто)
- 37,8 / 40,4 кг
- Масса панели (нетто/брутто)
- 2,7 / 4,3 кг
Размеры и монтажные ограничения
- Габариты внутреннего блока в упаковке (Ш×В×Г)
- 715×295×640 мм
- Габариты наружного блока в упаковке (Ш×В×Г)
- 915×615×370 мм
- Габариты панели в упаковке (Ш×В×Г)
- 715×115×700 мм
- Кабель питания (сечение)
- 3х2,5 мм²
Трасса и монтажные ограничения
- Максимальная длина трубопровода
- 25 м
- Максимальный перепад высот
- 15 м
- Межблочный кабель (сечение)
- 5х2,5 + 2х1,5 мм²
Управление и компрессор
- Бренд компрессора
- GMCC
- Модель компрессора
- PA215M2AS-7KTL6
- Тип компрессора
- Ротационный
Условия эксплуатации и монтажные ограничения
- Рабочий диапазон наружных температур (нагрев)
- -7...+24 °C
- Рабочий диапазон наружных температур (охлаждение)
- -15 (-40*)...+43 °C
Хладагент и заправка
- Дозаправка хладагента при длине трассы
- 15 г/м при длине трубопровода более 5 м
- Заводская заправка хладагента
- 1,3 кг
- Тип хладагента
- R410A
Энергоэффективность
- Коэффициент энергоэффективности COP
- 3,41
- Коэффициент энергоэффективности EER
- 3,01
Характеристики
- Диаметр газовой трубы
- 12,7 (1/2) мм
- Диаметр жидкостной трубы
- 6,35 (1/4) мм
- Расход воздуха (внутренний блок)
- 570 - 720 м³/ч
- Расход воздуха (наружный блок)
- 2500 м³/ч
- Теплопроизводительность
- 5,57 кВт
- Холодопроизводительность
- 5,28 кВт
