Артикул: MDCA6-12HRN1
В наличии
MDV MDCA6-12HRN1 компактная кассетная on/off сплит-система (МДВ)
79 100 ₽
Запросите КП для получения индивидуальной скидки
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основная информация о компактной кассетной on/off сплит-системе MDV MDCA6-12HRN1

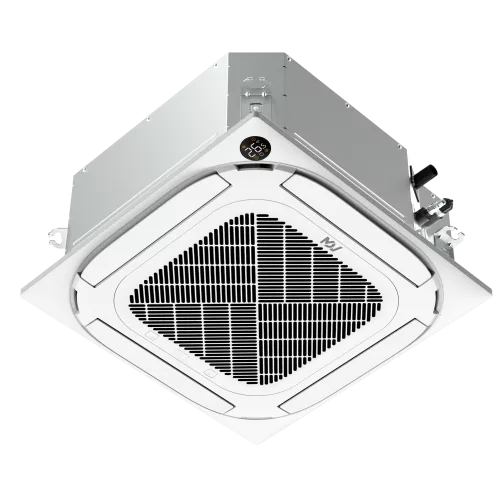

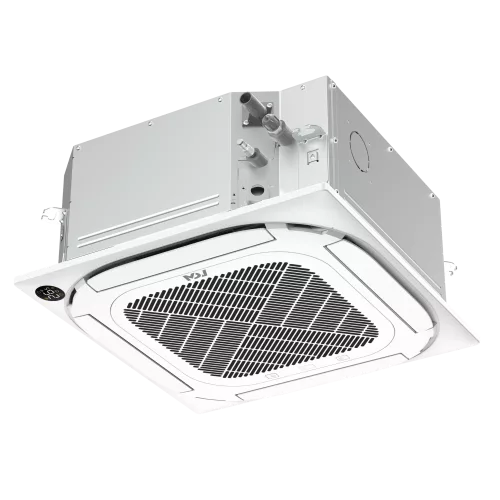

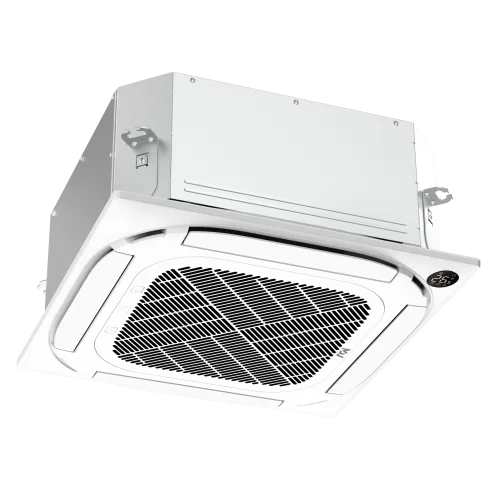

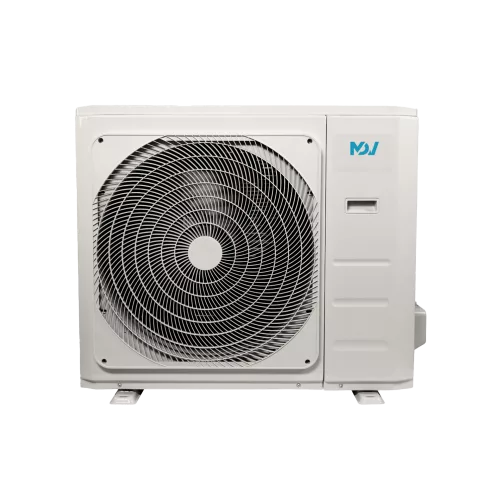

MDV MDCA6-12HRN1 - компактная кассетная on/off сплит-система для полупромышленных помещений. В комплекте предусмотрен внутренний блок модели MDCA6-12HRN1, наружный блок модели MDOU3-12HN1-L и панель T-MBQ4-03B. Компоновка предназначена для потолочного размещения с кассетным воздухораспределением.
Система рассчитана на работу от сети 220-240 В, 50 Гц, 1 фазы. Модель обеспечивает холодопроизводительность 3,52 кВт и теплопроизводительность 3,96 кВт. Номинальная потребляемая мощность составляет 1,10 кВт на охлаждение и 1,12 кВт на нагрев, при этом энергоэффективность характеризуется EER 3,21 и COP 3,41.
В основе охлаждающего контура используется хладагент R410A с заводской заправкой 0,85 кг. Дозаправка при длине трубопровода более 5 м - 15 г/м. Схема трубопроводного подключения предусматривает диаметры жидкостной линии 6,35 (1/4) мм и газовой линии 12,7 (1/2) мм.
По аэродинамике расход воздуха внутреннего блока составляет 530 - 729 м³/ч, расход воздуха наружного блока - 2500 м³/ч. Статическое давление в паспорте в исходных данных не представлено, при этом указаны уровни шума: внутренний блок 43/39/37 дБ(А), наружный - 56 дБ(А). Для отвода конденсата применяется встроенная дренажная помпа с высотой подъема 750 мм, а диаметр отвода дренажа - 25 мм.
Для монтажа и трассы важно учитывать максимальную длину труб 15 м и максимальный перепад высот 8 м. Габариты внутреннего блока - 570×245×570 мм, наружного блока - 805×554×330 мм. В упаковке: внутренний блок 715×295×640 мм, панель 715×115×700 мм, наружный блок 915×615×370 мм. Масса: внутренний блок 15,4 / 18,4 кг (нетто/брутто), панель 2,7 / 4,3 кг (нетто/брутто), наружный блок 32,3 / 34,9 кг (нетто/брутто).
Ключевые особенности MDCA6-12HRN1
- Кассетная установка в потолочном пространстве: равномерное распределение воздуха в помещении.
- Холодопроизводительность и нагрев: 3,52 кВт на охлаждение и 3,96 кВт на нагрев.
- Питание 1 фаза: 220-240 В, 50 Гц, подключение электропитания - к внутреннему блоку.
- Компрессор ротационного типа: GMCC ASM140V1VDZ.
- Хладагент R410A: заводская заправка 0,85 кг, дозаправка 15 г/м при длине трассы более 5 м.
- Расход воздуха: 530 - 729 м³/ч (внутренний блок) и 2500 м³/ч (наружный блок).
- Шумовые характеристики: 43/39/37 дБ(А) внутренний блок и 56 дБ(А) наружный блок.
- Дренажная система: высота подъема помпы 750 мм, отвод дренажа 25 мм.
- Ограничения трассы: максимальная длина 15 м и перепад высот до 8 м.
- Инженерные элементы монтажа: кабель питания 3х2,5 мм², межблочный кабель 5х2,5 + 2х1,5 мм².
Технические параметры
- Номинальная потребляемая мощность: 1,10 кВт (охлаждение) и 1,12 кВт (нагрев).
- Токи и пуск: 4,8 А (охлаждение, номинальный), 5,6 А (нагрев, номинальный), 8,0 А (максимальный), 25,0 А (пусковой).
- Энергоэффективность: EER 3,21; COP 3,41.
- Рабочие диапазоны температуры наружного воздуха: охлаждение -15 (-40*)...+43 °C, нагрев -7...+24 °C.
Эксплуатационные параметры
- Уровень шума: внутренний блок 43/39/37 дБ(А), наружный 56 дБ(А).
- Дренаж: высота подъема до 750 мм, диаметр отвода 25 мм.
Логистические параметры
- Габариты в упаковке: внутренний блок 715×295×640 мм; панель 715×115×700 мм; наружный блок 915×615×370 мм.
- Вес: внутренний блок 15,4 / 18,4 кг; панель 2,7 / 4,3 кг; наружный блок 32,3 / 34,9 кг (нетто/брутто).
Упаковка и маркировка
Габариты транспортной упаковки соответствуют размерам внутреннего блока (715×295×640 мм), панели (715×115×700 мм) и наружного блока (915×615×370 мм). Вес брутто указан для расчета погрузочно-разгрузочных работ.
Монтаж и подключение
Подключение электропитания выполняется для внутреннего блока. Для питания предусмотрен кабель 3х2,5 мм², межблочные соединения выполняются кабелем 5х2,5 + 2х1,5 мм². При монтаже трассы учитывайте максимальную длину труб 15 м и максимальный перепад высот 8 м.
Дренажный тракт подключается к отводу диаметром 25 мм, а встроенная помпа обеспечивает подъем конденсата до 750 мм. Соединение по хладонесущим трубам выполняется с учетом диаметров 6,35 (1/4) мм (жидкость) и 12,7 (1/2) мм (газ).
Применение
MDV MDCA6-12HRN1 используется в проектах кондиционирования, где требуется кассетная установка в подвесном потолке и работа в режиме охлаждения и нагрева. Модель подходит для офисных и торговых помещений, а также для зон с ограничениями по размещению наружного блока и требованием к понятным монтажным параметрам трассы.
Температурные рабочие режимы обеспечивают работу наружного оборудования в диапазонах -15 (-40*)...+43 °C для охлаждения и -7...+24 °C для нагрева.
Технические характеристики MDCA6-12HRN1
Воздушный поток и шум
- Уровень шума (внутренний блок)
- 43/39/37 дБ(А)
- Уровень шума (наружный блок)
- 56 дБ(А)
Дренаж и конденсат
- Высота подъема дренажной помпы
- 750 мм
- Диаметр отвода дренажа
- 25 мм
Идентификаторы и исполнение
- Модель внутреннего блока
- MDCA6-12HRN1
- Модель наружного блока
- MDOU3-12HN1-L
- Панель
- T-MBQ4-03B
Монтажные электрические параметры
- Максимальный ток
- 8,0 А
- Номинальный ток (нагрев)
- 5,6 А
- Номинальный ток (охлаждение)
- 4,8 А
- Подключение питания
- Внутренний блок
- Пусковой ток
- 25,0 А
Назначение и классификация
- Номенклатура изделия
- MDV компактная кассетная on/off сплит-система серии MDCA6
Питание и электрические параметры
- Потребляемая мощность (нагрев)
- 1,12 кВт
- Потребляемая мощность (охлаждение)
- 1,10 кВт
- Электропитание
- 220-240 В, 50 Гц, 1 фаза
Размеры и масса
- Габариты внутреннего блока (Ш×В×Г)
- 570×245×570 мм
- Габариты наружного блока (Ш×В×Г)
- 805×554×330 мм
- Габариты панели (Ш×В×Г)
- 620×50×620 мм
- Масса внутреннего блока (нетто/брутто)
- 15,4 / 18,4 кг
- Масса наружного блока (нетто/брутто)
- 32,3 / 34,9 кг
- Масса панели (нетто/брутто)
- 2,7 / 4,3 кг
Размеры и монтажные ограничения
- Габариты внутреннего блока в упаковке (Ш×В×Г)
- 715×295×640 мм
- Габариты наружного блока в упаковке (Ш×В×Г)
- 915×615×370 мм
- Габариты панели в упаковке (Ш×В×Г)
- 715×115×700 мм
- Кабель питания (сечение)
- 3х2,5 мм²
Трасса и монтажные ограничения
- Максимальная длина трубопровода
- 15 м
- Максимальный перепад высот
- 8 м
- Межблочный кабель (сечение)
- 5х2,5 + 2х1,5 мм²
Управление и компрессор
- Бренд компрессора
- GMCC
- Модель компрессора
- ASM140V1VDZ
- Тип компрессора
- Ротационный
Условия эксплуатации и монтажные ограничения
- Рабочий диапазон наружных температур (нагрев)
- -7...+24 °C
- Рабочий диапазон наружных температур (охлаждение)
- -15 (-40*)...+43 °C
Хладагент и заправка
- Дозаправка хладагента при длине трассы
- 15 г/м при длине трубопровода более 5 м
- Заводская заправка хладагента
- 0,85 кг
- Тип хладагента
- R410A
Энергоэффективность
- Коэффициент энергоэффективности COP
- 3,41
- Коэффициент энергоэффективности EER
- 3,21
Характеристики
- Диаметр газовой трубы
- 12,7 (1/2) мм
- Диаметр жидкостной трубы
- 6,35 (1/4) мм
- Максимальная потребляемая мощность, кВт
- 1,65
- Расход воздуха (внутренний блок)
- 530 - 729 м³/ч
- Расход воздуха (наружный блок)
- 2500 м³/ч
- Теплопроизводительность
- 3,96 кВт
- Холодопроизводительность
- 3,52 кВт
