Артикул: MDKT3-1000FG12 (G30/G50)
В наличии

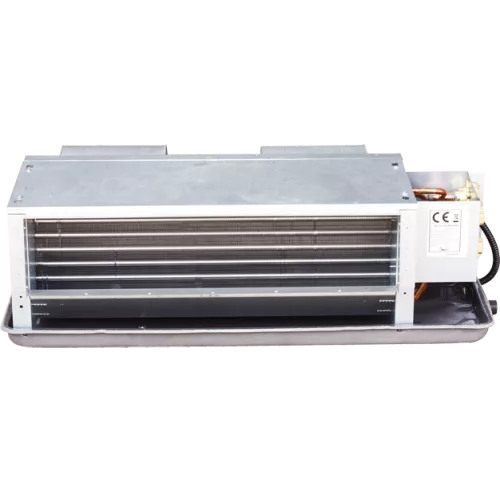

MDV MDKT3-1000FG12 (G30/G50) канальный четырёхтрубный фанкойл (МДВ)
Цена по запросу Цена рассчитывается индивидуально для вашего заказа. Подготовим КП с максимально выгодными условиями.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основная информация о канальном четырёхтрубном фанкойле MDV MDKT3-1000FG12 (G30/G50)
Канальный четырёхтрубный фанкойл MDV серии MDKT3 с АС мотором предназначен для распределения охлаждённого и нагретого воздуха в составе водяных систем кондиционирования. Модель MDKT3-1000FG12 (G30/G50) выполнена в канальном формате и рассчитана на работу с теплоносителем, подаваемым по двум независимым контурам: на охлаждение и на нагрев.
Фанкойл рассчитан на подключение к сети 220-240 В, 50 Гц, 1 фаза. Вентилятор использует AC-двигатель, а режимы работы по аэродинамике задаются значениями ESP: 12 Па (G12), 30 Па (G30) и 50 Па (G50). По расходу воздуха модель обеспечивает 1700 м³/ч, что подходит для помещений, где требуется организовать направленный поток через воздуховоды.
Узел теплообменника рассчитан на циркуляцию теплоносителя: для охлаждения расход составляет 1,342 м³/ч, для нагрева 0,929 м³/ч. Падение давления воды в теплообменнике для охлаждения и нагрева различается и составляет 30 кПа и 34,7 кПа соответственно. Дренажный патрубок имеет внешний диаметр 24 мм, что важно при подборе дренажной трассы.
Ключевые особенности MDKT3-1000FG12 (G30/G50)
- Четырёхтрубная схема: раздельные контуры охлаждения и нагрева.
- Канальное исполнение: воздух подается через воздуховоды с заданным статическим давлением (ESP).
- Три варианта ESP: G12 - 12 Па, G30 - 30 Па, G50 - 50 Па.
- Производительность: холод 7,80 кВт, тепло 10,80 кВт.
- Расход воздуха: 1700 м³/ч.
- Уровень шума: 35 дБ(А) при 12 Па, 37 дБ(А) при 30 Па, 39 дБ(А) при 50 Па.
- Подключение теплоносителя: трубопроводы 3/4" ВР на входе и выходе (для охлаждения и нагрева).
- Электропитание и мотор вентилятора: 220-240/50/1 В, AC-двигатель вентилятора.
Технические параметры
- Номинальная потребляемая мощность (охлаждение): 180 Вт (выс.), 193 Вт (сред.), 193 Вт (низ.).
- Расход теплоносителя (охлаждение): 1,342 м³/ч.
- Падение давления воды в теплообменнике (охлаждение): 30 кПа.
- Расход теплоносителя (нагрев): 0,929 м³/ч.
- Падение давления воды в теплообменнике (нагрев): 34,7 кПа.
- Сопротивление (охл./нагр.): 30 / 34,7 кПа.
- Дренаж: внешний диаметр патрубка 24 мм.
Логистические параметры
- Габариты: 1566×241×522 мм.
- Габариты в упаковке: 260×260×550 мм.
- Масса: 34,9 кг (нетто), 38,6 кг (брутто).
Применение
Фанкойл MDV MDKT3-1000FG12 (G30/G50) используется в системах водяного кондиционирования и охлаждения/обогрева помещений, где требуется канальная подача воздуха. Модель подходит для проектов, в которых организуется раздельное охлаждение и нагрев по четырёхтрубной схеме, а параметры статического давления (ESP) подбираются под расчетную сеть воздуховодов.
При подборе комплекта системы учитывают расход воздуха 1700 м³/ч, требования по уровню шума и гидравлические параметры теплообменника. Теплоноситель подводится по трубам с присоединением 3/4" ВР, а дренаж отводится через патрубок с внешним диаметром 24 мм.
Технические характеристики MDKT3-1000FG12 (G30/G50)
Воздушный поток и шум
- Уровень шума
- 35 дБ(А) при 12 Па / 37 дБ(А) при 30 Па / 39 дБ(А) при 50 Па
Дренаж и конденсат
- Диаметр дренажа (внешний)
- 24 мм
Идентификаторы и исполнение
- UPC (читаемая версия артикула)
- MDKT3-1000FG12 (G30/G50)
- Модель
- MDKT3-1000FG12 (G30/G50)
Питание и электрические параметры
- Входное электропитание
- 220-240 В, 50 Гц, 1 фаза
Размеры и масса
- Габариты (Ш×В×Г)
- 1566×241×522 мм
- Масса
- 34,9 кг (нетто), 38,6 кг (брутто)
Трасса и монтажные ограничения
- Присоединение теплообменника (вход, нагрев)
- 3/4" ВР
- Присоединение теплообменника (вход, охлаждение)
- 3/4" ВР
- Присоединение теплообменника (выход, нагрев)
- 3/4" ВР
- Присоединение теплообменника (выход, охлаждение)
- 3/4" ВР
Упаковка и количество
- Габариты упаковки (Ш×В×Г)
- 260×260×550 мм
Управление и компрессор
- Тип мотора вентилятора
- AC
Характеристики
- ESP (статическое давление, номинал)
- G12 - 12 Па / G30 - 30 Па / G50 - 50 Па
- Номинальная потребляемая мощность (охлаждение)
- 180 Вт (выс.), 193 Вт (сред.), 193 Вт (низ.)
- Падение давления воды в теплообменнике (нагрев)
- 34,7 кПа
- Падение давления воды в теплообменнике (охлаждение)
- 30 кПа
- Расход воздуха
- 1700 м³/ч
- Расход теплоносителя (нагрев)
- 0,929 м³/ч
- Расход теплоносителя (охлаждение)
- 1,342 м³/ч
- Сопротивление (охл./нагр.)
- 30 / 34,7 кПа
- Теплопроизводительность
- 10,80 кВт
- Уровень шума, 30 Па, дБ(А)
- 37
- Уровень шума, 50 Па, дБ(А)
- 39
- Холодопроизводительность
- 7,80 кВт
