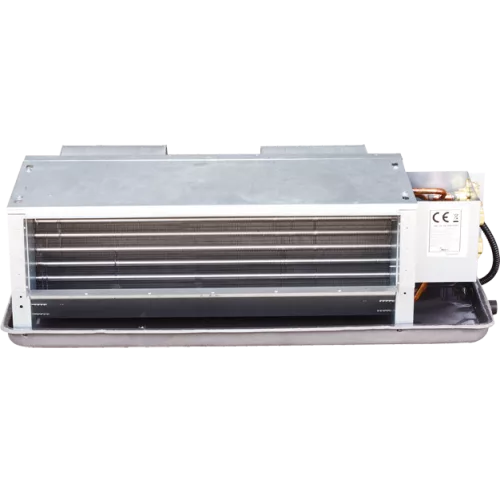

MDV MDKT3-400FG12 (G30/G50) канальный четырёхтрубный фанкойл с АС мотором (МДВ)

Основная информация о канальном четырёхтрубном фанкойле MDV MDKT3-400FG12 (G30/G50)

Канальный четырёхтрубный фанкойл MDV серии MDKT3 с АС мотором модели MDKT3-400FG12 (G30/G50) предназначен для охлаждения и нагрева помещений в составе водяных систем кондиционирования. Устройство рассчитано на подключение к системе «чиллер - фанкойлы», где теплоноситель обеспечивает нужный температурный режим для теплообменника.

Исполнение выполнено по четырёхтрубной схеме: в одном корпусе реализованы контуры охлаждения и нагрева, благодаря чему возможна работа на режимы охлаждения и нагрева при сохранении независимости водяных линий. Трёхрядный теплообменник обеспечивает производительность охлаждения 3,60 кВт и теплопроизводительность 5,20 кВт.

Электропитание составляет 220-240 В, 50 Гц, 1 фаза. Номинальная потребляемая мощность (охлаждение) для высоких / средних / низких скоростей вентилятора указана как 66 / 75 / 75 Вт. Расход воздуха - 680 м³/ч. Варианты внешнего статического давления задаются по исполнению ESP: G12 - 12 Па, G30 - 30 Па, G50 - 50 Па, что позволяет согласовать работу канальной системы с требуемым напором.

Гидравлические параметры теплообменника включают падение давления воды 8,2 кПа при охлаждении и 23,5 кПа при нагреве. Сопротивление (охл./нагр.) составляет 8,2 / 23,5 кПа. Расход теплоносителя: 0,619 м³/ч (охлаждение) и 0,447 м³/ч (нагрев). Шумовые показатели зависят от режима и приводятся как 28 дБ(А) при 12 Па, 33 дБ(А) при 30 Па и 35 дБ(А) при 50 Па.

Подключение труб теплоносителя выполнено на 3/4 ВР для входа и выхода как по контуру охлаждения, так и по контуру нагрева. Дренажный отвод конденсата подключается патрубком с внешним диаметром 24 мм. Габариты изделия: 941×241×522 мм. Масса - 20,7 кг нетто и 23,1 кг брутто, размер упаковки 260×260×550 мм.

Ключевые особенности MDKT3-400FG12 (G30/G50)

• Четырёхтрубная схема: охлаждение и нагрев обеспечиваются отдельными контурами.
• Производительность: холод 3,60 кВт, тепло 5,20 кВт.
• Вентилятор с АС мотором: AC, несколько скоростных режимов.
• Расход воздуха: 680 м³/ч.
• Внешнее статическое давление: G12 - 12 Па; G30 - 30 Па; G50 - 50 Па.
• Мощность на охлаждении: 66 / 75 / 75 Вт (выс./средн./низк. скорость).
• Гидравлика теплообменника: падение давления 8,2 кПа (охлаждение) и 23,5 кПа (нагрев).
• Шум: 28 / 33 / 35 дБ(А) при 12 / 30 / 50 Па.
• Подключения: трубы теплоносителя 3/4 ВР, дренаж 24 мм.

Применение

Фанкойл MDV MDKT3-400FG12 (G30/G50) применяется для создания комфортного микроклимата в помещениях с водяным источником холода и тепла. Устройство устанавливается в канальной компоновке и подключается к трубопроводам по четырёхтрубной схеме, обеспечивая охлаждение и нагрев в зависимости от режима работы системы.

Модель подходит для объектов, где нужна скрытая подача воздуха по воздуховодам и отвод конденсата: офисы, торговые и административные помещения, общественные пространства, а также техзоны с возможностью прокладки трасс теплоносителя и дренажной линии.

Технические параметры

• Тип мотора вентилятора: AC.
• Производительность охлаждения: 3,60 кВт.
• Теплопроизводительность: 5,20 кВт.
• Расход воздуха: 680 м³/ч.
• ESP: G12 - 12 Па, G30 - 30 Па, G50 - 50 Па.
• Падение давления воды: 8,2 кПа (охлаждение), 23,5 кПа (нагрев).
• Расход теплоносителя: 0,619 м³/ч (охлаждение), 0,447 м³/ч (нагрев).
• Шумовые параметры: 28 / 33 / 35 дБ(А) при 12 / 30 / 50 Па.

Логистические параметры

• Вес: 20,7 кг (нетто), 23,1 кг (брутто).
• Габариты: 941×241×522 мм.
• Размер упаковки (Ш×В×Г): 260×260×550 мм.
