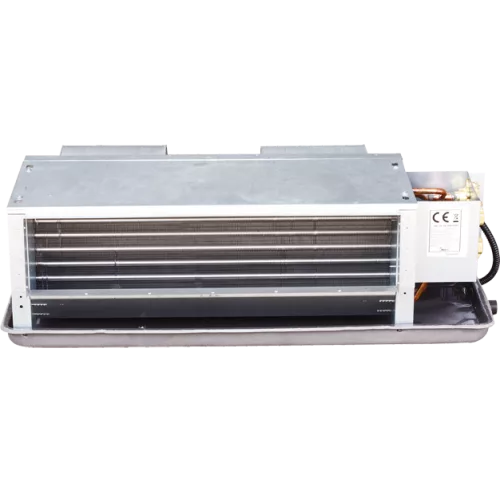

MDV MDKT3-200FG12 (G30/G50) канальный четырёхтрубный фанкойл с АС мотором (МДВ)

Основная информация о канальном четырёхтрубном фанкойле MDV MDKT3-200FG12 (G30/G50)

Канальный четырёхтрубный фанкойл MDV серии MDKT3 с АС мотором модели MDKT3-200FG12 (G30/G50) предназначен для охлаждения и нагрева помещений в составе систем «чиллер - фанкойл» и водяных контуров. Устройство рассчитано на скрытую установку в запотолочном пространстве с подачей подготовленного воздуха по воздуховодам и распределением по зоне обслуживания.

Модель относится к трёхрядным вариантам теплообменника и работает в четырёхтрубной схеме, что позволяет независимо обеспечивать режимы охлаждения и нагрева. Производительность охлаждения составляет 2,00 кВт, теплопроизводительность при нагреве - 3,00 кВт. Параметры работы подобраны под трёхскоростной вентилятор: номинальная потребляемая мощность (охлаждение) указана для высоких/средних/низких скоростей 33 / 49 / 49 Вт.

Фанкойл рассчитан на подключение к сети 220-240 В, 50 Гц, 1 фаза. Для обеспечения требуемого напора в канале предусмотрены варианты внешнего статического давления: 12 Па (G12), 30 Па (G30) и 50 Па (G50), с соответствующими значениями расхода воздуха. Расход воздуха составляет 340 м³/ч, а шумность зависит от режима и достигает 26 дБ(А) при 12 Па, 31 дБ(А) при 30 Па и 32 дБ(А) при 50 Па.

Водяной контур подключается по теплоносителю с присоединением 3/4 ВР на входе и выходе для охлаждения и нагрева. Дренаж для отвода конденсата имеет подключение с внешним диаметром 24 мм. Габариты изделия: 741×241×522 мм, масса 15,1 кг нетто и 17,4 кг брутто (вместе с упаковкой).

Ключевые особенности MDKT3-200FG12 (G30/G50)

• Четырёхтрубная схема: охлаждение и нагрев в одном устройстве за счёт раздельных контуров теплоносителя.
• Производительность: холод 2,00 кВт, тепло 3,00 кВт.
• Вентилятор с АС мотором: электродвигатель типа AC, режимы высок./средн./низк. скорости.
• Статическое давление: варианты G12 (12 Па), G30 (30 Па), G50 (50 Па).
• Воздушный поток: расход воздуха 340 м³/ч.
• Гидравлика теплообменника: падение давления воды 7,6 кПа (охлаждение) и 6,8 кПа (нагрев).
• Подключения: труб теплоносителя 3/4 ВР (вход/выход для охлаждения и нагрева), дренаж 24 мм.
• Шумовые параметры: 26 дБ(А) при 12 Па, 31 дБ(А) при 30 Па, 32 дБ(А) при 50 Па.

Применение

Фанкойл MDV MDKT3-200FG12 (G30/G50) предназначен для комфортного кондиционирования помещений с централизованной подачей теплоносителя: охлаждение в тёплый период и нагрев в холодный период. Устройство устанавливается в канальной компоновке за подвесным потолком и подключается к водяным линиям по четырёхтрубной схеме, обеспечивая раздельную работу контура охлаждения и контура нагрева.

Модель подходит для объектов, где требуется скрытая подача воздуха в воздуховоды и точное поддержание микроклимата: офисные и административные помещения, торговые площади, общественные пространства, а также инженерные зоны с возможностью прокладки трубопроводов и отвода конденсата.

Технические параметры

• Тип мотора вентилятора: AC.
• Производительность охлаждения: 2,00 кВт.
• Теплопроизводительность: 3,00 кВт.
• Расход воздуха: 340 м³/ч.
• Варианты внешнего статического давления: G12 - 12 Па, G30 - 30 Па, G50 - 50 Па.
• Падение давления воды: 7,6 кПа (охлаждение), 6,8 кПа (нагрев).
• Сопротивление теплообменника: 7,6 / 6,8 кПа (охл./нагр.).
• Уровень шума: 26 / 31 / 32 дБ(А) (12 / 30 / 50 Па).

Логистические параметры

• Вес: 15,1 кг (нетто), 17,4 кг (брутто).
• Габариты: 741×241×522 мм.
• Размер в упаковке: 260×260×555 мм.
