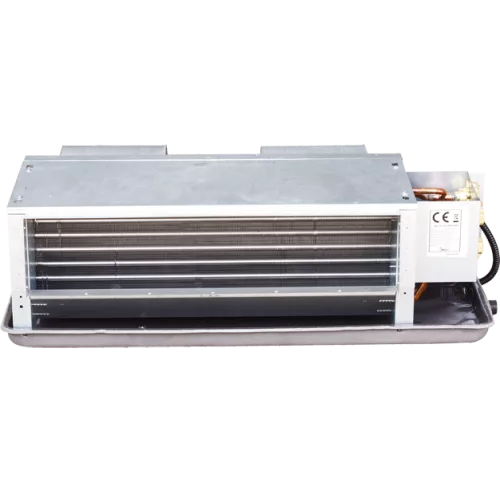

MDV MDKT3-300FG12 (G30/G50) канальный четырёхтрубный фанкойл с АС мотором (МДВ)

Основная информация о канальном четырёхтрубном фанкойле MDV MDKT3-300FG12 (G30/G50)

Канальный четырёхтрубный фанкойл MDV серии MDKT3 с АС мотором модели MDKT3-300FG12 (G30/G50) предназначен для охлаждения и нагрева помещений в системах водяного кондиционирования. Модель относится к трёхрядным вариантам теплообменника и применяется в составе связки «чиллер - фанкойл», где циркуляция теплоносителя обеспечивает нужный режим работы.

Фанкойл выполнен под четырёхтрубную схему: раздельные контуры теплоносителя позволяют реализовать охлаждение и нагрев, не переключая один общий трубопровод на разные режимы. Производительность охлаждения составляет 2,70 кВт, теплопроизводительность при нагреве - 4,00 кВт. Электропитание: 220-240 В, 50 Гц, 1 фаза.

Вентилятор с АС мотором работает в нескольких скоростных режимах. Номинальная потребляемая мощность (охлаждение) указана для высоких / средних / низких скоростей: 53 / 64 / 64 Вт. Расход воздуха достигает 510 м³/ч. Для подбора под аэродинамику канала предусмотрены варианты внешнего статического давления: G12 - 12 Па, G30 - 30 Па, G50 - 50 Па, что влияет на шумность и гидравлические характеристики.

Падение давления воды в теплообменнике составляет 14,4 кПа при охлаждении и 12,5 кПа при нагреве. Сопротивление (охл./нагр.) приведено как 14,4 / 12,5 кПа. Уровень шума меняется от режима: 27 дБ(А) при 12 Па, 32 дБ(А) при 30 Па и 34 дБ(А) при 50 Па. Присоединение труб теплоносителя выполнено с резьбой 3/4 ВР на входе и выходе для охлаждения и нагрева.

Дренаж для отвода конденсата подключается через патрубок с внешним диаметром 24 мм. Габариты изделия: 841×241×522 мм. Масса составляет 17,5 кг нетто и 20,0 кг брутто, размер упаковки 260×260×550 мм.

Ключевые особенности MDKT3-300FG12 (G30/G50)

• Четырёхтрубная схема: независимые контуры охлаждения и нагрева.
• Теплообменник: трёхрядное исполнение.
• Производительность: холод 2,70 кВт, тепло 4,00 кВт.
• Расход воздуха: 510 м³/ч.
• Внешнее статическое давление: G12 - 12 Па; G30 - 30 Па; G50 - 50 Па.
• Мощность на охлаждении: 53 / 64 / 64 Вт (выс./средн./низк. скорость).
• Гидравлика: падение давления воды 14,4 кПа (охлаждение) и 12,5 кПа (нагрев).
• Шумовые параметры: 27 / 32 / 34 дБ(А) (12 / 30 / 50 Па).
• Подключения: трубы теплоносителя 3/4 ВР (вход/выход для охлаждения и нагрева), дренаж 24 мм.

Применение

Фанкойл MDV MDKT3-300FG12 (G30/G50) используется для кондиционирования помещений в водяных системах с централизованной подготовкой теплоносителя. Охлаждение и нагрев реализуются за счёт четырёхтрубной обвязки, а канальное исполнение обеспечивает подачу воздуха по воздуховодам.

Модель подходит для объектов, где важна скрытая установка и отвод конденсата: офисные, административные и торговые помещения, общественные пространства, а также инженерные зоны с возможностью прокладки трубопроводов и подключения к дренажной линии.

Технические параметры

• Тип мотора вентилятора: AC.
• Расход воздуха: 510 м³/ч.
• Варианты ESP: G12 - 12 Па, G30 - 30 Па, G50 - 50 Па.
• Падение давления воды в теплообменнике: 14,4 кПа (охлаждение), 12,5 кПа (нагрев).
• Сопротивление теплообменника: 14,4 / 12,5 кПа (охл./нагр.).
• Параметры теплоносителя: расход 0,464 м³/ч (охлаждение) и 0,344 м³/ч (нагрев).
• Шум: 27 / 32 / 34 дБ(А) при 12 / 30 / 50 Па.

Логистические параметры

• Вес: 17,5 кг (нетто), 20,0 кг (брутто).
• Габариты: 841×241×522 мм.
• Размер упаковки (Ш×В×Г): 260×260×550 мм.
