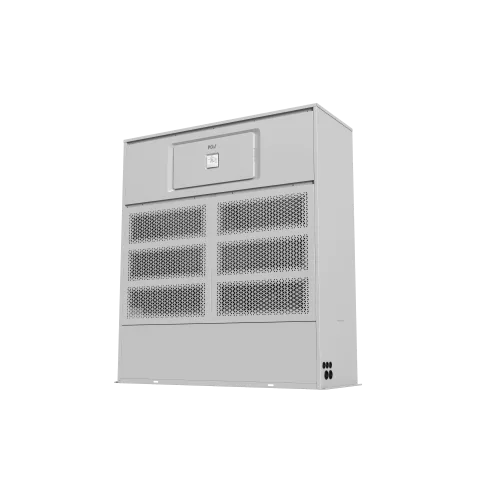

Колонный блок с верхним выбросом воздуха MDVIFST-120HVR1D (V8) (МДВ)

Основная информация о колонном блоке с верхним выбросом воздуха MDVIFST-120HVR1D

Колонный внутренний блок MDVIFST-120HVR1D предназначен для работы в составе VRF-систем (мультизональных) и обеспечивает подачу кондиционированного воздуха с верхним выбросом. Модель относится к поколению V8 и рассчитана на холодопроизводительность 33,50 кВт и теплопроизводительность 38,00 кВт, что помогает организовать качественный микроклимат в помещениях с высокими требованиями к воздухообмену.

Для подключения предусмотрено однофазное электропитание 220-240 В, частота 50(60) Гц, 1 фаза. Блок работает на хладагенте R410A и поддерживает статическое давление: базовое значение 150 Па и опциональный диапазон 0-400 Па, что позволяет адаптировать работу к сопротивлению воздуховодной трассы.

Акустические параметры представлены диапазоном уровня звукового давления 55,7-48,2 дБ(А). Расход воздуха составляет 4750-3246 м³/ч. Габариты блока (Ш×В×Г) — 1150×1810×615 мм, масса 160 кг нетто и 173,5 кг брутто. В упаковке размеры составляют 1260×2035×730 мм.

Ключевые особенности MDVIFST-120HVR1D

• Тип внутреннего блока: колонный блок с верхним выбросом воздуха.
• Холодопроизводительность: 33,50 кВт.
• Теплопроизводительность: 38,00 кВт.
• Хладагент: R410A.
• Статическое давление: 150 Па, опция 0-400 Па.
• Электропитание: 220-240 В, 50(60) Гц, 1 фаза.
• Расход воздуха: 4750-3246 м³/ч.
• Уровень звукового давления: 55,7-48,2 дБ(А).
• Диаметры труб: жидкостная 12,7 (1/2) мм; газовая 19,1 (3/4) мм; дренаж 32 мм.

Применение

MDVIFST-120HVR1D применяется как внутренний модуль VRF-системы для кондиционирования воздуха. Колонный формат с верхним выбросом помогает организовать распределение потока сверху в соответствии с проектом воздухообмена.

Выбор модели выполняется по требуемой холодо- и теплопроизводительности, расходу воздуха и акустическим параметрам, а опциональный диапазон статического давления 0-400 Па учитывается при подборе трассы и сопротивления воздуховодов.

Логистические параметры и упаковка

• Размеры в упаковке: 1260×2035×730 мм (Ш×В×Г).
• Масса: 160 кг нетто, 173,5 кг брутто.

Монтаж и подключение

• Диаметры труб: жидкость 12,7 (1/2) мм; газ 19,1 (3/4) мм; дренажный отвод 32 мм.
• Статическое давление: базовое 150 Па; опционально 0-400 Па.

Совместимость

Внутренний блок MDVIFST-120HVR1D рассчитан на работу в составе VRF-систем с использованием хладагента R410A и согласованием параметров внутреннего контура по производительности и воздухообмену.
