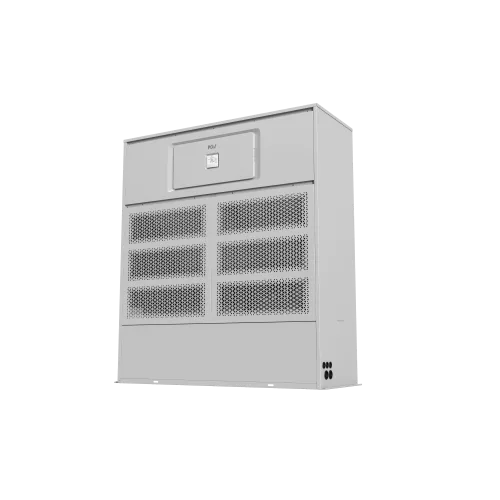

Колонный блок с верхним выбросом воздуха MDVIFST-96HVR1D (V8) (МДВ)

Основная информация о колонном блоке с верхним выбросом воздуха MDVIFST-96HVR1D

Колонный внутренний блок MDVIFST-96HVR1D предназначен для работы в составе VRF-систем (мультизональных) и рассчитан на подачу кондиционированного воздуха с верхним выбросом. Модель относится к поколению V8 и обеспечивает холодо- и теплопроизводительность 28,00 кВт и 31,50 кВт соответственно, что делает ее подходящей для крупных помещений, где требуется организовать распределение воздуха через колонный формат.

Блок выполнен под однофазное электропитание 220-240 В, частота 50(60) Гц, 1 фаза. Внутренний блок работает с хладагентом R410A, поддерживает статическое давление: базовое значение 150 Па и опциональный диапазон 0-400 Па, что помогает подобрать требуемые условия по сопротивлению воздуховодного тракта.

Для оценки комфортности предусмотрен диапазон уровня звукового давления 59-50,6 дБ(А), а расход воздуха составляет 4700-3196 м³/ч. Габариты блока (Ш×В×Г) — 1150×1810×615 мм, масса 155 кг нетто и 168,5 кг брутто. В упаковке размеры составляют 1260×2035×730 мм.

Ключевые особенности MDVIFST-96HVR1D

• Тип внутреннего блока: колонный блок с верхним выбросом воздуха.
• Холодопроизводительность: 28,00 кВт.
• Теплопроизводительность: 31,50 кВт.
• Хладагент: R410A.
• Статическое давление: 150 Па, опция 0-400 Па.
• Электропитание: 220-240 В, 50(60) Гц, 1 фаза.
• Расход воздуха: 4700-3196 м³/ч.
• Уровень звукового давления: 59-50,6 дБ(А).
• Диаметры труб: жидкостная 12,7 (1/2) мм; газовая 19,1 (3/4) мм; дренаж 32 мм.

Применение

Колонный блок MDVIFST-96HVR1D используется как внутренний модуль VRF-системы для кондиционирования воздуха в составе мультизональной установки. Модель подходит для помещений, где требуется колонный тип подачи с ориентацией потока сверху, а также необходим подбор по сопротивлению тракта благодаря поддержке статического давления в диапазоне 0-400 Па.

Блок предназначен для эксплуатации с соответствующими наружными модулями VRF-системы и подбирается по требуемой холодо- и теплопроизводительности, расходу воздуха и допустимому акустическому уровню.

Логистические параметры и упаковка

• Размеры в упаковке: 1260×2035×730 мм (Ш×В×Г).
• Масса: 155 кг нетто, 168,5 кг брутто.

Монтаж и подключение

• Диаметры труб: жидкость 12,7 (1/2) мм; газ 19,1 (3/4) мм; дренажный отвод 32 мм.
• Статическое давление: базовое 150 Па; опционально 0-400 Па.

Совместимость

Внутренний блок MDVIFST-96HVR1D предназначен для работы в составе VRF-систем с подбором по холодо- и теплопроизводительности и параметрам внутреннего контура (воздухообмен и хладагент R410A).
