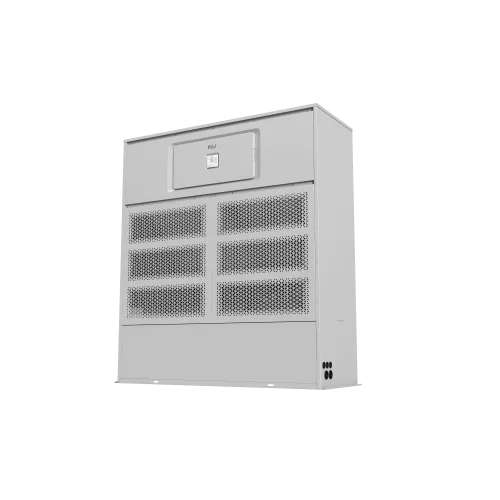

Колонный блок с верхним выбросом воздуха MDVIFST-150HVR1D (V8) (МДВ)

Основная информация о колонном блоке с верхним выбросом воздуха MDVIFST-150HVR1D

Колонный внутренний блок MDVIFST-150HVR1D предназначен для использования в составе VRF-систем (мультизональных) и обеспечивает подачу воздуха с верхним выбросом. Модель относится к поколению V8. По производительности она рассчитана на холод 45,00 кВт и нагрев 56,00 кВт, что позволяет поддерживать требуемый температурный режим в больших помещениях.

Электропитание блока — 220-240 В, частота 50(60) Гц, 1 фаза. Кондиционирование выполняется с использованием хладагента R410A. По аэродинамическим условиям предусмотрено статическое давление 150 Па и опциональное статическое давление в диапазоне 0-400 Па, что важно при подборе системы воздуховодов и сопротивления на трассе.

Расход воздуха составляет 8400-5712 м³/ч, а уровень звукового давления — 59,5-51 дБ(А). Габариты блока (Ш×В×Г) — 1600×1810×615 мм. Масса составляет 204,5 кг нетто и 222,5 кг брутто. В упаковке размеры равны 1710×2035×730 мм.

Ключевые особенности MDVIFST-150HVR1D

• Тип внутреннего блока: колонный блок с верхним выбросом воздуха.
• Холодопроизводительность: 45,00 кВт.
• Теплопроизводительность: 56,00 кВт.
• Хладагент: R410A.
• Статическое давление: 150 Па, опция 0-400 Па.
• Электропитание: 220-240 В, 50(60) Гц, 1 фаза.
• Расход воздуха: 8400-5712 м³/ч.
• Уровень звукового давления: 59,5-51 дБ(А).
• Диаметры труб: жидкостная 15,9 (5/8) мм; газовая 28,6 (1-1/8) мм; дренаж 32 мм.

Применение

MDVIFST-150HVR1D применяется как внутренний блок VRF-системы для кондиционирования воздуха в составе мультизональной установки. Верхний выброс обеспечивает подачу потока сверху, а расчет подбирается по холодо- и теплопроизводительности, расходу воздуха и требуемому уровню звукового давления.

Опциональный диапазон статического давления 0-400 Па учитывается при проектировании трассы для организации воздуховодного тракта и согласования аэродинамических условий работы системы.

Логистические параметры и упаковка

• Размеры в упаковке: 1710×2035×730 мм (Ш×В×Г).
• Масса: 204,5 кг нетто, 222,5 кг брутто.

Монтаж и подключение

• Диаметры труб: жидкость 15,9 (5/8) мм; газ 28,6 (1-1/8) мм; дренажный отвод 32 мм.
• Статическое давление: базовое 150 Па; опционально 0-400 Па.

Совместимость

Внутренний блок MDVIFST-150HVR1D рассчитан на работу в составе VRF-систем с использованием хладагента R410A и подбором параметров внутреннего контура по производительности и организации воздухообмена.
