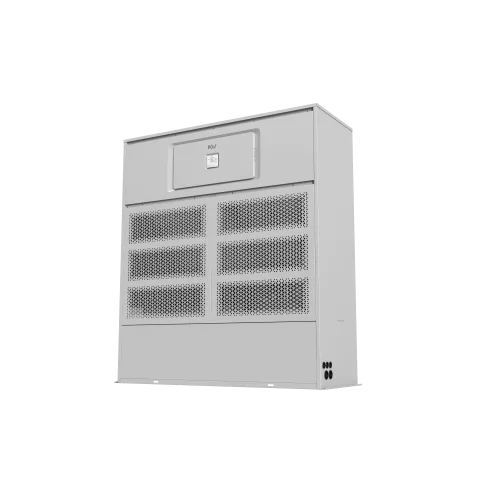

MDV MDVIFST-76HVR1D колонный внутренний блок с верхним выбросом воздуха (МДВ)

Основная информация о колонном внутреннем блоке MDVIFST-76HVR1D с верхним выбросом воздуха

Колонный внутренний блок MDVIFST-76HVR1D относится к поколению V8 и предназначен для работы в составе мультизональных VRF-систем. Модель имеет исполнение «с верхним выбросом воздуха», что помогает организовать подачу воздушного потока через верхнюю часть внутреннего блока и обеспечить распределение воздуха в обслуживаемой зоне.

Устройство рассчитано на режим охлаждения и обогрева: холодопроизводительность составляет 25,20 кВт, теплопроизводительность - 26,00 кВт. Электропитание: 220-240 В, 50 (60) Гц, 1 фаза. Номинальная потребляемая мощность внутреннего блока - 0,670 кВт, при этом расход воздуха изменяется в диапазоне 3196-4700 м³/ч. Уровень звукового давления: 59-50,6 дБ(А).

Для подсоединения хладонового контура используется хладагент R410A. Диаметр жидкостной трубы - 12,7 (1/2) мм, диаметр газовой трубы - 19,1 (3/4) мм. Диаметр отвода дренажа - 32 мм. В конструкции предусмотрены параметры статического давления: ESP (статическое давление) - 150 Па, а ESP (опциональное статическое давление) - 0-400 Па, что учитывают при организации воздуховодных или распределительных решений.

Габариты внутреннего блока: 1150×1810×615 мм. Вес нетто - 155 кг, вес брутто - 168,5 кг. Размер в упаковке - 1260×2035×730 мм.

Ключевые особенности MDVIFST-76HVR1D

• Тип внутреннего блока: колонный блок с верхним выбросом воздуха.
• Модель и поколение: MDVIFST-76HVR1D, поколение V8.
• Производительность охлаждения: 25,20 кВт.
• Производительность обогрева: 26,00 кВт.
• Параметры питания: 220-240 В, 50 (60) Гц, 1 фаза.
• Номинальная потребляемая мощность: 0,670 кВт.
• Расход воздуха: 4700-3196 м³/ч.
• Уровень звукового давления: 59-50,6 дБ(А).
• Статическое давление: ESP (150 Па), опциональное ESP (0-400 Па).
• Хладагент: R410A.
• Диаметры трубопроводов: жидкость 12,7 (1/2) мм, газ 19,1 (3/4) мм.
• Дренаж: наружный диаметр отвода 32 мм.

Применение

Колонный внутренний блок MDVIFST-76HVR1D применяется в VRF-системах для кондиционирования помещений, где требуется работа по охлаждению и обогреву с распределением воздуха через верхний выброс. Модель подходит для проектов с зональным управлением микроклиматом и подключением к магистралям с хладагентом R410A.

При проектировании учитывают производительность по теплу и холоду, диапазон расхода воздуха, уровень звукового давления, статическое давление ESP и присоединительные диаметры трубопроводов, чтобы корректно согласовать внутренний блок с расчетной схемой вентиляционного тракта и дренажа.
