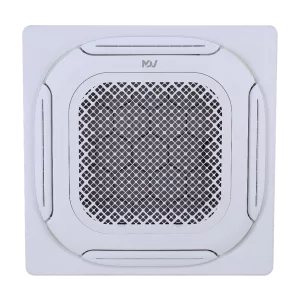

MDV MDVI3-140C4VR12D кассетный четырехпоточный внутренний блок VRF-систем V8 (МДВ)

Основная информация о кассетном четырехпоточном внутреннем блоке VRF-систем V8 MDV MDVI3-140C4VR12D

Кассетный четырехпоточный внутренний блок VRF-систем MDV MDVI3-140C4VR12D поколения V8 предназначен для охлаждения и обогрева помещений и монтируется в потолочную нишу. Полноразмерный кассетный форм-фактор обеспечивает подачу воздуха через четыре направления, помогая организовать комфортное распределение потока по площади.

Модель рассчитана на тепловую нагрузку: холодопроизводительность составляет 14,00 кВт, а теплопроизводительность - 16,00 кВт. Электропитание 220-240 В, 50 Гц, 1 фаза. Расход воздуха меняется в диапазоне 1219-1900 м³/ч, а уровень звукового давления - 36,5-47,5 дБ(А), что характеризует акустический комфорт при работе внутри помещения.

Хладагент системы - R410A. Соединения труб выполняются по размерам жидкостной линии 9,52 мм (3/8) и газовой линии 15,88 мм (5/8). Отвод конденсата рассчитан на диаметр 25 мм. Габариты внутреннего блока - 840 × 288 × 840 мм, панель - 950 × 50 × 980 мм. В упаковке размеры внутреннего блока составляют 940 × 335 × 940 мм, размеры панели - 1020 × 90 × 1020 мм. Вес: 21,5 кг нетто / 24,0 кг брутто; панель - 5,8 кг нетто / 7,6 кг брутто.

Ключевые особенности MDVI3-140C4VR12D

• Поток и форм-фактор: кассетный четырехпоточный внутренний блок полноразмерного исполнения.
• Мощности: 14,00 кВт на охлаждение и 16,00 кВт на обогрев.
• Воздушный поток: 1219 - 1900 м³/ч.
• Шумовые параметры: 36,5 - 47,5 дБ(А).
• Хладагент: R410A.
• Питание: 220-240 В / 50 Гц / 1 фаза.
• Дренаж и габариты: дренажный отвод 25 мм, габариты 840 × 288 × 840 мм.

Технические параметры

• Холодопроизводительность: 14,00 кВт.
• Теплопроизводительность: 16,00 кВт.
• Номинальная потребляемая мощность: 0,118 кВт.
• Расход воздуха: 1219 - 1900 м³/ч.
• Звуковое давление: 36,5 - 47,5 дБ(А).

Монтаж и подключение

Внутренний блок MDV MDVI3-140C4VR12D устанавливается в потолочном пространстве как кассетный четырехпоточный блок. Подключение хладопроводов выполняется по параметрам диаметров жидкостной и газовой линий: 9,52 мм (3/8) и 15,88 мм (5/8). Для отвода конденсата предусмотрен дренажный патрубок диаметром 25 мм.

Упаковка и маркировка

• Размер в упаковке (внутренний блок): 940 × 335 × 940 мм.
• Размер в упаковке (панель): 1020 × 90 × 1020 мм.
• Вес: 21,5 кг нетто / 24,0 кг брутто; 5,8 кг нетто / 7,6 кг брутто (панель).

Применение

Модель применяется в составе VRF-систем для зональной климатизации объектов различного назначения. Кассетная установка во внутреннем пространстве подходит для офисов, коммерческих помещений и зон, где требуется подача воздуха через несколько направлений с поддержанием комфортного микроклимата при охлаждении и обогреве.
