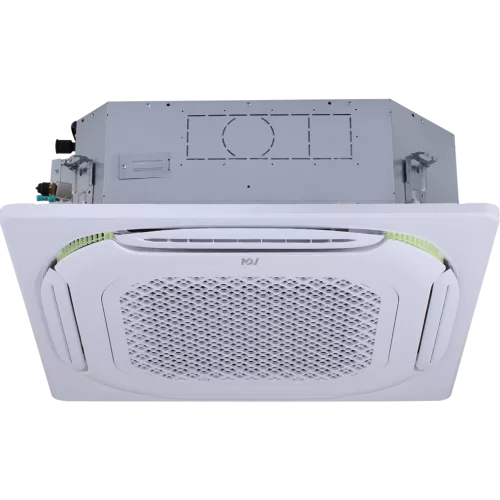

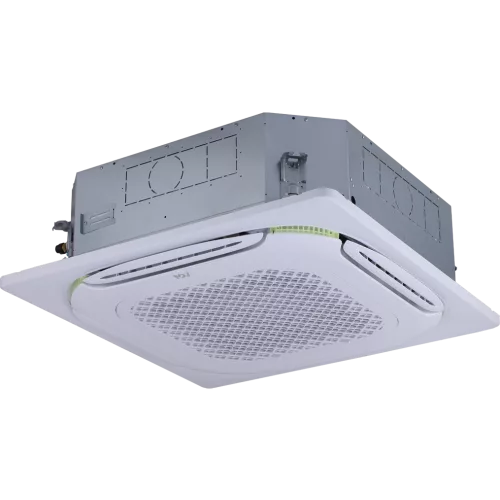

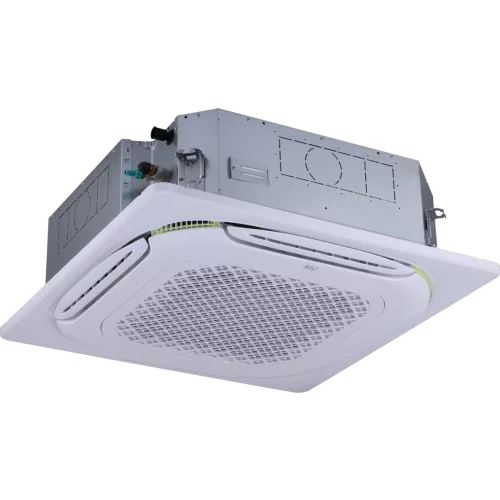

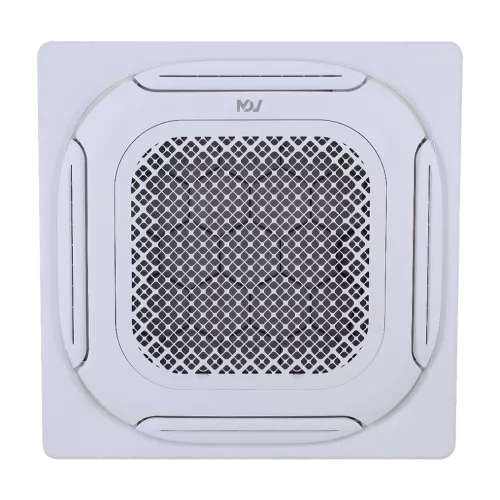

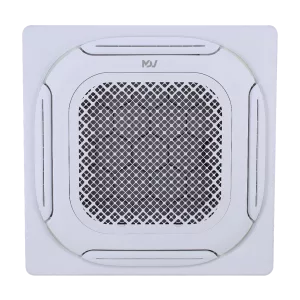

MDV MDVI3-80C4VR12D кассетный четырехпоточный внутренний блок V8 (МДВ)

Основная информация о кассетном четырехпоточном внутреннем блоке MDV MDVI3-80C4VR12D V8

Кассетный четырехпоточный внутренний блок MDV MDVI3-80C4VR12D из поколения V8 предназначен для работы в составе VRF-систем. Модель обеспечивает формирование воздушного потока, рассчитанного на отведение тепла и охлаждение помещений с использованием хладагента R410A. Конструкция блока относится к кассетному типу, поэтому он встраивается в подвесной потолок и распределяет поток по нескольким направлениям.

Мощность на охлаждение составляет 8,00 кВт, а теплопроизводительность - 9,00 кВт. Питание предусмотрено от сети 220-240 В с частотой 50 Гц и однофазным исполнением. Для подбора и проектирования системы важны параметры расхода воздуха и акустики: диапазон расхода воздуха - 616-1100 м³/ч, уровень звукового давления - 30-42,5 дБ(А).

Для обвязки системы предусмотрены трубные соединения: диаметр жидкостной трубы 9,52 (3/8) мм, диаметр газовой трубы 15,88 (5/8) мм. Диаметр отвода дренажа - 25 мм. По габаритам модель имеет размер 840 × 204 × 840 мм, а габариты панели составляют 950 × 50 × 980 мм. В поставку входят элементы, размещаемые в упаковке размером 940 × 250 × 940 мм и панель в упаковке 1020 × 90 × 1020 мм. Масса блока - 19,5 кг (нетто) и 22,0 кг (брутто); масса панели - 5,8 кг (нетто) и 7,6 кг (брутто).

Ключевые особенности MDVI3-80C4VR12D

• Назначение: кассетный четырехпоточный внутренний блок для VRF-систем.
• Охлаждение и обогрев: 8,00 кВт на охлаждение и 9,00 кВт на теплопроизводительность.
• Параметры воздуха: расход воздуха 616-1100 м³/ч, уровень звукового давления 30-42,5 дБ(А).
• Хладагент: R410A.
• Трубные подключения: жидкостная труба 9,52 (3/8) мм, газовая труба 15,88 (5/8) мм; дренаж 25 мм.
• Исполнение и питание: электропитание 220-240 В, 50 Гц, 1 фаза.

Применение

Кассетный внутренний блок MDVI3-80C4VR12D применяется для создания микроклимата в помещениях, где требуется распределение воздуха через подвесной потолок. Модель подходит для инженерных решений на основе VRF-систем, когда требуется обеспечить совместную работу внутренних блоков с одной мультизональной наружной частью.

Блок используется в жилых и коммерческих объектах с требованием к акустическим характеристикам и к равномерному распределению воздушного потока по нескольким направлениям, а также при проектировании трасс трубопроводов и дренажа с диаметрами, соответствующими указанным параметрам.

Технические параметры

• Модель внутреннего блока: MDVI3-80C4VR12D.
• Панель: MDV-MBQ4-8PC.
• Поколение: V8.
• Тип блока: кассетный.
• Охлаждение: 8,00 кВт.
• Обогрев: 9,00 кВт.
• Электропитание: 220-240 В / 50 Гц / 1 фаза.
• Номинальная потребляемая мощность: 0,041 кВт.
• Расход воздуха: 616-1100 м³/ч.
• Уровень звукового давления: 30-42,5 дБ(А).
• Хладагент: R410A.

Логистические параметры

• Размер блока: 840 × 204 × 840 мм.
• Размер панели: 950 × 50 × 980 мм.
• Размер в упаковке (блок): 940 × 250 × 940 мм.
• Размер панели в упаковке: 1020 × 90 × 1020 мм.
• Масса: 19,5 кг (нетто) / 22,0 кг (брутто).
• Масса панели: 5,8 кг (нетто) / 7,6 кг (брутто).

Монтаж и подключение

• Жидкостная линия: 9,52 (3/8) мм.
• Газовая линия: 15,88 (5/8) мм.
• Дренаж: наружный диаметр отвода 25 мм.
