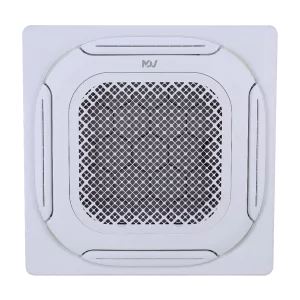

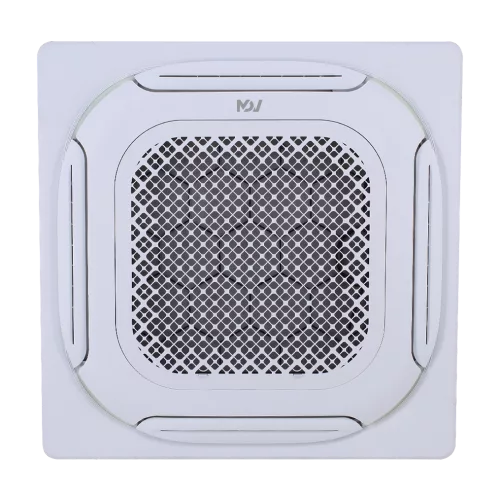

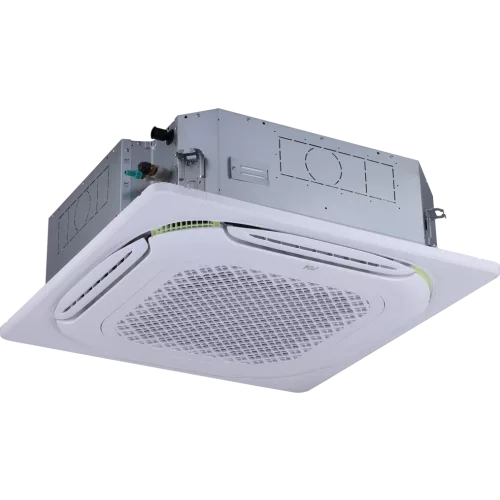

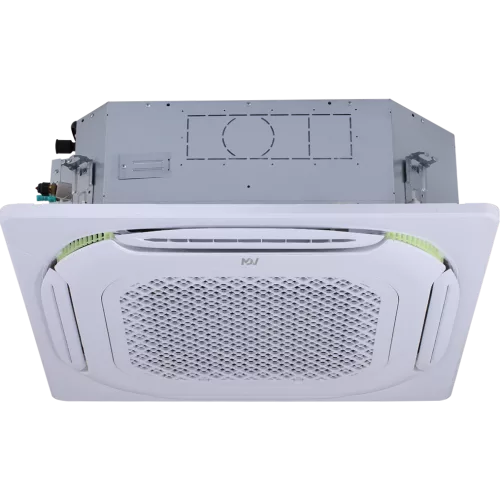

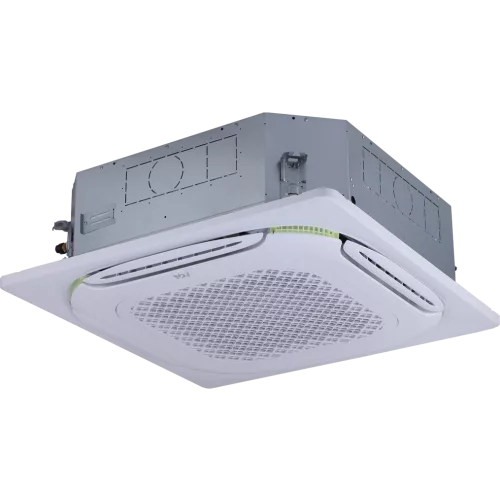

MDV MDVI3-112C4VR12D кассетный четырехпоточный внутренний блок VRF-систем V8 (МДВ)

Основная информация о кассетном четырехпоточном внутреннем блоке VRF-систем V8 MDV MDVI3-112C4VR12D

Кассетный четырехпоточный внутренний блок VRF-систем MDV MDVI3-112C4VR12D поколения V8 предназначен для охлаждения и обогрева помещений и обеспечивает равномерное распределение воздушного потока в потолочном пространстве. Модель относится к полноразмерным кассетным блокам и рассчитана на работу с VRF-наружными блоками MDV в составе мультизональной системы.

Тепло- и холодопроизводительность составляют 12,5 кВт на обогрев и 11,2 кВт на охлаждение. Блок работает от сети 220-240 В с частотой 50 Гц и однофазным питанием. Расход воздуха находится в диапазоне 979-1600 м³/ч, а уровень звукового давления - 33-41 дБ(А), что важно для помещений с повышенными требованиями к комфорту.

Для охлаждающего контура используется хладагент R410A. Соединения труб выполняются по размерам 9,52 мм (3/8) для жидкостной линии и 15,88 мм (5/8) для газовой линии. Дренажный отвод имеет диаметр 25 мм. Габариты внутреннего блока - 840 × 288 × 840 мм, размер панельной части - 950 × 50 × 980 мм. В упаковке блок и панель размещаются с габаритами 940 × 335 × 940 мм и 1020 × 90 × 1020 мм соответственно.

Ключевые особенности MDVI3-112C4VR12D

• Поток и компоновка: четырехпоточный кассетный внутренний блок полноразмерного исполнения.
• Мощности на охлаждение и обогрев: 11,2 кВт охлаждение и 12,5 кВт обогрев.
• Воздушный поток: 979 - 1600 м³/ч.
• Уровень шума: 33 - 41 дБ(А).
• Хладагент: R410A.
• Питание: 220-240 В / 50 Гц / 1 фаза.
• Габариты и дренаж: 840 × 288 × 840 мм, диаметр отвода дренажа 25 мм.

Технические параметры

• Холодопроизводительность: 11,20 кВт.
• Теплопроизводительность: 12,50 кВт.
• Номинальная потребляемая мощность: 0,061 кВт.
• Расход воздуха: 979~1600 м³/ч.
• Звуковое давление: 33~41 дБ(А).

Монтаж и подключение

Внутренний блок MDV MDVI3-112C4VR12D устанавливается в потолочную нишу с использованием кассетного форм-фактора. Подключение хладопроводов выполняется по параметрам диаметров жидкостной и газовой линий: 9,52 мм (3/8) и 15,88 мм (5/8) соответственно. Для отвода конденсата предусмотрен дренажный патрубок диаметром 25 мм.

Упаковка и маркировка

• Размер в упаковке (внутренний блок): 940 × 335 × 940 мм.
• Размер в упаковке (панель): 1020 × 90 × 1020 мм.
• Вес: 21,5 кг нетто / 24,0 кг брутто; 5,8 кг нетто / 7,6 кг брутто (панель).

Применение

Модель используется в составе VRF-систем для климатизации офисов, торговых и коммерческих помещений, а также других объектов, где требуется зональное управление температурой. Кассетное размещение во внутреннем пространстве позволяет организовать подачу воздуха через четыре направления, поддерживая комфортный микроклимат при работе системы на охлаждение и обогрев.
