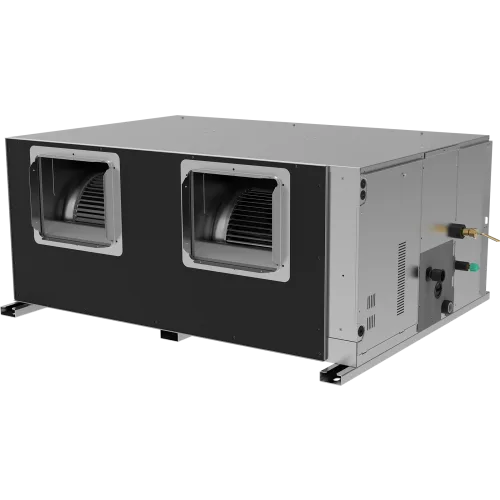

MDV MDVI3-200D3VR12D канальный внутренний блок VRF (МДВ)

Основная информация о канальном внутреннем блоке MDV MDVI3-200D3VR12D

Канальный внутренний блок MDV MDVI3-200D3VR12D относится к VRF-системам и предназначен для организации централизованного кондиционирования в составе мультизональной системы. Модель выполнена в канальном форм-факторе, благодаря чему воздух подается в помещение через воздухораспределительную сеть (каналы). Поколение V8 ориентировано на работу с современными VRF-компоновками и обеспечивает поддержание заданного режима при стабильных параметрах по статическому давлению и расходу воздуха.

Блок работает на хладагенте R410A и рассчитан на питание 220-240 В с частотой 50 Гц и однофазным подключением. По холодопроизводительности 20,00 кВт и теплопроизводительности 22,50 кВт устройство подходит для проектов, где требуется уверенный воздухообмен и производительность в режиме охлаждения и нагрева. Внутри предусмотрены рабочие режимы по статическому давлению: номинал 200 Па с диапазоном 0-400 Па, что позволяет согласовать систему воздуховодов с требуемым сопротивлением.

По вентиляционным параметрам расход воздуха составляет 2820-4700 м³/ч, а уровни шума находятся в диапазоне 57-68 дБ(A) и 42-51 дБ(А) для звукового давления. Для монтажа используется стандартная компоновка с подключениям хладагентных трубок: жидкостная труба 9,52 (3/8) мм (дюйм) и газовая труба 19,05 (3/4) мм (дюйм). Дренажный отвод имеет наружный диаметр 25 мм.

Технические параметры

• Электропитание: 220-240 В, 50 Гц, 1 фаза.
• Потребляемая мощность: 0,780 кВт.
• Габариты внутреннего блока (Ш x В x Г): 1300 x 580 x 900 мм.
• Вес: 125 кг (нетто), 150 кг (брутто).

Эксплуатация и монтаж

Блок предназначен для эксплуатации в составе VRF-систем. При проектировании и монтаже учитывают требуемое статическое давление воздуховодов и обеспечивают согласование расхода воздуха с планируемой схемой распределения. Для отвода конденсата используется дренажный канал с диаметром отвода 25 мм, а подключение хладагента выполняется по параметрам труб жидкость 9,52 (3/8) мм и газ 19,05 (3/4) мм. Электроподключение выполняется в соответствии с требованиями к питанию 220-240 В, 50 Гц, 1 фаза.

Логистические параметры

• Вес: 150 кг брутто, 125 кг нетто.

Упаковка и маркировка

Данные по массе нетто и брутто используются при планировании погрузочно-разгрузочных работ и внутренней логистики.

Применение

Канальный внутренний блок MDV MDVI3-200D3VR12D применяют в коммерческих и общественных зданиях, где требуется централизованное кондиционирование от VRF-системы с подачей воздуха через канальную разводку. Модель подходит для проектов, где важны контроль статического давления, управляемый расход воздуха и согласование шумовых параметров с помещениями различного назначения.

Блок рассчитан на работу в режимах охлаждения и нагрева, формируя комфортные условия за счет заданной холодо- и теплопроизводительности в составе мультизональной системы.
