Основная информация о канальном высоконапорном внутреннем блоке MDV MDVI3-560D3VR12D V8

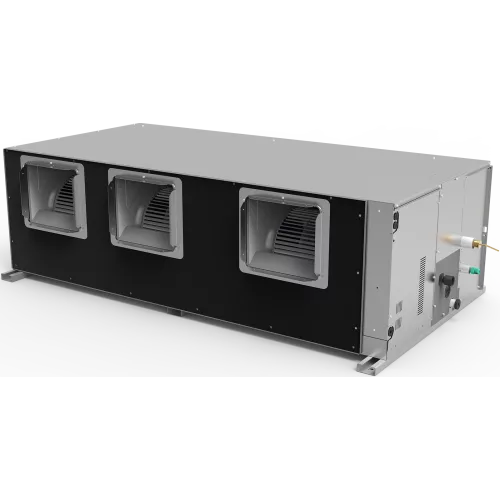

Канальный высоконапорный внутренний блок MDV MDVI3-560D3VR12D (поколение V8) предназначен для работы в составе VRF-системы, когда требуется распределять охлажденный или обогретый воздух по воздуховодам. За счет высоких возможностей по статическому давлению модель подходит для воздухораспределительных сетей с заметным сопротивлением.

Блок работает на хладагенте R410A. Номинальная потребляемая мощность составляет 2,030 кВт, а расход воздуха находится в диапазоне 5040 - 8400 м³/ч. По статическому давлению предусмотрены номинальное значение 300 Па и рабочий диапазон 0 - 400 Па.

Электропитание: 220 - 240 В, 50 Гц, 1 фаза. Холодопроизводительность составляет 56,00 кВт, теплопроизводительность - 63,00 кВт. Уровень шума варьируется в пределах 69 - 81 дБ(A), а уровень звукового давления - 49 - 59 дБ(А). Габариты внутреннего блока (Ш × В × Г) - 1850 × 580 × 900 мм, масса - 170 кг нетто и 208 кг брутто.

Ключевые особенности MDVI3-560D3VR12D

• Канальное исполнение: подача воздуха через воздуховоды в составе VRF-системы.
• Высокое статическое давление: номинал 300 Па, рабочий диапазон 0 - 400 Па.
• Регулируемый расход воздуха: 5040 - 8400 м³/ч.
• Производительность по холоду и теплу: холод 56,00 кВт, тепло 63,00 кВт.
• Хладагент R410A: совместимость с системами на R410A.
• Шумовые параметры: 69 - 81 дБ(A) и 49 - 59 дБ(А).
• Питание 220 - 240 В: 220 - 240 В, 50 Гц, 1 фаза.

Технические параметры

• Холодопроизводительность: 56,00 кВт.
• Теплопроизводительность: 63,00 кВт.
• Потребляемая мощность (номинальная): 2,030 кВт.
• Расход воздуха: 5040 - 8400 м³/ч.
• Статическое давление: 300 Па (номинал), 0 - 400 Па (диапазон).
• Уровень шума: 69 - 81 дБ(A); уровень звукового давления 49 - 59 дБ(А).

Хладагент и трубопроводы

• Тип хладагента: R410A.
• Диаметр жидкостной трубы: 15,88 мм (5/8).
• Диаметр газовой трубы: 28,57 мм (1 1/8).
• Диаметр отвода дренажа: 25 мм.

Размеры и масса

• Габариты внутреннего блока (Ш × В × Г): 1850 × 580 × 900 мм.
• Масса: 170 кг нетто и 208 кг брутто.

Условия эксплуатации и монтажные электрические параметры

• Электропитание: 220 - 240 В, 50 Гц, 1 фаза.
• Диапазон статического давления: 0 - 400 Па.

Применение

MDV MDVI3-560D3VR12D применяется в VRF-системах для кондиционирования помещений, где воздух необходимо подавать по воздуховодам. Канальная компоновка ориентирована на централизованную разводку и настройку распределения потоков в здании.

Модель подходит для объектов, где важны параметры статического давления и стабильный расход воздуха. Благодаря рабочему диапазону 0 - 400 Па внутренний блок удобен для воздухораспределительных сетей с различными длинами и конфигурацией трасс. Блок рассчитан на работу на R410A и включается в состав многозонального оборудования.
