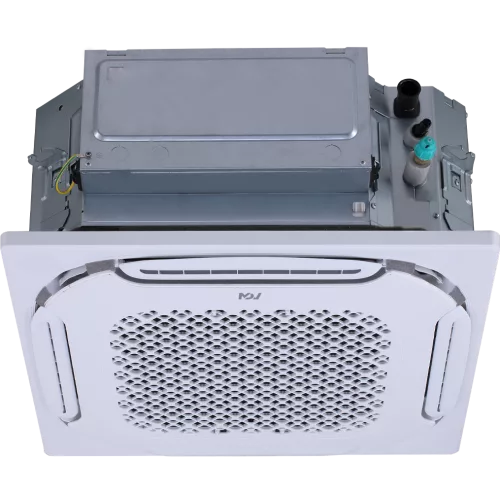

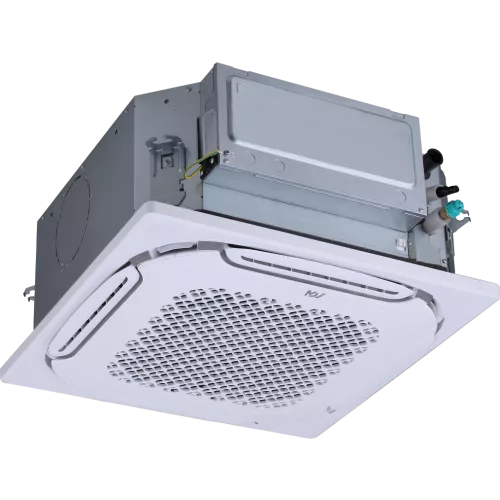

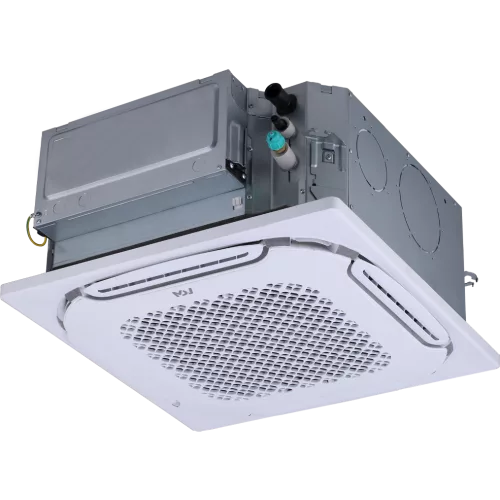

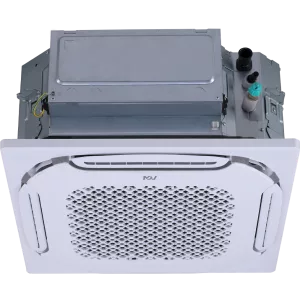

MDV MDVI3-22C4CVR12D кассетный внутренний блок VRF V8 (МДВ)

Основная информация о MDV MDVI3-22C4CVR12D кассетного внутреннего блока VRF (четырехпоточного компактного) V8

MDV MDVI3-22C4CVR12D – кассетный четырехпоточный компактный внутренний блок серии V8 для VRF-систем. Модель рассчитана на распределение воздуха по нескольким направлениям через кассетную панель, что подходит для коммерческих помещений, где требуется аккуратная интеграция в подвесной потолок и равномерная подача воздушного потока.

Внутренний блок формирует холодопроизводительность 2,20 кВт и теплопроизводительность 2,40 кВт. При работе используется хладагент R410A, а питание соответствует параметрам 220 - 240 В / 50 Гц / 1 фаза. Управление и подключение выполняются в составе мультизональной VRF-системы, где внутренние блоки работают с совместимыми наружными блоками.

Для подбора и монтажа важны габариты корпуса и панели: размер блока 575 × 235 × 638 мм, панель – 620 × 65 × 620 мм. Расход воздуха составляет 295 - 450 м³/ч, а уровень звукового давления находится в диапазоне 25 - 29 дБ(А). Дренажный отвод имеет внешний диаметр 25 мм, что учитывается при обвязке системы отвода конденсата.

Ключевые особенности MDVI3-22C4CVR12D

• Назначение: внутренний кассетный блок для VRF-систем MDV (серия V8).
• Производительность: охлаждение 2,20 кВт; обогрев 2,40 кВт.
• Хладагент: R410A.
• Воздушный поток: 295 - 450 м³/ч.
• Уровень шума: 25 - 29 дБ(А).
• Питание: 220 - 240 В / 50 Гц / 1 фаза.
• Размеры: 575 × 235 × 638 мм; панель 620 × 65 × 620 мм.
• Соединительные трубки: жидкость 6,35(1/4); газ 12,7(1/2).
• Дренаж: наружный диаметр отвода 25 мм.

Технические параметры

Модель выполнена как кассетный внутренний блок с четырехпоточным распределением. Номинальная потребляемая мощность составляет 0,014 кВт. Расход воздуха – 295 - 450 м³/ч. Уровень звукового давления – 25 - 29 дБ(А). Тепло- и холодопроизводительность соответствуют значениям 2,40 кВт и 2,20 кВт соответственно.

Холодный контур использует хладагент R410A. Диаметр жидкостной трубы – 6,35(1/4) мм, диаметр газовой трубы – 12,7(1/2) мм. Наружный диаметр отвода дренажа – 25 мм.

Эксплуатационные параметры

Электропитание: 220 - 240 В / 50 Гц / 1 фаза. Параметры производительности и расхода воздуха определяются режимами работы в составе VRF-системы, при этом рабочие уровни по шуму находятся в диапазоне 25 - 29 дБ(А).

Логистические параметры

Масса блока: 13,0 кг (нетто) / 15,0 кг (брутто). Масса панели: 2,4 кг (нетто) / 3,2 кг (брутто). Габариты в упаковке (Ш × В × Г) – 690 × 285 × 690 мм. Габариты панели в упаковке (Ш × В × Г) – 680 × 80 × 665 мм.

Упаковка и маркировка

Поставка рассчитана на транспортировку с фиксацией компонентов внутри упаковки. Для безопасной транспортировки используются габариты упаковки 690 × 285 × 690 мм (для блока) и 680 × 80 × 665 мм (для панели).

Совместимость

MDVI3-22C4CVR12D предназначен для работы в составе VRF-систем MDV. Подбор наружного блока и инженерных параметров выполняется с учетом требуемой холодопроизводительности 2,20 кВт и теплопроизводительности 2,40 кВт, а также параметров питания 220 - 240 В / 50 Гц / 1 фаза и хладагента R410A.

Монтаж и подключение

Установка выполняется в потолочное пространство с применением кассетного форм-фактора. При монтаже учитываются габариты блока и панели, а также внешний диаметр отвода дренажа 25 мм. Для подключения используются трубопроводы жидкостной линии 6,35(1/4) и газовой линии 12,7(1/2).

Применение

Кассетный внутренний блок MDV MDVI3-22C4CVR12D используется для кондиционирования помещений, где требуется аккуратная встраиваемая подача воздуха через потолочную кассету. Модель подходит для офисов, переговорных, гостиничных номеров и других коммерческих пространств, в которых важны равномерное распределение воздушного потока и приемлемый уровень звукового давления.

Блок применяется в составе мультизональных VRF-систем для обеспечения охлаждения и обогрева помещений с учетом расчетной холодо- и теплоотдачи 2,20 кВт / 2,40 кВт и требуемого расхода воздуха 295 - 450 м³/ч.
