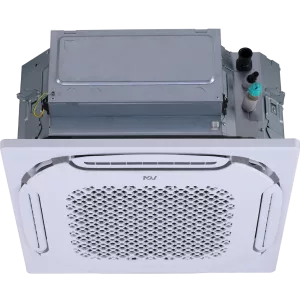

MDV MDVI3-36C4CVR12D кассетный внутренний блок VRF V8 (МДВ)

Основная информация о MDV MDVI3-36C4CVR12D кассетного внутреннего блока VRF (четырехпоточного компактного) V8

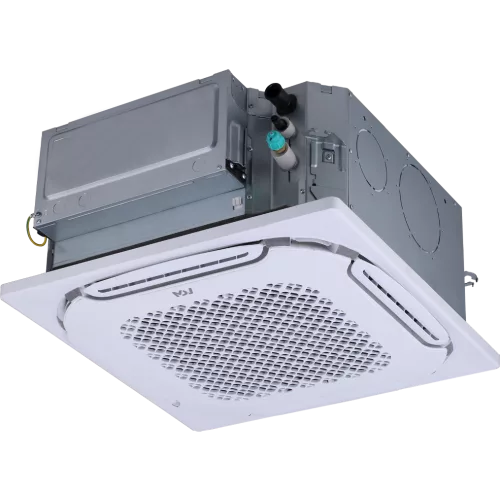

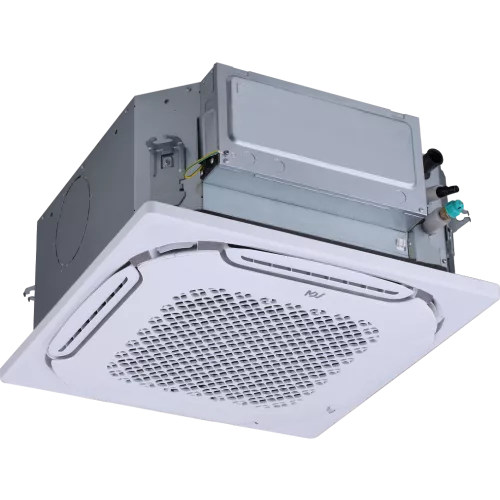

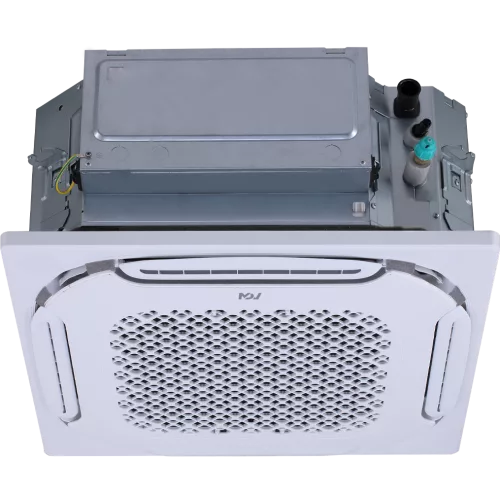

MDV MDVI3-36C4CVR12D – кассетный четырехпоточный компактный внутренний блок серии V8 для VRF-систем. Устройство предназначено для установки в подвесной потолок и организует подачу воздуха через кассетную панель, обеспечивая распределение потоков по нескольким направлениям в обслуживаемом помещении.

Модель рассчитана на холодопроизводительность 3,60 кВт и теплопроизводительность 4,00 кВт. Для работы используется хладагент R410A, а электропитание – 220 - 240 В / 50 Гц / 1 фаза. Расход воздуха составляет 345 - 530 м³/ч, а звуковое давление находится в диапазоне 25,5 - 31,0 дБ(А).

Важные размеры для монтажа: габариты блока 575 × 235 × 638 мм, панель – 620 × 65 × 620 мм. Наружный диаметр отвода дренажа – 25 мм. Для подключения трубопроводов применяются диаметры жидкостной линии 6,35(1/4) и газовой линии 12,7(1/2).

Ключевые особенности MDVI3-36C4CVR12D

• Назначение: внутренний кассетный блок для VRF-систем MDV (серия V8).
• Производительность: охлаждение 3,60 кВт; обогрев 4,00 кВт.
• Хладагент: R410A.
• Воздушный поток: 345 - 530 м³/ч.
• Уровень шума: 25,5 - 31,0 дБ(А).
• Питание: 220 - 240 В / 50 Гц / 1 фаза.
• Размеры: 575 × 235 × 638 мм; панель 620 × 65 × 620 мм.
• Соединительные трубки: жидкость 6,35(1/4); газ 12,7(1/2).
• Дренаж: наружный диаметр отвода 25 мм.

Технические параметры

Кассетный внутренний блок MDV MDVI3-36C4CVR12D предназначен для работы в составе VRF-систем. Номинальная потребляемая мощность составляет 0,018 кВт. Холодопроизводительность – 3,60 кВт, теплопроизводительность – 4,00 кВт. Расход воздуха – 345 - 530 м³/ч. Уровень звукового давления – 25,5 - 31,0 дБ(А).

В качестве хладагента используется R410A. Диаметр жидкостной трубы – 6,35(1/4) мм, диаметр газовой трубы – 12,7(1/2) мм. Наружный диаметр отвода дренажа – 25 мм.

Эксплуатационные параметры

Электропитание: 220 - 240 В / 50 Гц / 1 фаза. Эксплуатационные режимы определяются требованиями VRF-системы, а рабочие уровни по шуму соответствуют диапазону 25,5 - 31,0 дБ(А).

Логистические параметры

Масса блока: 14,0 кг (нетто) / 16,0 кг (брутто). Масса панели: 2,4 кг (нетто) / 3,2 кг (брутто). Габариты в упаковке (Ш × В × Г) – 690 × 285 × 690 мм. Габариты панели в упаковке (Ш × В × Г) – 680 × 80 × 665 мм.

Упаковка и маркировка

Поставка рассчитана на транспортировку с фиксацией компонентов внутри упаковки. Для безопасной перевозки используются габариты упаковки 690 × 285 × 690 мм (для блока) и 680 × 80 × 665 мм (для панели).

Совместимость

MDVI3-36C4CVR12D предназначен для работы в составе VRF-систем MDV. Подбор наружного блока выполняется с учетом холодопроизводительности 3,60 кВт и теплопроизводительности 4,00 кВт, параметров электропитания 220 - 240 В / 50 Гц / 1 фаза и хладагента R410A.

Монтаж и подключение

Монтаж выполняется в потолочное пространство с установкой кассетной панели. При сборке учитываются габариты блока и панели, а также внешний диаметр отвода дренажа 25 мм. Для подключения используются трубопроводы: жидкостная линия 6,35(1/4) и газовая линия 12,7(1/2).

Применение

Кассетный внутренний блок MDV MDVI3-36C4CVR12D используется для кондиционирования помещений, где требуется встраиваемая подача воздуха с распределением потоков через потолочную кассету. Подходит для офисов, переговорных, гостиничных номеров и коммерческих помещений с расчетной нагрузкой на уровне 3,60 кВт по охлаждению и 4,00 кВт по обогреву.

В составе мультизональных VRF-систем модель обеспечивает холод и тепло с учетом расхода воздуха 345 - 530 м³/ч и поддержанием звукового давления в диапазоне 25,5 - 31,0 дБ(А).
