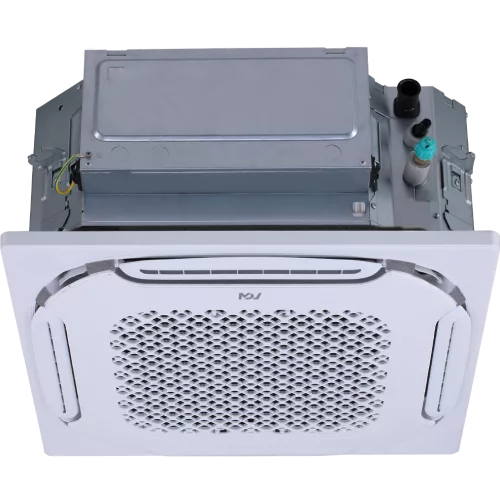

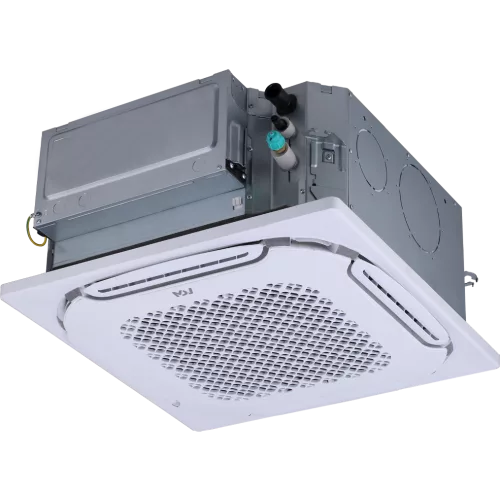

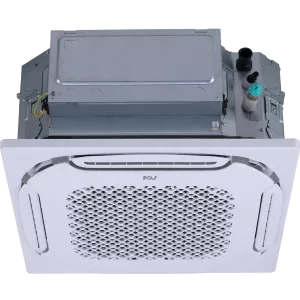

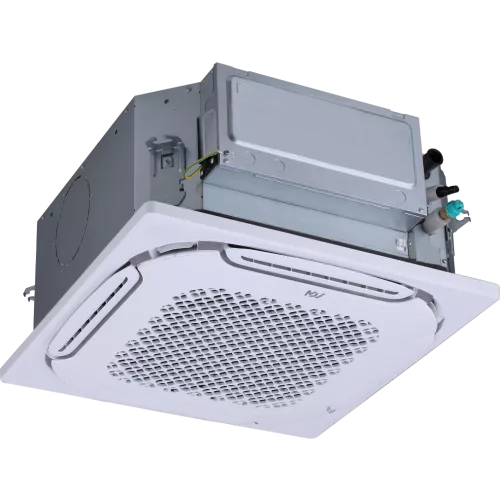

MDV MDVI3-28C4CVR12D кассетный внутренний блок VRF V8 (МДВ)

Основная информация о MDV MDVI3-28C4CVR12D кассетного внутреннего блока VRF (четырехпоточного компактного) V8

MDV MDVI3-28C4CVR12D – кассетный четырехпоточный компактный внутренний блок серии V8 для VRF-систем. Модель выполнена для встраивания в подвесной потолок и обеспечивает распределение воздуха через кассетную панель с несколькими направлениями потока, помогая организовать комфортный микроклимат в помещениях различного назначения.

Технические параметры рассчитаны на холодопроизводительность 2,80 кВт и теплопроизводительность 3,20 кВт. Рабочий контур использует хладагент R410A, а электропитание соответствует формату 220 - 240 В / 50 Гц / 1 фаза. Уровень звукового давления составляет 25 - 30 дБ(А), а расход воздуха – 340 - 510 м³/ч.

При планировании монтажа учитываются размеры блока и панели: габариты 575 × 235 × 638 мм и 620 × 65 × 620 мм соответственно. Для обвязки системы конденсата наружный диаметр отвода дренажа – 25 мм, а соединительные трубки имеют диаметры жидкостной линии 6,35(1/4) и газовой линии 12,7(1/2).

Ключевые особенности MDVI3-28C4CVR12D

• Назначение: внутренний кассетный блок для VRF-систем MDV (серия V8).
• Производительность: охлаждение 2,80 кВт; обогрев 3,20 кВт.
• Хладагент: R410A.
• Воздушный поток: 340 - 510 м³/ч.
• Уровень шума: 25 - 30 дБ(А).
• Питание: 220 - 240 В / 50 Гц / 1 фаза.
• Размеры: 575 × 235 × 638 мм; панель 620 × 65 × 620 мм.
• Соединительные трубки: жидкость 6,35(1/4); газ 12,7(1/2).
• Дренаж: наружный диаметр отвода 25 мм.

Технические параметры

Модель выполнена как кассетный внутренний блок с четырехпоточным распределением. Номинальная потребляемая мощность составляет 0,016 кВт. Расход воздуха – 340 - 510 м³/ч. Уровень звукового давления – 25 - 30 дБ(А). Холодопроизводительность – 2,80 кВт, теплопроизводительность – 3,20 кВт.

Используется хладагент R410A. Диаметр жидкостной трубы – 6,35(1/4) мм, диаметр газовой трубы – 12,7(1/2) мм. Наружный диаметр отвода дренажа – 25 мм.

Эксплуатационные параметры

Электропитание: 220 - 240 В / 50 Гц / 1 фаза. Производственные параметры блока по шуму и расходу воздуха задают требуемые условия работы внутри VRF-системы.

Логистические параметры

Масса блока: 13,0 кг (нетто) / 15,0 кг (брутто). Масса панели: 2,4 кг (нетто) / 3,2 кг (брутто). Габариты в упаковке (Ш × В × Г) – 690 × 285 × 690 мм. Габариты панели в упаковке (Ш × В × Г) – 680 × 80 × 665 мм.

Упаковка и маркировка

Поставка рассчитана на транспортировку с фиксацией компонентов внутри упаковки. Для перевозки используются габариты упаковки 690 × 285 × 690 мм (для блока) и 680 × 80 × 665 мм (для панели).

Совместимость

MDVI3-28C4CVR12D предназначен для работы в составе VRF-систем MDV. Подбор наружного блока и инженерных параметров выполняется с учетом холодопроизводительности 2,80 кВт и теплопроизводительности 3,20 кВт, параметров питания 220 - 240 В / 50 Гц / 1 фаза и хладагента R410A.

Монтаж и подключение

Установка выполняется в потолочное пространство с применением кассетного форм-фактора. При монтаже учитываются габариты блока и панели, а также внешний диаметр отвода дренажа 25 мм. Для подключения используются трубопроводы жидкостной линии 6,35(1/4) и газовой линии 12,7(1/2).

Применение

Кассетный внутренний блок MDV MDVI3-28C4CVR12D используется для кондиционирования помещений, где требуется встраиваемая потолочная подача воздуха и равномерное распределение воздушного потока. Модель подходит для офисов, переговорных, гостиничных номеров и коммерческих объектов, где важны приемлемый уровень звукового давления и расчетная холодо- и теплоотдача.

Блок применяется в составе мультизональных VRF-систем для обеспечения охлаждения и обогрева с учетом производительности 2,80 кВт / 3,20 кВт и расхода воздуха 340 - 510 м³/ч.
