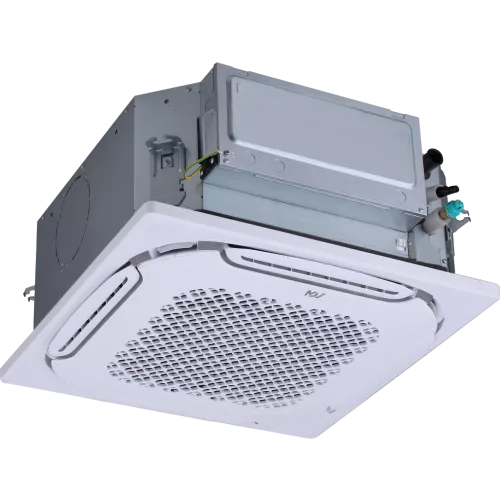

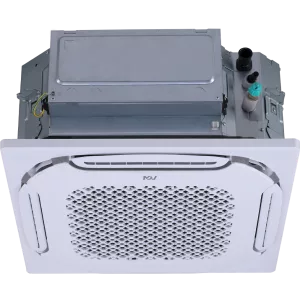

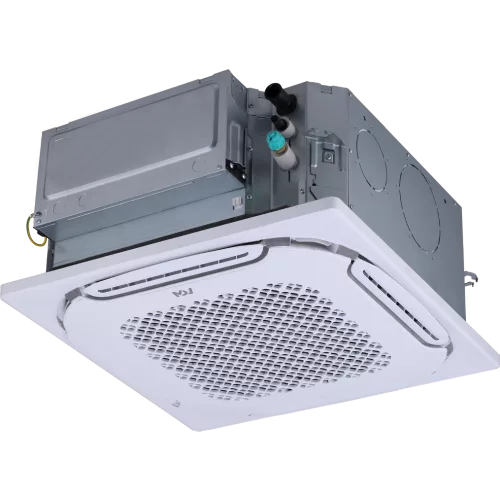

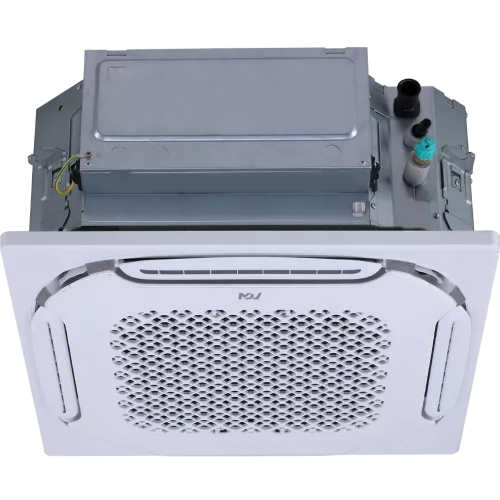

MDV MDVI3-45C4CVR12D кассетный четырехпоточный внутренний блок V8 (МДВ)

Основная информация о кассетном четырехпоточном внутреннем блоке MDV MDVI3-45C4CVR12D V8

Кассетный четырехпоточный внутренний блок MDV MDVI3-45C4CVR12D серии V8 предназначен для работы в составе VRF-систем (мультизональных систем). Модель выполнена в кассетном типоразмере, рассчитана на потолочный монтаж с равномерным распределением воздушного потока по четырем направлениям. Благодаря этому обеспечивается комфортный микроклимат в помещениях, где требуется точное и визуально аккуратное размещение оборудования в подвесном потолке.

Блок рассчитан на режимы охлаждения и нагрева, а его холодо- и теплопроизводительность соответствуют классу 4,5 кВт и 5,0 кВт. Питание — от сети 220-240 В с частотой 50 Гц и однофазным подключением. Управление параметрами осуществляется в составе VRF-системы через общую схему работы оборудования.

Важные конструктивные и эксплуатационные параметры включают широкий рабочий диапазон расхода воздуха 425 - 640 м³/ч и уровни звукового давления 26,5 - 36,5 дБ(А) в зависимости от режима. В качестве хладагента используется R410A. Для обвязки предусмотрены линии жидкостного и газового трубопроводов с диаметрами 6,35 мм (1/4) и 12,7 мм (1/2), а дренажный отвод имеет наружный диаметр 25 мм.

Ключевые особенности MDVI3-45C4CVR12D

• Кассетный форм-фактор: монтаж в подвесной потолок с четырехпоточным распределением воздуха.
• Производительность: холодопроизводительность 4,50 кВт; теплопроизводительность 5,00 кВт.
• Расход воздуха: 425 - 640 м³/ч.
• Шум: 26,5 - 36,5 дБ(А).
• Электропитание: 220 - 240 В, 50 Гц, 1 фаза.
• Хладагент: R410A.
• Диаметры труб: жидкостная 6,35 мм (1/4), газовая 12,7 мм (1/2).
• Дренаж: наружный диаметр отвода 25 мм.

Технические параметры

• Номинальная потребляемая мощность: 0,025 кВт.
• Размер корпуса (Ш × В × Г): 575 × 235 × 638 мм.
• Размер панели (Ш × В × Г): 620 × 65 × 620 мм.
• Размер в упаковке (Ш × В × Г): 690 × 285 × 690 мм.
• Размер панели в упаковке (Ш × В × Г): 680 × 80 × 665 мм.
• Вес: 14,0 кг (нетто) / 16,0 кг (брутто).
• Вес панели: 2,4 кг (нетто) / 3,2 кг (брутто).

Логистические параметры

• Габариты упаковки: 690 × 285 × 690 мм.
• Габариты упаковки панели: 680 × 80 × 665 мм.
• Масса брутто: 16,0 кг.

Применение

Кассетный четырехпоточный внутренний блок MDV MDVI3-45C4CVR12D V8 предназначен для интеграции в VRF-системы и используется в помещениях, где требуется аккуратная потолочная компоновка и распределение воздуха по нескольким направлениям. Подходит для коммерческих и административных объектов, а также для жилых помещений при реализации мультизонального кондиционирования.

Оборудование ориентировано на сценарии, где важны контролируемые параметры по производительности, расходу воздуха и уровню звукового давления, а также корректная обвязка по диаметрам труб хладагента и дренажа.
