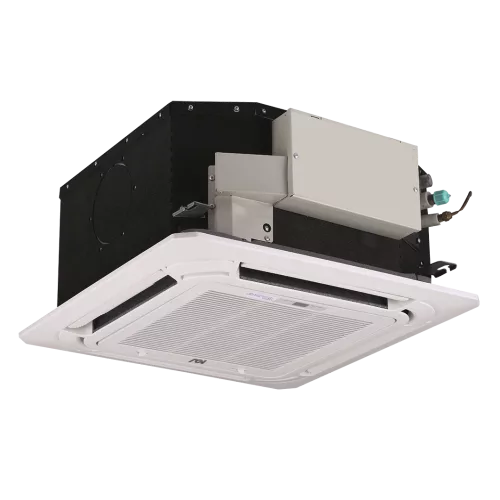

MDV MDV-D07Q4/ N1-A3(At) кассетный четырёхпоточный компактный внутренний блок Atom mini VRF (МДВ)

Основная информация о MDV Mini VRF-системе кассетного четырёхпоточного компактного внутреннего блока Atom MDV-D07Q4/ N1-A3(At)

Кассетный четырёхпоточный компактный внутренний блок MDV из серии Atom (модель MDV-D07Q4/ N1-A3(At)) предназначен для работы в составе mini VRF-систем. Блок рассчитан на распределение воздуха по четырём направлениям через кассетную панель, что позволяет равномернее организовать микроклимат в помещении.

Модель поддерживает режим охлаждения и нагрева, обеспечивая холодопроизводительность 2,20 кВт и теплопроизводительность 2,40 кВт. Воздушный поток формируется на разных скоростях, а уровень шума составляет 36/33/23 дБ(A) в зависимости от режима работы. Электропитание осуществляется от сети 220-240 В, 50 Гц, 1 фаза.

Внутренний блок рассчитан на хладагент R410A. Для обвязки предусмотрены диаметры труб по жидкостной и газовой магистрали: 6,35 (1/4) мм и 12,7 (1/2) мм соответственно. Отвод дренажа выполняется через патрубок диаметром 25 мм.

Ключевые особенности MDV-D07Q4/ N1-A3(At)

• Охлаждение и нагрев: холодопроизводительность 2,20 кВт, теплопроизводительность 2,40 кВт.
• Четырёхпоточный кассетный формат: распределение воздушного потока по четырём направлениям через кассетную панель.
• Параметры воздушного потока: 414/313/238 м³/ч.
• Уровень шума: 36/33/23 дБ(A) в зависимости от режима.
• Хладагент: R410A.
• Трубопроводы и дренаж: жидкостная линия 6,35 (1/4) мм, газовая линия 12,7 (1/2) мм, диаметр отвода дренажа 25 мм.
• Габариты и монтаж: размеры внутреннего блока 570 x 260 x 630 мм, панели 647 x 50 x 647 мм; размеры в упаковке 675 x 285 x 675 мм и 715 x 123 x 715 мм.

Технические параметры

• Панель: MDV-MBQ4-03C4.
• Номинальная потребляемая мощность: 0,05 кВт (охлаждение), 0,05 кВт (нагрев).
• Диаметры труб: 6,35 (1/4) мм (жидкость), 12,7 (1/2) мм (газ).
• Отвод дренажа: 25 мм.

Упаковка и маркировка

• Вес внутреннего блока: 17 кг (нетто) / 20 кг (брутто).
• Вес панели: 2,5 кг (нетто) / 4,5 кг (брутто).
• Размеры в упаковке: внутренний блок 675 x 285 x 675 мм, панель 715 x 123 x 715 мм.

Логистические параметры

• Габариты упаковки: 675 x 285 x 675 мм (внутренний блок), 715 x 123 x 715 мм (панель).
• Масса: 20 кг брутто (внутренний блок), 4,5 кг брутто (панель).

Эксплуатационные параметры

• Производительность: холод 2,20 кВт, тепло 2,40 кВт.
• Воздушный поток: 414/313/238 м³/ч.
• Уровень шума: 36/33/23 дБ(A).
• Питание: 220-240 В, 50 Гц, 1 фаза.
• Хладагент: R410A.

Совместимость

Внутренний блок Atom MDV-D07Q4/ N1-A3(At) применяется в составе mini VRF-систем. Совместимость по фреоновой магистрали и общей системе подбирается в рамках комплекта VRF/mini VRF с наружными блоками и соответствующей обвязкой.

Монтаж и подключение

Монтаж выполняется в потолочную нишу с установкой кассетной панели. Для подключения используются жидкостная и газовая линии указанного диаметра, а также предусмотрен дренажный патрубок диаметром 25 мм. Электропитание подаётся от сети 220-240 В, 50 Гц, 1 фаза.

Применение

Блок используется для создания управляемого микроклимата в помещениях, где требуется равномерное распределение воздуха и работа в составе мини VRF-систем. Кассетный формат позволяет скрыть внутренний блок и панель в подвесном потолке, сохраняя аккуратный внешний вид.

Тепло- и холодопроизводительность 2,20/2,40 кВт делает модель подходящей для инженерных решений в офисных и коммерческих помещениях с потребностью в централизованном управлении температурой через VRF-систему.
