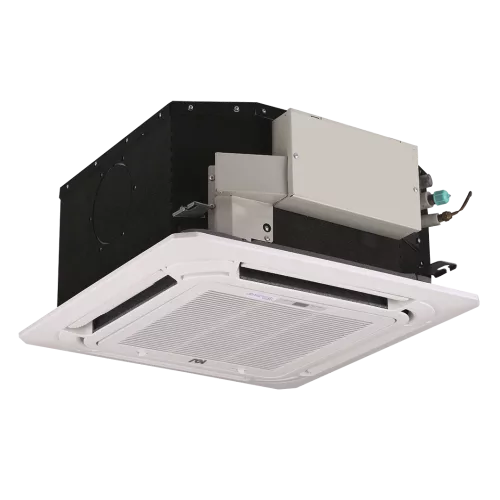

MDV MDV-D12Q4/ N1-A3(At) кассетный четырёхпоточный компактный внутренний блок Atom mini VRF (МДВ)

Основная информация о MDV Mini VRF-системе кассетного четырёхпоточного компактного внутреннего блока Atom MDV-D12Q4/ N1-A3(At)

Кассетный четырёхпоточный компактный внутренний блок MDV серии Atom (модель MDV-D12Q4/ N1-A3(At)) предназначен для установки в составе mini VRF-систем. Воздушный поток распределяется по четырём направлениям через кассетную панель, что помогает организовать комфортный микроклимат в помещении.

Модель рассчитана на охлаждение и нагрев. Холодопроизводительность составляет 3,60 кВт, теплопроизводительность - 4,00 кВт. Расход воздуха по режимам достигает 521/409/314 м³/ч, а уровень шума - 42/36/29 дБ(A). Электропитание предусмотрено от сети 220-240 В, 50 Гц, 1 фаза.

Холодильный контур работает на хладагенте R410A. Подключение выполняется к трубам диаметром 6,35 (1/4) мм (жидкостная линия) и 12,7 (1/2) мм (газовая линия). Дренажный отвод рассчитан на диаметр 25 мм.

Ключевые особенности MDV-D12Q4/ N1-A3(At)

• Охлаждение и нагрев: холодопроизводительность 3,60 кВт, теплопроизводительность 4,00 кВт.
• Четырёхпоточная кассетная компоновка: распределение воздуха через кассетную панель по четырём направлениям.
• Расход воздуха: 521/409/314 м³/ч.
• Уровень шума: 42/36/29 дБ(A).
• Хладагент: R410A.
• Трубопроводы и дренаж: жидкостная линия 6,35 (1/4) мм, газовая линия 12,7 (1/2) мм, диаметр отвода дренажа 25 мм.
• Габариты внутреннего блока: 570 x 260 x 630 мм, панели 647 x 50 x 647 мм; размеры в упаковке 675 x 285 x 675 мм и 715 x 123 x 715 мм.

Технические параметры

• Панель: MDV-MBQ4-03C4.
• Номинальная потребляемая мощность: 0,06 кВт (охлаждение), 0,06 кВт (нагрев).
• Диаметры труб: 6,35 (1/4) мм (жидкость), 12,7 (1/2) мм (газ).
• Отвод дренажа: 25 мм.

Упаковка и маркировка

• Вес внутреннего блока: 18,5 кг (нетто) / 21,5 кг (брутто).
• Вес панели: 2,5 кг (нетто) / 4,5 кг (брутто).
• Размеры в упаковке: внутренний блок 675 x 285 x 675 мм, панель 715 x 123 x 715 мм.

Логистические параметры

• Габариты упаковки: 675 x 285 x 675 мм (внутренний блок), 715 x 123 x 715 мм (панель).
• Масса: 21,5 кг брутто (внутренний блок), 4,5 кг брутто (панель).

Эксплуатационные параметры

• Производительность: холод 3,60 кВт, тепло 4,00 кВт.
• Воздушный поток: 521/409/314 м³/ч.
• Уровень шума: 42/36/29 дБ(A).
• Питание: 220-240 В, 50 Гц, 1 фаза.
• Хладагент: R410A.

Совместимость

Внутренний блок Atom MDV-D12Q4/ N1-A3(At) применяется в составе mini VRF-систем. Подбор наружного блока и согласование холодильной магистрали выполняются в рамках единой VRF/mini VRF-системы.

Монтаж и подключение

Монтаж выполняется в потолочную нишу с установкой кассетной панели. Подключение производится к жидкостной и газовой магистралям указанных диаметров, а также к дренажному отводу диаметром 25 мм. Электропитание подаётся от сети 220-240 В, 50 Гц, 1 фаза.

Применение

Устройство используется для создания комфортного температурного режима в помещениях, где требуется работа в составе mini VRF-систем и равномерное распределение воздушного потока. Кассетное исполнение подходит для установки в подвесной потолок, обеспечивая аккуратный внешний вид.

Производительность 3,60/4,00 кВт делает модель уместной для инженерных решений в офисных и коммерческих объектах, когда требуется кассетное четырёхпоточное распределение воздуха и управление через VRF-систему.
