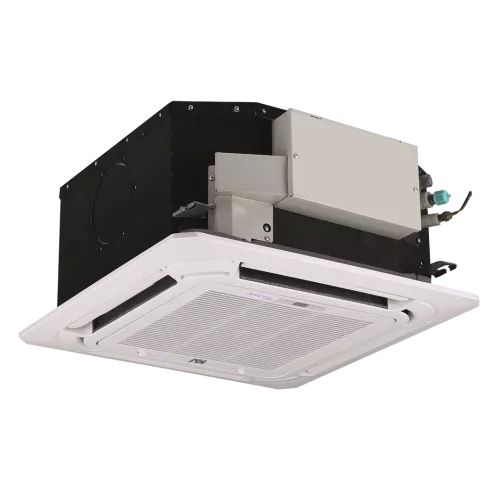

MDV MDV-D09Q4/ N1-A3(At) кассетный четырёхпоточный компактный внутренний блок Atom mini VRF (МДВ)

Основная информация о MDV Mini VRF-системе кассетного четырёхпоточного компактного внутреннего блока Atom MDV-D09Q4/ N1-A3(At)

Кассетный четырёхпоточный компактный внутренний блок MDV серии Atom (модель MDV-D09Q4/ N1-A3(At)) предназначен для работы в составе mini VRF-систем. Конструкция формирует воздушный поток через кассетную панель по четырём направлениям, обеспечивая более равномерное распределение воздуха в помещении.

Модель поддерживает режим охлаждения и нагрева. Холодопроизводительность составляет 2,80 кВт, а теплопроизводительность - 3,20 кВт. Воздушный поток меняется по режимам: 414/313/238 м³/ч, а уровень шума - 36/33/23 дБ(A). Питание осуществляется от сети 220-240 В, 50 Гц, 1 фаза.

Для холодильного контура используется хладагент R410A. Подключение выполняется к трубопроводам с диаметрами 6,35 (1/4) мм (жидкость) и 12,7 (1/2) мм (газ). Дренаж отводится через патрубок диаметром 25 мм.

Ключевые особенности MDV-D09Q4/ N1-A3(At)

• Охлаждение и нагрев: холодопроизводительность 2,80 кВт, теплопроизводительность 3,20 кВт.
• Кассетный четырёхпоточный формат: распределение воздуха по четырём направлениям через кассетную панель.
• Воздушный поток: 414/313/238 м³/ч в зависимости от режима.
• Уровень шума: 36/33/23 дБ(A).
• Хладагент: R410A.
• Трубопроводы и дренаж: жидкостная линия 6,35 (1/4) мм, газовая линия 12,7 (1/2) мм, диаметр отвода дренажа 25 мм.
• Габариты и упаковка: размеры внутреннего блока 570 x 260 x 630 мм, панели 647 x 50 x 647 мм; в упаковке внутренний блок 675 x 285 x 675 мм и панель 715 x 123 x 715 мм.

Технические параметры

• Панель: MDV-MBQ4-03C4.
• Номинальная потребляемая мощность: 0,05 кВт (охлаждение), 0,05 кВт (нагрев).
• Диаметры труб: 6,35 (1/4) мм (жидкость), 12,7 (1/2) мм (газ).
• Отвод дренажа: 25 мм.

Упаковка и маркировка

• Вес внутреннего блока: 17 кг (нетто) / 20 кг (брутто).
• Вес панели: 2,5 кг (нетто) / 4,5 кг (брутто).
• Размеры в упаковке: внутренний блок 675 x 285 x 675 мм, панель 715 x 123 x 715 мм.

Логистические параметры

• Габариты упаковки: 675 x 285 x 675 мм (внутренний блок), 715 x 123 x 715 мм (панель).
• Масса: 20 кг брутто (внутренний блок), 4,5 кг брутто (панель).

Эксплуатационные параметры

• Производительность: холод 2,80 кВт, тепло 3,20 кВт.
• Воздушный поток: 414/313/238 м³/ч.
• Уровень шума: 36/33/23 дБ(A).
• Питание: 220-240 В, 50 Гц, 1 фаза.
• Хладагент: R410A.

Совместимость

Внутренний блок Atom MDV-D09Q4/ N1-A3(At) используется в составе mini VRF-систем. Подбор наружного блока и согласование фреоновой магистрали выполняются в составе единой VRF/mini VRF-системы.

Монтаж и подключение

Монтаж выполняется в потолочную нишу с установкой кассетной панели. Для подключения применяются жидкостная и газовая линии указанного диаметра, а также дренажный отвод диаметром 25 мм. Электропитание подаётся на внутренний блок от сети 220-240 В, 50 Гц, 1 фаза.

Применение

Блок применяется для создания управляемого микроклимата в помещениях, где требуется работа в составе mini VRF-систем. Кассетное исполнение позволяет установить внутренний блок и панель в подвесном потолке, сохраняя аккуратный внешний вид.

Производительности 2,80/3,20 кВт достаточно для инженерных задач в офисных и коммерческих пространствах, когда нужно распределять воздух по нескольким направлениям и организовать температурный режим через VRF-систему.
