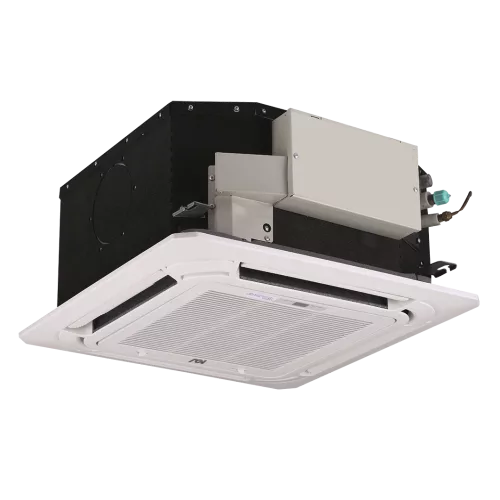

MDV MDV-D15Q4/N1-A3(At) кассетный 4-поточный компактный внутренний блок Atom (МДВ)

Основная информация о Mini VRF-системе MDV Кассетном четырехпоточном компактном внутреннем блоке серии Atom MDV-D15Q4/N1-A3(At)

Кассетный четырехпоточный компактный внутренний блок MDV-D15Q4/N1-A3(At) предназначен для работы в составе mini VRF-системы серии Atom. Компоновка «четыре потока» помогает равномерно распределять охлажденный или нагретый воздух по помещению, а компактные размеры упрощают размещение в подвесных потолках.

Модель рассчитана на подключение к системе с хладагентом R410A и питается от сети 220-240 В с частотой 50 Гц и однофазным подключением. В зависимости от режима обеспечивает холодопроизводительность 4,50 кВт и теплопроизводительность 5,00 кВт. При работе расход воздуха составляет 521/409/314 м³/ч, а уровень шума достигает 42/36/29 дБ(А).

Для передачи тепла и поддержания циркуляции хладоносителя предусмотрены трубные подключения с диаметрами 6,35 (1/4) мм для жидкостной линии и 12,7 (1/2) мм для газовой линии. Дренажный отвод имеет наружный диаметр 25 мм, что важно для корректного отвода конденсата при эксплуатации.

Ключевые особенности MDV-D15Q4/N1-A3(At)

• Распределение воздушного потока: кассетный четырехпоточный формат.
• Режимы охлаждения и нагрева: холодопроизводительность 4,50 кВт, теплопроизводительность 5,00 кВт.
• Хладагент: R410A.
• Питание: 220-240 В / 50 Гц / 1 фаза.
• Производительность по воздуху: 521/409/314 м³/ч.
• Уровень шума: 42/36/29 дБ(А).
• Параметры подключения: жидкостная линия 6,35 (1/4) мм, газовая линия 12,7 (1/2) мм; дренаж 25 мм.
• Габариты и масса: блок 570×260×630 мм, панель 647×50×647 мм; вес блока 18,5 / 21,5 кг, вес панели 2,5 / 4,5 кг.

Технические параметры

• Модель внутреннего блока: MDV-D15Q4/N1-A3(At).
• Панель: MDV-MBQ4-03C4.
• Потребляемая мощность: 0,06 кВт (охлаждение), 0,06 кВт (нагрев).
• Холодопроизводительность: 4,50 кВт.
• Теплопроизводительность: 5,00 кВт.
• Расход воздуха: 521/409/314 м³/ч.
• Шумовые характеристики: 42/36/29 дБ(А).
• Электропитание: 220-240 В / 50 Гц / 1 фаза.
• Хладагент: R410A.
• Трубопроводы: диаметр жидкостной трубы 6,35 (1/4) мм, диаметр газовой трубы 12,7 (1/2) мм.
• Дренаж: наружный диаметр отвода дренажа 25 мм.

Логистические параметры

• Размер внутреннего блока в упаковке: 675×285×675 мм.
• Размер панели в упаковке: 715×123×715 мм.
• Вес в упаковке: внутренний блок 21,5 кг, панель 4,5 кг.

Упаковка и маркировка

В комплект входят внутренний блок и панель. Габариты и масса рассчитаны для транспортировки и хранения в индивидуальной упаковке: внутренний блок упакован в габариты 675×285×675 мм, панель упакована в габариты 715×123×715 мм.

Совместимость

Устройство относится к внутренним блокам mini VRF-систем серии Atom и работает с системой, в которой используется хладагент R410A.

Монтаж и подключение

Монтаж кассетного внутреннего блока выполняется в подвесной потолок с учетом габаритов внутреннего блока 570×260×630 мм и размеров панели 647×50×647 мм. Для обвязки используются трубные подключения жидкостной и газовой линий с диаметрами 6,35 (1/4) мм и 12,7 (1/2) мм соответственно. Дренажный отвод подбирается под наружный диаметр 25 мм для корректного отвода конденсата.

Применение

Внутренний блок MDV-D15Q4/N1-A3(At) используется для кондиционирования помещений, где требуется распределение воздуха через четыре направления и аккуратная интеграция в подвесной потолок. Он подходит для объектов коммерческого и административного назначения, а также для других помещений, где важно организовать равномерное охлаждение и нагрев с контролируемым уровнем шума.

Питание от сети 220-240 В / 50 Гц / 1 фаза и работа на R410A позволяют применять модель в составе mini VRF-систем Atom, обеспечивая гибкое управление климатом через общую систему.
