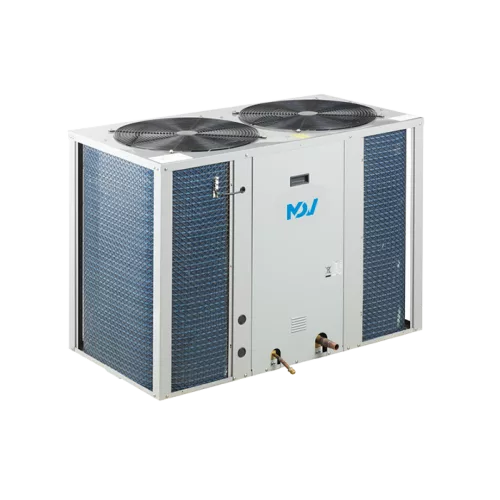

MDV MDCCU-105CN1 — компрессорно-конденсаторный блок только холод (МДВ)

Основная информация о компрессорно-конденсаторном блоке MDCCU-105CN1 только холод

Компрессорно-конденсаторный блок MDV MDCCU-105CN1 предназначен для работы в режиме «только холод» в составе сплит-систем и модульных решений на базе совместимых внутренних блоков. Модель рассчитана на двухконтурную схему и обеспечивает холодопроизводительность до 105 кВт. Блок выполнен для наружного монтажа и использует хладагент R410A с заводской заправкой 18 кг, что упрощает ввод в эксплуатацию.

Электропитание предусмотрено трехфазное: 380-415 В, 50 Гц, 3 фазы. Для подключения питания и управления используются отдельные кабели с указанными сечениями: 5 × 35,0 мм² (питание) и 2 × 1,5 мм² (управление). Эксплуатационные параметры включают рабочий диапазон наружных температур при охлаждении +17...+46 °C и допустимый перепад высот между компрессорно-конденсаторным блоком и испарителем (компрессорно-конденсаторный блок ниже/выше): 25/30 м.

Габариты блока составляют 2158 × 1669 × 1082 мм, а масса 570 кг в чистом виде и 582 кг в брутто-упаковке. Для транспортировки предусмотрены размеры в упаковке 2168 × 1686 × 1105 мм, что позволяет планировать логистику и монтажные работы с учетом фактических размеров и веса.

Ключевые особенности MDCCU-105CN1

• Режим работы: только холод.
• Холодопроизводительность: 105,00 кВт.
• Количество контуров: 2.
• Питание: 380-415 В / 50 Гц / 3 фазы.
• Потребляемая мощность: номинальная 28,00 кВт (охлаждение), максимальная 40,70 кВт.
• Пусковые режимы: пусковой ток 197,0 А.
• Ток при работе: максимальный потребляемый ток 71,8 А.
• Уровень шума: 78 дБ(A).
• Хладагент и заправка: R410A, заводская заправка 18,00 кг.
• Трубопроводы: жидкостная труба 12,7×2 (1/2"×2) и газовая труба 25×2 (1"×2).
• Трасса фреоновой магистрали: максимальная длина труб 50 м.
• Перепад высот: 25/30 м (ККБ ниже/выше).
• Рабочие температуры: +17...+46 °C при охлаждении.

Технические параметры

• Холодопроизводительность: 105,00 кВт.
• Потребляемая мощность: 28,00 кВт (номинальная, охлаждение) и 40,70 кВт (максимальная).
• Электрические нагрузки: максимальный потребляемый ток 71,8 А; пусковой ток 197,0 А.
• Уровень шума: 78 дБ(A).

Логистические параметры

• Габариты: 2158 × 1669 × 1082 мм.
• Габариты в упаковке: 2168 × 1686 × 1105 мм.
• Масса: 570 кг (нетто) и 582 кг (брутто).

Применение

MDCCU-105CN1 используют при построении систем кондиционирования в режиме охлаждения: для создания комфортного микроклимата в административных, коммерческих и технологических помещениях, где требуется стабильная работа наружного компрессорно-конденсаторного оборудования. Блок подходит для проектов с протяженными фреоновыми трассами: максимальная длина труб составляет 50 м, а допустимый перепад высот между компрессорно-конденсаторным блоком и испарителем может достигать 25/30 м (в зависимости от взаимного положения).

При подборе монтажных решений учитывают параметры электропитания 380-415 В / 50 Гц / 3 фазы, а также рекомендованные сечения кабелей питания и управления. Для эксплуатации выбирают установку с учетом рабочего диапазона наружных температур при охлаждении +17...+46 °C и требуемого уровня шума 78 дБ(A.
