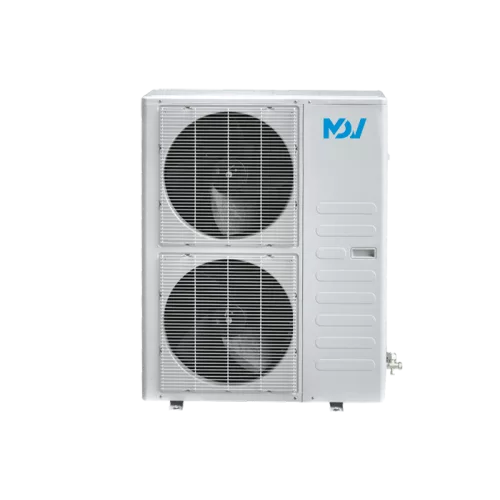

MDV MDCCU-16CN1 (компрессорно-конденсаторный блок on/off, только холод) (МДВ)

Основная информация о компрессорно-конденсаторном блоке MDV MDCCU-16CN1 (только холод)

Компрессорно-конденсаторный блок MDV MDCCU-16CN1 предназначен для холодопроизводительности в составе систем кондиционирования on/off. Модель работает в режиме только охлаждения и рассчитана на подключение к испарителю через трассу хладагента. Исполнение предполагает одноконтурную схему, что позволяет организовать работу холодильного контура при соблюдении заданных параметров питания и условий наружной эксплуатации.

Холодопроизводительность составляет 16,00 кВт. Номинальная потребляемая мощность (охлаждение) - 6,20 кВт, а максимальная потребляемая мощность - 8,50 кВт. Для электросети блок рассчитан на 380-415 В, 50 Гц, три фазы. Максимальный потребляемый ток - 13,0 А, пусковой ток - 67,0 А. Для подключения питания и управления предусмотрены кабели с указанными сечениями: питание 5×4,0 мм², управление 1×1,5 мм².

В холодильном тракте используются трубные диаметры: жидкостная линия 9,53 (3/8") и газовая линия 19,05 (3/4"). Максимальная длина труб - до 30 м. Допустимый перепад по высоте между ККБ и испарителем - 20/20 м (ККБ ниже/выше). Хладагент - R410A, заводская заправка 3,05 кг. Рабочий диапазон наружных температур при охлаждении составляет +17...+46 °C. Уровень шума - 57 дБ(А). Габариты (Ш×В×Г) - 987×1167×400 мм, масса - 96,6 кг нетто и 107 кг брутто, в упаковке предусмотрены размеры 1032×1307×443 мм.

Ключевые особенности MDCCU-16CN1

• Только холод: режим охлаждения без теплового насоса.
• Холодопроизводительность: 16,00 кВт.
• Одноконтурная работа: 1 контур.
• Электропитание: 380-415 В, 50 Гц, 3 фазы.
• Потребляемая мощность: 6,20 кВт (номинальная) и 8,50 кВт (максимальная).
• Трубопроводы и трасса: жидкостная линия 9,53 (3/8"), газовая линия 19,05 (3/4"), длина труб до 30 м, перепад по высоте 20/20 м.
• Хладагент и заправка: R410A, 3,05 кг.
• Температурные условия: +17...+46 °C при охлаждении.
• Шум: 57 дБ(А).

Применение

Компрессорно-конденсаторный блок MDV MDCCU-16CN1 предназначен для работы в составе систем кондиционирования on/off, где требуется охлаждение помещений. Устройство используется как внешний элемент, подключаемый к испарителю через трассу хладагента и рассчитанный на наружную установку в пределах допустимых температур при охлаждении.

Модель применяют на объектах, где важны корректные электрические подключения, допустимая длина и высотный перепад трассы, а также соответствие холодильного контура требованиям по хладагенту R410A и заводской заправке.

Логистические параметры и упаковка

Габариты устройства (Ш×В×Г) составляют 987×1167×400 мм. Вес - 96,6 кг нетто и 107 кг брутто. В упаковке предусмотрены размеры 1032×1307×443 мм.

Монтаж и электрические подключения

Блок рассчитан на электропитание 380-415/50/3. Кабель питания - 5×4,0 мм², кабель управления - 1×1,5 мм². Для трассы используются трубные диаметры жидкостной линии 9,53 (3/8") и газовой линии 19,05 (3/4"). Максимальная длина труб - 30 м, допустимый перепад по высоте между ККБ и испарителем - 20/20 м (ККБ ниже/выше).

Условия эксплуатации

При охлаждении рабочий диапазон наружных температур составляет +17...+46 °C. Уровень шума - 57 дБ(А). Для стабильной работы требуется соблюдение параметров электропитания и условий наружной установки.
