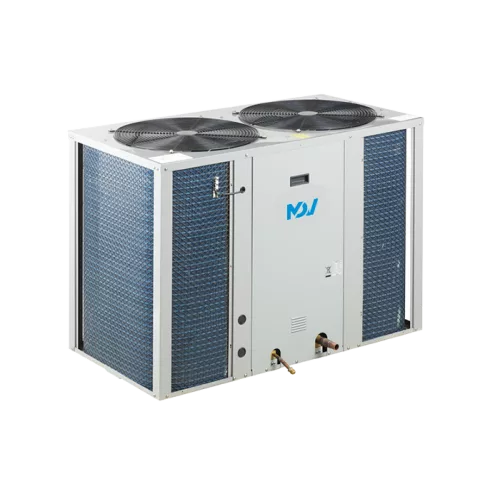

MDV MDCCU-14CN1 (компрессорно-конденсаторный блок on/off, только холод) (МДВ)

Основная информация о компрессорно-конденсаторном блоке MDV MDCCU-14CN1 (только холод)

Компрессорно-конденсаторный блок MDV MDCCU-14CN1 предназначен для холодопроизводительности в составе систем кондиционирования on/off. Модель работает в режиме только охлаждения и рассчитана на эксплуатацию с внешним исполнением и подключением к испарителю через трассу хладагента. Устройство относится к одноконтурным решениям, обеспечивая стабильную работу холодильного контура при соблюдении параметров по электропитанию и условиям наружного воздуха.

Холодопроизводительность составляет 14,00 кВт. Номинальная потребляемая мощность (охлаждение) - 5,20 кВт, а максимальная потребляемая мощность - 6,10 кВт. По электрическим параметрам блок рассчитан на питание 380-415 В при частоте 50 Гц и трехфазном исполнении. Для управления и подключения предусмотрены отдельные кабели питания и управления с указанными сечениями, а также предусмотрена коммутация по заводским требованиям монтажа.

Для правильной сборки холодильного тракта предусмотрены диаметры труб: жидкостная линия 9,53 (3/8") и газовая линия 19,05 (3/4"). Максимальная длина труб - до 30 м. Допустимый перепад по высоте между ККБ и испарителем - 20/20 м (ККБ ниже/выше). Рабочий диапазон наружных температур при охлаждении составляет +17...+46 °C. Уровень шума - 56 дБ(А). Масса устройства - 91,6 кг в нетто исполнении и 102 кг в брутто, габариты (Ш×В×Г) - 987×1167×400 мм.

Ключевые особенности MDCCU-14CN1

• Только холод: режим охлаждения без теплового насоса.
• Холодопроизводительность: 14,00 кВт.
• Электропитание: 380-415 В, 50 Гц, 3 фазы.
• Одноконтурная схема: 1 контур.
• Хладагент и заправка: R410A, заводская заправка 3,00 кг.
• Трубопроводы и трасса: жидкостная линия 9,53 (3/8"), газовая линия 19,05 (3/4"), длина труб до 30 м, перепад по высоте 20/20 м.
• Рабочий температурный режим: +17...+46 °C при охлаждении.
• Шум: 56 дБ(А).

Применение

Компрессорно-конденсаторный блок MDV MDCCU-14CN1 предназначен для работы в составе систем кондиционирования on/off, где требуется охлаждение помещений. Блок используется как внешний элемент, подключаемый к испарителю через трассу хладагента и рассчитанный на наружную установку в пределах допустимых температур при охлаждении.

Модель подходит для объектов, где важны требования к электрической совместимости, допустимой длине и высотному перепаду трассы, а также соблюдение параметров по холодильному контуру (тип хладагента R410A и заводская заправка). При монтаже учитываются габариты и масса оборудования, а также параметры кабелей питания и управления для корректной эксплуатации.

Логистические параметры и упаковка

Габариты устройства (Ш×В×Г) составляют 987×1167×400 мм. Вес - 91,6 кг нетто и 102 кг брутто. В упаковке предусмотрены размеры 1032×1307×443 мм.

Монтаж и электрические подключения

Для подключения предусмотрены требования к электропитанию 380-415/50/3. Кабель питания указан сечением 5×4,0 мм², а кабель управления - 1×1,5 мм². При монтаже холодильной части используются трубные диаметры 9,53 (3/8") для жидкостной линии и 19,05 (3/4") для газовой линии, с максимальной длиной труб до 30 м и допустимым перепадом по высоте между ККБ и испарителем 20/20 м.

Условия эксплуатации

При охлаждении рабочий диапазон наружных температур составляет +17...+46 °C. Уровень шума в процессе работы - 56 дБ(А). Для обеспечения стабильной работы необходимо соблюдать указанные параметры по питанию и условиям окружающей среды.
