MDV MDCCU-22CN1 (компрессорно-конденсаторный блок on/off, только холод) (МДВ)

Основная информация о компрессорно-конденсаторном блоке MDV MDCCU-22CN1 (только холод)

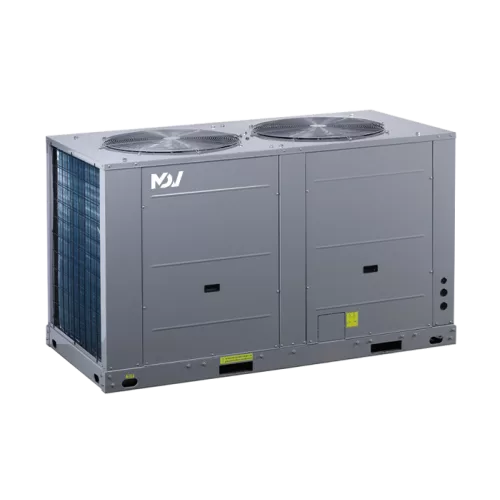

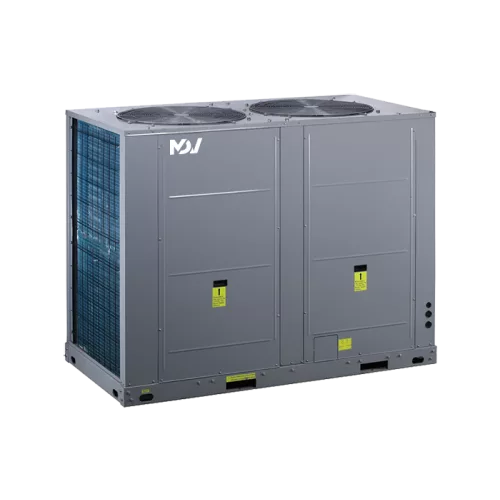

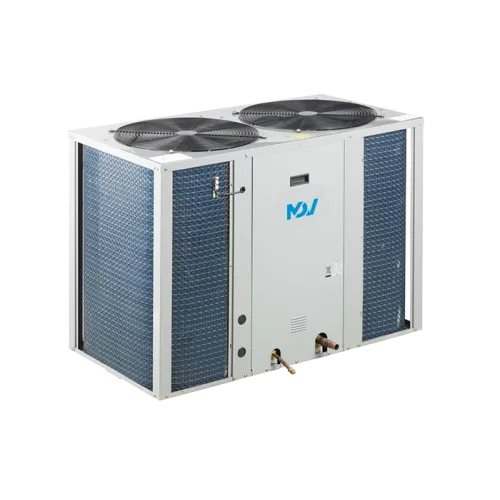

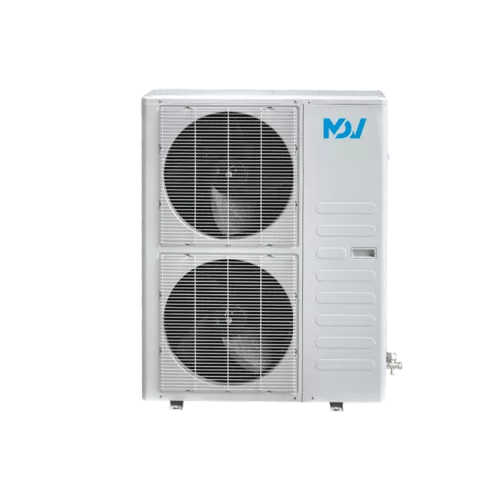

Компрессорно-конденсаторный блок MDV MDCCU-22CN1 предназначен для обеспечения холодопроизводительности в составе систем кондиционирования on/off. Модель работает в режиме только охлаждения и предусматривает подключение к испарителю через трассу хладагента. Одноконтурная компоновка позволяет формировать рабочий холодильный контур с учетом требований к электропитанию, параметрам монтажа и допустимым условиям наружной установки.

Холодопроизводительность составляет 22,00 кВт. Номинальная потребляемая мощность (охлаждение) - 7,60 кВт, а максимальная потребляемая мощность - 11,70 кВт. Блок рассчитан на электропитание 380-415 В, 50 Гц, 3 фазы. Максимальный потребляемый ток - 19,3 А, пусковой ток - 86,0 А. Для подключения предусмотрены кабели питания 5×6,0 мм² и кабель управления 2×1,5 мм².

Трасса хладагента формируется трубами с указанными диаметрами: жидкостная линия 9,53 (3/8") и газовая линия 22 (7/8"). Максимальная длина труб - до 50 м. Допустимый перепад по высоте между ККБ и испарителем - 25/30 м (ККБ ниже/выше). Тип хладагента - R410A, заводская заправка - 5,40 кг. Рабочий диапазон наружных температур при охлаждении составляет +17...+52 °C. Уровень шума - 65 дБ(А). Габариты (Ш×В×Г) - 1260×908×700 мм, вес - 171 кг нетто и 190 кг брутто. В упаковке предусмотрены размеры 1320×1060×730 мм.

Ключевые особенности MDCCU-22CN1

• Только холод: режим охлаждения без теплового режима.
• Холодопроизводительность: 22,00 кВт.
• Одноконтурная схема: 1 контур.
• Электропитание: 380-415 В, 50 Гц, 3 фазы.
• Потребляемая мощность: 7,60 кВт (номинальная) и 11,70 кВт (максимальная).
• Токовые параметры: 19,3 А (макс.) и 86,0 А (пусковой).
• Хладагент и заправка: R410A, 5,40 кг.
• Трубопроводы и трасса: жидкостная линия 9,53 (3/8"), газовая линия 22 (7/8"), длина труб до 50 м, перепад по высоте 25/30 м.
• Температурные условия: +17...+52 °C при охлаждении.
• Шум: 65 дБ(А).

Применение

Компрессорно-конденсаторный блок MDV MDCCU-22CN1 предназначен для работы в составе систем кондиционирования on/off, где требуется охлаждение помещений. Блок используется как внешний элемент, подключаемый к испарителю через трассу хладагента, и рассчитан на эксплуатацию при соблюдении допустимых наружных температур при охлаждении.

Модель применяется в задачах, где требуются параметры по трассе (максимальная длина труб до 50 м и перепад высот 25/30 м), а также соответствие электрическим требованиям по питанию и подключаемым кабелям питания и управления.

Логистические параметры и упаковка

Габариты устройства (Ш×В×Г) составляют 1260×908×700 мм. Вес - 171 кг нетто и 190 кг брутто. В упаковке предусмотрены размеры 1320×1060×730 мм.

Монтаж и электрические подключения

Питание блока - 380-415/50/3. Кабель питания - 5×6,0 мм², кабель управления - 2×1,5 мм². Для холодильной трассы используются трубные диаметры 9,53 (3/8") для жидкостной линии и 22 (7/8") для газовой линии. Максимальная длина труб - 50 м, допустимый перепад по высоте между ККБ и испарителем - 25/30 м (ККБ ниже/выше).

Условия эксплуатации

При охлаждении рабочий диапазон наружных температур составляет +17...+52 °C. Уровень шума в работе - 65 дБ(А). Для корректной эксплуатации необходимо соблюдать электрические параметры и условия наружной установки.
