MDV MDCA5-12HRN1 / T-MBQ4-03E / MDOU3-12HN1-L компактная кассетная On/Off сплит-система (МДВ)
79 100 ₽
Запросите КП для получения индивидуальной скидки
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основная информация о компактной кассетной On/Off сплит-системе MDV MDCA5-12HRN1 / T-MBQ4-03E / MDOU3-12HN1-L

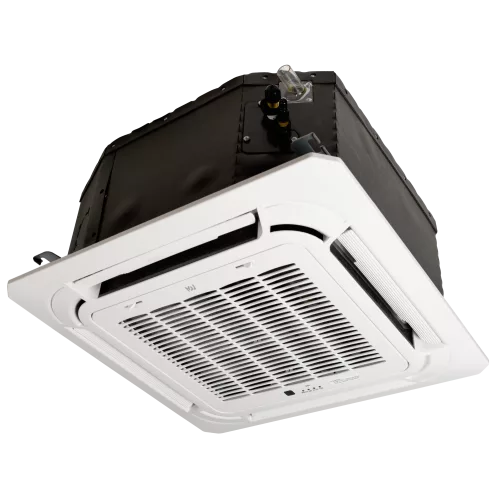

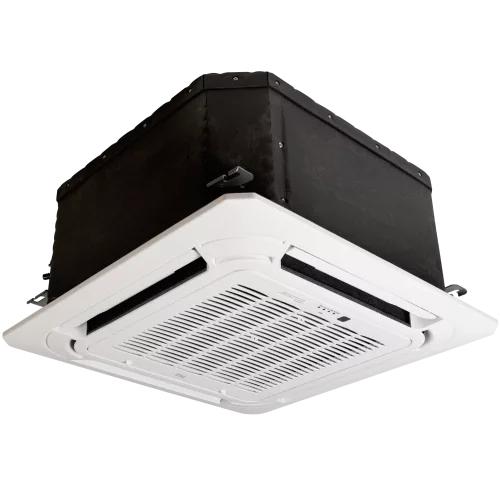

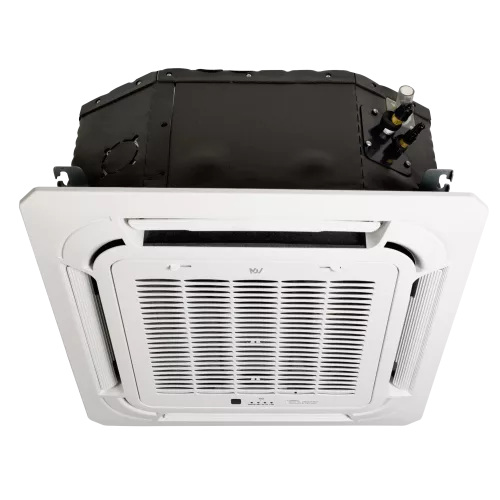

Компактная кассетная On/Off сплит-система MDV выполнена в формате кассетного внутреннего блока с декоративной панелью и наружным блоком. Модельная связка MDCA5-12HRN1 / T-MBQ4-03E / MDOU3-12HN1-L предназначена для охлаждения и нагрева помещений, где требуется аккуратное встраивание в подвесной потолок и равномерное распределение воздуха через кассету.

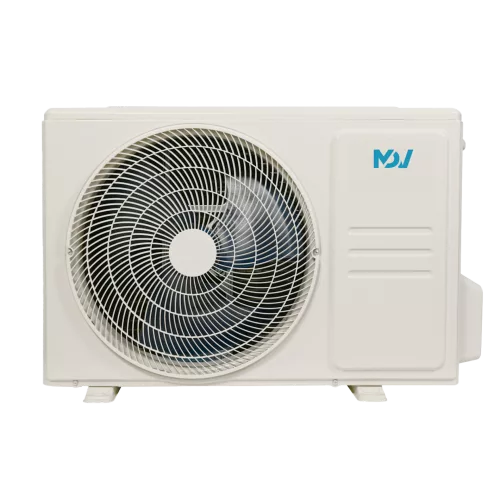

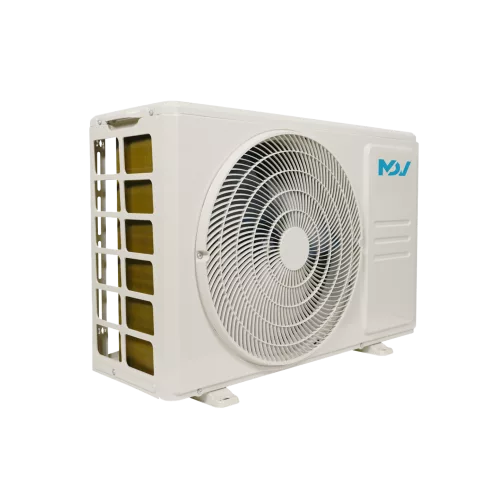

Внутренний блок модели - MDCA5-12HRN1, панель - T-MBQ4-03E, наружный блок - MDOU3-12HN1-L. Холодопроизводительность составляет 3,52 кВт, теплопроизводительность - 3,81 кВт. Питание устройства: 220 - 240 В / 50 Гц / 1 фаза. Система работает на хладагенте R410A и использует ротационный компрессор бренда GMCC.
Ключевые параметры для монтажа и эксплуатации: максимальная длина труб - 15 м, максимальный перепад высот - 8 м, дозаправка 15 г/м при длине трубопровода более 5 м. Высота подъема встроенной дренажной помпы - 750 мм, а наружный диаметр отвода дренажа - 25 мм. Диаметры труб: жидкостная 6,35 (1/4), газовая 12,7 (1/2). По воздуху расход внутреннего блока - 390 - 610 м³/ч. Уровень шума: внутренний блок 33 / 36 / 41 дБ(А), наружный - 55,0 дБ(А).
Ключевые особенности MDCA5-12HRN1 / T-MBQ4-03E / MDOU3-12HN1-L
- Кассетная установка: монтаж во встроенную нишу подвесного потолка с кассетной подачей воздуха.
- On/Off управление: включение/отключение режимов работы.
- Хладагент R410A: тип хладагента - R410A.
- Компрессор GMCC: ротационный компрессор ASM140V1VDZ (GMCC).
- Мощность охлаждения и нагрева: 3,52 кВт (охлаждение) и 3,81 кВт (нагрев).
- Энергоэффективность: EER 3,21, COP 3,23.
- Расход воздуха: 390 - 610 м³/ч.
- Стандартные параметры дренажа: высота подъема помпы 750 мм, отвод дренажа Ø 25 мм.
- Трубопровод: максимальная длина труб 15 м, перепад высот 8 м.
- Рабочие температуры: охлаждение -15 (-40*)...+43 °C, нагрев -7...+24 °C.
- Шум: 33 / 36 / 41 дБ(А) (внутренний), 55,0 дБ(А) (наружный).
Технические параметры
Номинальная потребляемая мощность в режиме охлаждения - 1,10 кВт, номинальный потребляемый ток (охлаждение) - 4,8 А. Номинальная потребляемая мощность в режиме нагрева - 1,18 кВт, номинальный потребляемый ток (нагрев) - 5,3 А. Максимальная потребляемая мощность - 1,65 кВт, максимальный потребляемый ток - 8,0 А. Пусковой ток - 25,0 А.
Кабели и питание: кабель питания 3 x 2,5 мм², межблочный кабель 5 x 2,5 + 2 x 1,5 мм², подключение электропитания - внутренний блок. Заводская заправка хладагента - 0,85 кг.
Эксплуатационные параметры
Система рассчитана на работу при наружных температурах: для охлаждения -15 (-40*)...+43 °C, для нагрева -7...+24 °C. Встроенная дренажная помпа обеспечивает подъем конденсата до 750 мм, что помогает при отводе в инженерную разводку.
Логистические параметры
Габариты внутреннего блока - 570 x 260 x 570 мм, панели - 647 x 50 x 647 мм, наружного блока - 805 x 554 x 330 мм. В упаковке: внутренний блок - 655 x 300 x 655 мм, панель - 715 x 123 x 715 мм, наружный блок - 915 x 615 x 370 мм. Вес: внутренний блок 15,0 / 17,8 кг (нетто/брутто), панель 2,5 / 4,5 кг (нетто/брутто), наружный блок 32,3 / 34,9 кг (нетто/брутто).
Упаковка и маркировка
Поставка включает кассетный внутренний блок, декоративную панель и наружный блок. Размеры упаковки приведены отдельно для внутреннего блока (655 x 300 x 655 мм), панели (715 x 123 x 715 мм) и наружного блока (915 x 615 x 370 мм).
Применение
Компактная кассетная сплит-система MDV MDCA5-12HRN1 / T-MBQ4-03E / MDOU3-12HN1-L применяется для кондиционирования помещений с подвесными потолками, где требуется кассетная подача воздуха и визуально аккуратная интеграция внутреннего блока. Подходит для офисных пространств, кабинетов и коммерческих помещений, где важна ровная подача воздуха и ограниченная высота монтажа.
Охлаждение и нагрев выполняются в пределах рабочих температур наружного воздуха. Высота подъема дренажной помпы 750 мм помогает обеспечить отвод конденсата при скрытой установке внутреннего блока.
Технические характеристики MDCA5-12HRN1 / T-MBQ4-03E / MDOU3-12HN1-L
Воздушный поток и шум
- Расход воздуха внутреннего блока
- 390 - 610 м³/ч
- Уровень шума внутреннего блока
- 33 / 36 / 41 дБ(А)
- Уровень шума наружного блока
- 55,0 дБ(А)
Дренаж и конденсат
- Высота подъема встроенной дренажной помпы
- 750 мм
- Диаметр отвода дренажа
- 25 мм
Идентификаторы и исполнение
- Модель внутреннего блока
- MDCA5-12HRN1
- Модель наружного блока
- MDOU3-12HN1-L
- Модель панели
- T-MBQ4-03E
Монтажные электрические параметры
- Максимальная потребляемая мощность
- 1,65 кВт
- Потребляемая мощность (нагрев, номинальная)
- 1,18 кВт
- Потребляемая мощность (охлаждение, номинальная)
- 1,10 кВт
Питание и электрические параметры
- Входное питание
- 220 - 240 В / 50 Гц / 1 фаза
- Максимальный потребляемый ток
- 8,0 А
- Номинальный ток (нагрев)
- 5,3 А
- Номинальный ток (охлаждение)
- 4,8 А
- Пусковой ток
- 25,0 А
Размеры и масса
- Вес внутреннего блока (нетто / брутто)
- 15,0 / 17,8 кг
- Вес наружного блока (нетто / брутто)
- 32,3 / 34,9 кг
- Вес панели (нетто / брутто)
- 2,5 / 4,5 кг
- Размер внутреннего блока (Ш x В x Г)
- 570 x 260 x 570 мм
- Размер внутреннего блока в упаковке (Ш x В x Г)
- 655 x 300 x 655 мм
- Размер наружного блока (Ш x В x Г)
- 805 x 554 x 330 мм
- Размер наружного блока в упаковке (Ш x В x Г)
- 915 x 615 x 370 мм
- Размер панели (Ш x В x Г)
- 647 x 50 x 647 мм
- Размер панели в упаковке (Ш x В x Г)
- 715 x 123 x 715 мм
Трасса и монтажные ограничения
- Диаметр газовой трубы
- 12,7 (1/2)
- Диаметр жидкостной трубы
- 6,35 (1/4)
- Кабель питания
- 3 x 2,5 мм²
- Максимальная длина труб
- 15 м
- Максимальный перепад высот
- 8 м
- Межблочный кабель
- 5 x 2,5 + 2 x 1,5 мм²
- Питание от
- внутренний блок
Управление и компрессор
- Бренд компрессора
- GMCC
- Модель компрессора
- ASM140V1VDZ
- Тип компрессора
- Ротационный
Характеристики охлаждения и нагрева
- Диапазон наружных температур (нагрев)
- -7...+24 °C
- Диапазон наружных температур (охлаждение)
- -15 (-40*)...+43 °C
- Теплопроизводительность
- 3,81 кВт
- Холодопроизводительность
- 3,52 кВт
Хладагент и заправка
- Дозаправка (при длине трубопровода > 5 м)
- 15 г/м
- Заправка хладагента (заводская)
- 0,85 кг
- Тип хладагента
- R410A
Энергоэффективность
- Коэффициент энергоэффективности COP
- 3,23
- Коэффициент энергоэффективности EER
- 3,21
Характеристики
- Расход воздуха наружного блока, м³/ч
- 2500
