Артикул: MDCF-24HRN1 / T-MBQ4-04B / MDOU3-24HN1-L
В наличии

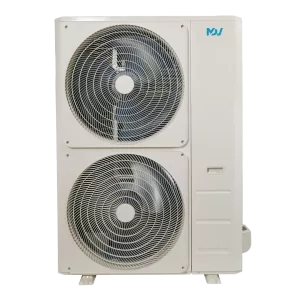

MDV MDCF-24HRN1 / T-MBQ4-04B / MDOU3-24HN1-L полноразмерная кассетная On/Off сплит-система (МДВ)
117 100 ₽
Запросите КП для получения индивидуальной скидки
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основная информация о Полноразмерной кассетной On/Off сплит-системе MDV MDCF-24HRN1 / T-MBQ4-04B / MDOU3-24HN1-L

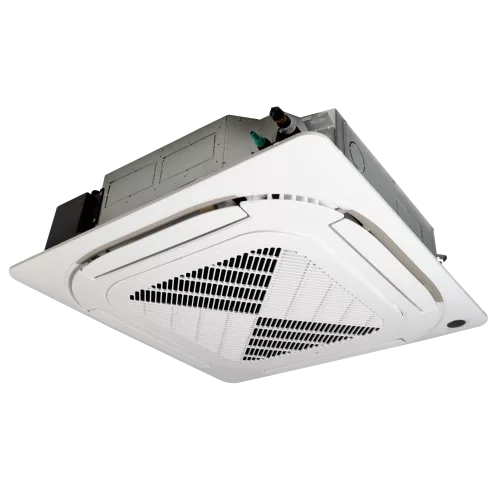

Полноразмерная кассетная On/Off сплит-система MDV серии MDCF предназначена для охлаждения и нагрева помещений. Комплект включает внутренний блок MDCF-24HRN1, панель T-MBQ4-04B и наружный блок MDOU3-24HN1-L. Такая компоновка позволяет разместить внутренний блок в потолочной нише и формировать равномерный воздухообмен в зоне эксплуатации.
Производительность по холоду составляет 7,03 кВт, по теплу - 7,91 кВт. Теплообменный контур работает с хладагентом R410A и ротационным компрессором GMCC (модель KTG275V2VMP). Энергоэффективность характеризуется коэффициентами EER 2,81 для охлаждения и COP 3,61 для нагрева.
Питание системы: 220-240 В, 50 Гц, 1 фаза. Номинальная потребляемая мощность - 2,60 кВт (охлаждение) и 2,20 кВт (нагрев), максимальная потребляемая мощность - 3,70 кВт. Номинальные токи равны 11,3 А (охлаждение) и 9,6 А (нагрев), пусковой ток - 54,9 А. Уличные температурные условия: -15 (-40)*...+43 °C (охлаждение) и -7...+24 °C (нагрев).
Ключевые особенности MDCF-24HRN1 / T-MBQ4-04B / MDOU3-24HN1-L
- Охлаждение и нагрев: 7,03 кВт (холод) и 7,91 кВт (тепло).
- Компрессор и хладагент: GMCC, компрессор ротационного типа; хладагент R410A.
- Энергоэффективность: EER 2,81, COP 3,61.
- Заправка и дозаправка: заводская заправка 2,00 кг; дозаправка 30 г/м при трассе более 5 м.
- Воздушный поток и шум: расход воздуха внутреннего блока 820 - 1300 м³/ч; уровень шума внутреннего 37,5 / 40 / 45,5 дБ(А), наружного 60,0 дБ(А).
- Дренажная помпа: высота подъема встроенной дренажной помпы 1000 мм.
- Трасса и ограничения монтажа: максимальная длина труб 25 м, перепад высот до 15 м; диаметры труб 9,53 (3/8) и 15,88 (5/8) мм.
- Габариты и масса: внутренний блок 830×205×830 мм; панель 950×55×950 мм; наружный блок 890×673×342 мм.
Технические параметры
- Номинальные потребляемые токи: 11,3 А (охлаждение), 9,6 А (нагрев).
- Максимальный потребляемый ток: 18,0 А.
- Подключение электропитания: наружный блок.
- Параметры шума: 37,5 / 40 / 45,5 дБ(А) (внутренний), 60,0 дБ(А) (наружный).
Логистические параметры
- Габариты в упаковке: внутренний блок 910×250×910 мм, панель 1035×90×1035 мм, наружный блок 995×740×398 мм.
- Вес: внутренний блок 22,2 / 26,6 кг (нетто/брутто), панель 6,0 / 9,0 кг (нетто/брутто), наружный блок 53,9 / 57,0 кг (нетто/брутто).
Упаковка и маркировка
- Назначение упаковки: поставка с индивидуальной упаковкой для внутреннего блока, панели и наружного блока.
Совместимость
Полноразмерная кассетная On/Off система рассчитана на комплектную установку: внутренний блок MDCF-24HRN1, панель T-MBQ4-04B и наружный блок MDOU3-24HN1-L. Допускается монтаж с трассой до 25 м и перепадом высот до 15 м.
Монтаж и подключение
Электропитание подключается к наружному блоку. Для питания применяется кабель 3×2,5 мм², межблочный кабель - 6×1,5 + 2×1,5 мм². Для трассы используются диаметры труб 9,53 (3/8) мм для жидкостной линии и 15,88 (5/8) мм для газовой. Для отвода конденсата предусмотрен наружный диаметр отвода дренажа 25 мм.
Эксплуатационные параметры
- Температурные режимы: охлаждение -15 (-40)*...+43 °C, нагрев -7...+24 °C.
- Условия по воздухообмену: расход воздуха внутреннего блока 820 - 1300 м³/ч, наружного 3650 м³/ч.
- Уровни шума: 37,5 / 40 / 45,5 дБ(А) (внутренний) и 60,0 дБ(А) (наружный).
Применение
Полноразмерная кассетная сплит-система MDV серии MDCF применяется для охлаждения и нагрева помещений, где требуется потолочная установка внутреннего блока. Трехрежимный профиль по шуму и параметры по воздухообмену позволяют организовать комфортную климатическую зону в административных, торговых и общественных объектах.
Система подходит для объектов с монтажом наружного блока на фасаде или кровле и прокладкой трассы к внутреннему модулю. Рабочие диапазоны наружных температур и ограничения по длине трубопровода дают возможность планировать установку в пределах 25 м и перепада высот до 15 м.
Технические характеристики MDCF-24HRN1 / T-MBQ4-04B / MDOU3-24HN1-L
Воздушный поток и шум
- Расход воздуха (внутренний блок)
- 820 - 1300 м³/ч
- Расход воздуха (наружный блок)
- 3650 м³/ч
- Уровень шума (внутренний блок)
- 37,5 / 40 / 45,5 дБ(А)
- Уровень шума (наружный блок)
- 60,0 дБ(А)
Дренаж и конденсат
- Высота подъема дренажной помпы
- 1000 мм
- Диаметр отвода дренажа
- 25 мм
Идентификаторы и исполнение
- Модель внутреннего блока
- MDCF-24HRN1
- Модель наружного блока
- MDOU3-24HN1-L
- Модель панели
- T-MBQ4-04B
Питание и электрические параметры
- Максимальная потребляемая мощность
- 3,70 кВт
- Максимальный потребляемый ток
- 18,0 А
- Номинальная потребляемая мощность (нагрев)
- 2,20 кВт
- Номинальная потребляемая мощность (охлаждение)
- 2,60 кВт
- Номинальный потребляемый ток (нагрев)
- 9,6 А
- Номинальный потребляемый ток (охлаждение)
- 11,3 А
- Питание
- 220-240 В, 50 Гц, 1 фаза
- Пусковой ток
- 54,9 А
Размеры и масса
- Габариты внутреннего блока
- 830×205×830 мм
- Габариты внутреннего блока в упаковке
- 910×250×910 мм
- Габариты наружного блока
- 890×673×342 мм
- Габариты наружного блока в упаковке
- 995×740×398 мм
- Габариты панели
- 950×55×950 мм
- Габариты панели в упаковке
- 1035×90×1035 мм
- Масса внутреннего блока (нетто/брутто)
- 22,2 / 26,6 кг
- Масса наружного блока (нетто/брутто)
- 53,9 / 57,0 кг
- Масса панели (нетто/брутто)
- 6,0 / 9,0 кг
Трасса и монтажные ограничения
- Диаметр газовой трубы
- 15,88 (5/8) мм
- Диаметр жидкостной трубы
- 9,53 (3/8) мм
- Длина трассы
- до 25 м
- Кабель питания
- 3×2,5 мм²
- Межблочный кабель
- 6×1,5 + 2×1,5
- Перепад высот
- до 15 м
Управление и компрессор
- Бренд компрессора
- GMCC
- Модель компрессора
- KTG275V2VMP
- Тип компрессора
- Ротационный
Условия эксплуатации и монтажные ограничения
- Подключение электропитания
- наружный блок
Характеристики охлаждения и нагрева
- Рабочий диапазон наружных температур (нагрев)
- -7...+24 °C
- Рабочий диапазон наружных температур (охлаждение)
- -15 (-40)*...+43 °C
- Теплопроизводительность
- 7,91 кВт
- Холодопроизводительность
- 7,03 кВт
Хладагент и заправка
- Дозаправка при длине трассы более 5 м
- 30 г/м
- Заводская заправка
- 2,00 кг
- Хладагент
- R410A
Энергоэффективность
- COP
- 3,61
- EER
- 2,81
