MDV MDCA5-12HRN1 / T-MBQ4-03E / MDOU3-12HN1 компактная кассетная On/Off сплит-система (МДВ)
79 100 ₽
Запросите КП для получения индивидуальной скидки
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основная информация о компактной кассетной On/Off сплит-системе MDV MDCA5-12HRN1 / T-MBQ4-03E / MDOU3-12HN1
Компактная кассетная On/Off сплит-система MDV выполнена в составе модели внутреннего блока MDCA5-12HRN1, панели T-MBQ4-03E и наружного блока MDOU3-12HN1. Конструкция рассчитана на работу по принципу on/off, когда компрессор включается и выключается для поддержания заданного режима охлаждения или нагрева.
По производительности система относится к классу средней мощности: холодопроизводительность составляет 3,52 кВт, теплопроизводительность - 3,81 кВт. Номинальная потребляемая мощность при охлаждении - 1,10 кВт, при нагреве - 1,18 кВт. Показатели энергоэффективности EER и COP равны 3,21 и 3,23 соответственно.
Холодильный контур работает на хладагенте R410A. Заводская заправка составляет 0,85 кг, а дозаправка при увеличенной длине трубопровода (свыше 5 м) - 15 г/м. Для монтажа предусмотрены межблочные соединения с кабелем 5 * 2,5 + 2 * 1,5 мм² и подача питания на внутренний блок. Диаметры труб: жидкостная - 6,35 (1/4) мм, газовая - 12,7 (1/2) мм. Максимальная длина трассы - 15 м, а максимальный перепад высот - 8 м.
Ключевые особенности MDCA5-12HRN1 / T-MBQ4-03E / MDOU3-12HN1

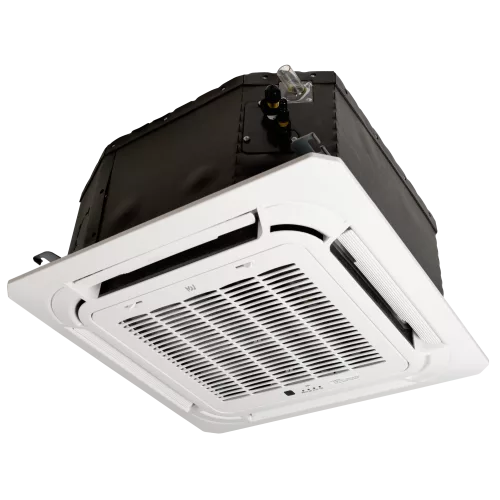

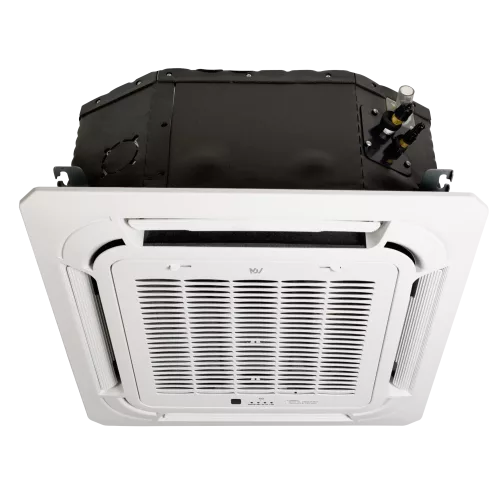

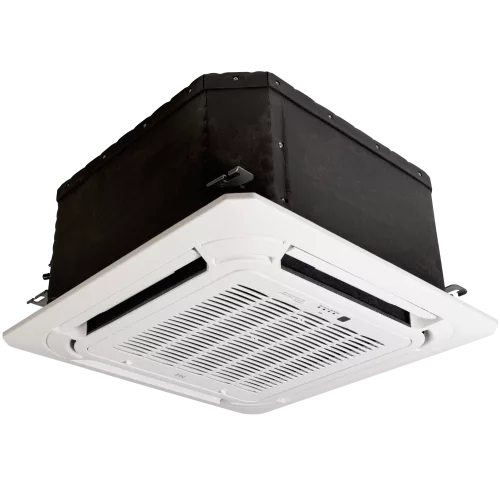

- Компактная кассетная компоновка: внутренний блок MDCA5-12HRN1 с панелью T-MBQ4-03E.
- On/Off режим: управление компрессором on/off.
- Холод и нагрев: 3,52 кВт охлаждение и 3,81 кВт нагрев.
- Компрессор и хладагент: ротационный компрессор ASM140V1VDZ (GMCC), хладагент R410A.
- Заправка и обслуживание трассы: заводская заправка 0,85 кг, дозаправка 15 г/м при длине трубопровода более 5 м.
- Воздухообмен: расход воздуха внутреннего блока 390 - 610 м³/ч, наружного блока 2500 м³/ч.
- Шум: уровень шума внутреннего блока 33 / 36 / 41 дБ(А), наружного блока 55,0 дБ(А).
- Трасса и монтаж: максимальная длина труб 15 м, перепад высот до 8 м.
- Дренаж: высота подъема встроенной дренажной помпы 750 мм, наружный диаметр отвода дренажа 25 мм.
Технические параметры
- Питание: 220 - 240 В / 50 Гц / 1 фаза.
- Потребляемые мощности: 1,10 кВт (охлаждение) и 1,18 кВт (нагрев); максимальная 1,65 кВт.
- Потребляемые токи: 4,8 А (охлаждение) и 5,3 А (нагрев); максимальный ток 8,0 А; пусковой ток 25,0 А.
- Подключение электропитания: внутренний блок.
- Кабель питания: 3 * 2,5 мм².
- Межблочный кабель: 5 * 2,5 + 2 * 1,5 мм².
- Дренажная система: высота подъема помпы 750 мм, отвод дренажа диаметром 25 мм.
Эксплуатационные параметры
- Рабочие температуры наружного воздуха: при охлаждении +18 (-40) ... +43 °C, при нагреве -7 ... +24 °C.
- Уровни шума: 33 / 36 / 41 дБ(А) внутренний блок, 55,0 дБ(А) наружный блок.
Логистические параметры
- Габариты внутреннего блока (Ш × В × Г): 570 × 260 × 570 мм.
- Габариты панели (Ш × В × Г): 647 × 50 × 647 мм.

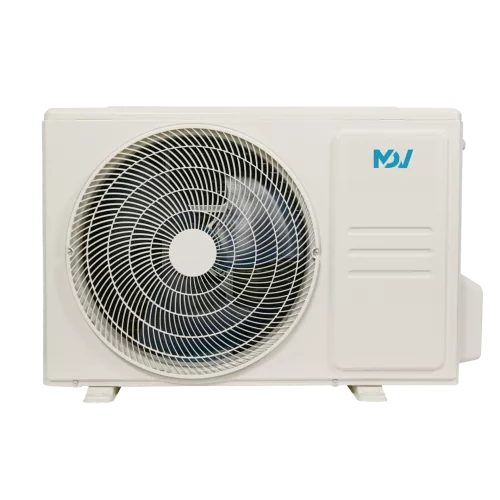

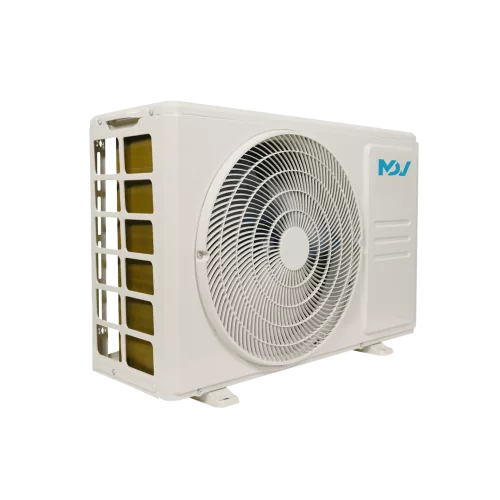

- Габариты наружного блока (Ш × В × Г): 805 × 554 × 330 мм.
- Габариты в упаковке: внутренний блок 655 × 300 × 655 мм, панель 715 × 123 × 715 мм, наружный блок 915 × 615 × 370 мм.
- Масса: внутренний блок 15,0 / 17,8 кг, панель 2,5 / 4,5 кг, наружный блок 32,3 / 34,9 кг (нетто / брутто).
Применение
Компактная кассетная On/Off сплит-система MDV MDCA5-12HRN1 / T-MBQ4-03E / MDOU3-12HN1 предназначена для скрытого размещения внутреннего блока в подвесных потолках. Такая компоновка удобна для помещений, где важно сохранить аккуратный внешний вид и равномерно распределять охлажденный или нагретый воздух.
Система рассчитана на работу в диапазоне наружных температур при охлаждении +18 (-40) ... +43 °C и при нагреве -7 ... +24 °C. Монтаж выполняется с использованием трассы до 15 м и высотной разницы до 8 м, а дренаж обеспечивается встроенной помпой с высотой подъема до 750 мм.
Технические характеристики MDCA5-12HRN1 / T-MBQ4-03E / MDOU3-12HN1
Воздушный поток и шум
- Расход воздуха внутреннего блока
- 390 - 610 м³/ч
- Расход воздуха наружного блока
- 2500 м³/ч
- Уровень шума внутреннего блока
- 33 / 36 / 41 дБ(А)
- Уровень шума наружного блока
- 55,0 дБ(А)
Дренаж и конденсат
- Высота подъема дренажной помпы
- 750 мм
- Диаметр отвода дренажа
- 25 мм
Идентификаторы и исполнение
- Модель внутреннего блока
- MDCA5-12HRN1
- Модель наружного блока
- MDOU3-12HN1
- Панель
- T-MBQ4-03E
Питание и электрические параметры
- Максимальная потребляемая мощность
- 1,65 кВт
- Максимальный потребляемый ток
- 8,0 А
- Номинальная потребляемая мощность (нагрев)
- 1,18 кВт
- Номинальная потребляемая мощность (охлаждение)
- 1,10 кВт
- Номинальный потребляемый ток (нагрев)
- 5,3 А
- Номинальный потребляемый ток (охлаждение)
- 4,8 А
- Питание
- 220 - 240 В / 50 Гц / 1 фаза
- Пусковой ток
- 25,0 А
Размеры и масса
- Габариты внутреннего блока (Ш × В × Г)
- 570 × 260 × 570 мм
- Габариты внутреннего блока в упаковке (Ш × В × Г)
- 655 × 300 × 655 мм
- Габариты наружного блока (Ш × В × Г)
- 805 × 554 × 330 мм
- Габариты наружного блока в упаковке (Ш × В × Г)
- 915 × 615 × 370 мм
- Габариты панели (Ш × В × Г)
- 647 × 50 × 647 мм
- Габариты панели в упаковке (Ш × В × Г)
- 715 × 123 × 715 мм
- Масса внутреннего блока (нетто / брутто)
- 15,0 / 17,8 кг
- Масса наружного блока (нетто / брутто)
- 32,3 / 34,9 кг
- Масса панели (нетто / брутто)
- 2,5 / 4,5 кг
Трасса и монтажные ограничения
- Диаметр газовой трубы
- 12,7 (1/2) мм
- Диаметр жидкостной трубы
- 6,35 (1/4) мм
- Кабель питания
- 3 * 2,5 мм²
- Максимальная длина трассы
- 15 м
- Максимальный перепад высот
- 8 м
- Межблочный кабель
- 5 * 2,5 + 2 * 1,5 мм²
Управление и компрессор
- Бренд компрессора
- ASM140V1VDZ
- Тип компрессора
- Ротационный
- Управление компрессором
- on/off
Условия эксплуатации и монтажные ограничения
- Подключение электропитания
- Внутренний блок
Характеристики охлаждения и нагрева
- Рабочий диапазон наружных температур (нагрев)
- -7 ... +24 °C
- Рабочий диапазон наружных температур (охлаждение)
- +18 (-40) ... +43 °C
- Теплопроизводительность
- 3,81 кВт
- Холодопроизводительность
- 3,52 кВт
Хладагент и заправка
- Дозаправка хладагента
- 15 г/м при длине трубопровода более 5 м
- Заправка хладагента (заводская)
- 0,85 кг
- Хладагент
- R410A
Энергоэффективность
- COP (энергоэффективность нагрева)
- 3,23
- EER (энергоэффективность охлаждения)
- 3,21
