Артикул: MDCF2-60HRN1 / MDOU3-60HN1-L / T-MBQ4-04B
В наличии

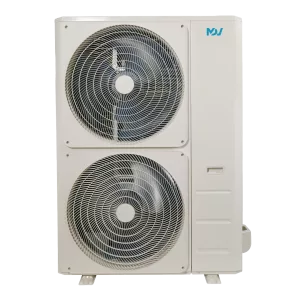

MDV MDCF2-60HRN1 / MDOU3-60HN1-L / T-MBQ4-04B кассетная On/Off сплит-система (МДВ)
223 400 ₽
Запросите КП для получения индивидуальной скидки
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основная информация о MDV полноразмерной кассетной On/Off сплит-системе MDCF2-60HRN1 / MDOU3-60HN1-L / T-MBQ4-04B

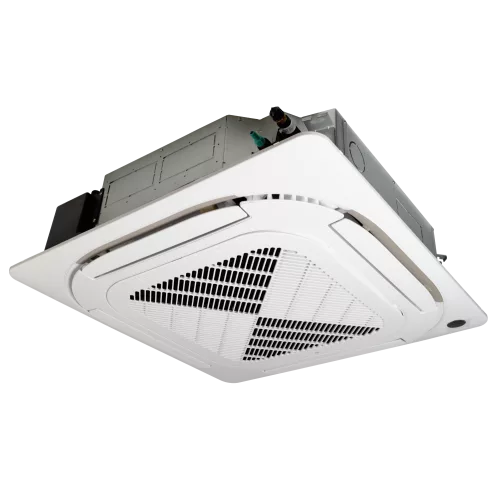

MDV полноразмерная кассетная On/Off сплит-система представлена в конфигурации с внутренним блоком MDCF2-60HRN1, наружным блоком MDOU3-60HN1-L и панелью T-MBQ4-04B. Такая компоновка рассчитана на установку внутреннего блока в подвесной потолок с кассетной подачей воздуха, когда распределение воздушного потока требуется по площади помещения.
Модель обеспечивает холодопроизводительность 16,12 кВт и теплопроизводительность 18,32 кВт. Питание осуществляется от сети 380-415 В, 50 Гц, 3 фазы. Номинальная потребляемая мощность при охлаждении составляет 6,18 кВт (EER 2,61), при нагреве - 5,37 кВт (COP 3,41). Максимальная потребляемая мощность достигает 7,50 кВт.
В системе используется ротационный компрессор, бренд SANYO (тип компрессора - спиральный), модель 5CE061SA01. Хладагент - R410A: предусмотрена заводская заправка 2,85 кг и дозаправка 30 г/м при увеличенной длине трубопровода более 5 м. Воздухообмен внутреннего блока - 1530 - 1980 м³/ч, наружного блока - 5600 м³/ч.
Ключевые особенности MDCF2-60HRN1 / MDOU3-60HN1-L / T-MBQ4-04B
- Состав комплекта блоков: внутренний блок MDCF2-60HRN1, наружный блок MDOU3-60HN1-L, панель T-MBQ4-04B.
- Производительность по холоду и теплу: 16,12 кВт (охлаждение) и 18,32 кВт (нагрев).
- Электропитание: 380-415 В, 50 Гц, 3 фазы.
- Энергоэффективность: EER 2,61 и COP 3,41.
- Компрессор: спиральный компрессор 5CE061SA01 (SANYO).
- Хладагент и заправка: R410A, 2,85 кг, дозаправка 30 г/м при трассе более 5 м.
- Трубопровод и дренаж: жидкостная труба 9,53 (3/8), газовая 19,05 (3/4), дренаж 25 мм, высота подъема помпы 1000 мм.
- Трасса и высотный перепад: длина до 50 м, перепад до 30 м.
- Шум: внутренний блок 45 / 48,5 / 51,5 дБ(А), наружный блок 64,5 дБ(А).
Технические параметры
- Номинальные токи: охлаждение 11,0 А, нагрев 10,2 А.
- Токовые режимы: максимальный ток 12,6 А, пусковой ток 73,0 А.
- Подключение и кабели: питание подключается к наружному блоку; кабель питания 5х4,0 мм²; межблочный кабель 6х1,5 мм².
- Расход воздуха: внутренний блок 1530 - 1980 м³/ч, наружный блок 5600 м³/ч.
Применение
Полноразмерная кассетная сплит-система MDV MDCF2-60HRN1 / MDOU3-60HN1-L / T-MBQ4-04B используется для климатизации помещений, где требуется кассетная подача воздуха из пространства подвесного потолка. Мощность 16,12 кВт по холоду и 18,32 кВт по теплу подходит для объектов с повышенной тепловой нагрузкой, а параметры воздухообмена помогают поддерживать требуемые условия в рабочей зоне.
При монтаже учитывают допустимую трассу трубопровода до 50 м и максимальный перепад высот до 30 м, а также требования к электропитанию 380-415 В, 50 Гц, 3 фазы. При необходимости удлинения трубопровода свыше 5 м предусматривается дозаправка хладагента 30 г/м.
Холод и нагрев: рабочие режимы
On/Off режим обеспечивает охлаждение и нагрев. Энергопотребление в номинальных режимах задается мощностями 6,18 кВт (охлаждение) и 5,37 кВт (нагрев), а энергоэффективность отражается коэффициентами EER 2,61 и COP 3,41.
Технические характеристики MDCF2-60HRN1 / MDOU3-60HN1-L / T-MBQ4-04B
Воздушный поток и шум
- Расход воздуха внутреннего блока
- 1530 - 1980 м³/ч
- Расход воздуха наружного блока
- 5600 м³/ч
- Уровень шума внутреннего блока
- 45 / 48,5 / 51,5 дБ(А)
- Уровень шума наружного блока
- 64,5 дБ(А)
Идентификаторы и исполнение
- Модель внутреннего блока
- MDCF2-60HRN1
- Модель наружного блока
- MDOU3-60HN1-L
- Панель
- T-MBQ4-04B
Монтажные электрические параметры
- Кабель питания
- 5х4,0 мм²
- Межблочный кабель
- 6х1,5 мм²
Назначение и классификация
- Класс применения
- Полноразмерная кассетная On/Off сплит-система
Питание и электрические параметры
- Максимальная потребляемая мощность
- 7,50 кВт
- Максимальный потребляемый ток
- 12,6 А
- Номинальная потребляемая мощность (нагрев)
- 5,37 кВт
- Номинальная потребляемая мощность (нагрев), кВт
- 5,37
- Номинальная потребляемая мощность (охлаждение)
- 6,18 кВт
- Номинальная потребляемая мощность (охлаждение), кВт
- 6,18
- Номинальный потребляемый ток (нагрев)
- 10,2 А
- Номинальный потребляемый ток (охлаждение)
- 11,0 А
- Пусковой ток
- 73,0 А
- Электропитание
- 380-415 В, 50 Гц, 3 фазы
- Электропитание, В/Гц/Ф
- 380-415/50/3
Размеры и масса
- Высота подъема встроенной дренажной помпы
- 1000 мм
- Диаметр газовой трубы
- 19,05 (3/4)
- Диаметр жидкостной трубы
- 9,53 (3/8)
- Диаметр отвода дренажа
- 25 мм
Трасса и монтажные ограничения
- Максимальная длина трассы
- 50 м
- Максимальный перепад высот
- 30 м
Управление и компрессор
- Бренд компрессора
- SANYO
- Компрессор
- Спиральный, SANYO, 5CE061SA01
- Модель компрессора
- 5CE061SA01
- Тип компрессора
- Спиральный
Условия эксплуатации и монтажные ограничения
- Подключение электропитания
- наружный блок
Характеристики охлаждения и нагрева
- Теплопроизводительность
- 18,32 кВт
- Холодопроизводительность
- 16,12 кВт
Хладагент и заправка
- Дозаправка при длине трассы > 5 м
- 30 г/м
- Заводская заправка хладагента
- 2,85 кг
- Заводская заправка хладагента, кг
- 2,85
- Тип хладагента
- R410A
Энергоэффективность
- COP
- 3,41
- EER
- 2,61
- Коэффициент энергоэффективности COP
- 3,41
- Коэффициент энергоэффективности EER
- 2,61
Характеристики
- Высота подъема встроенной дренажной помпы, мм
- 1000
- Диаметр газовой трубы, мм (дюйм)
- 19,05(3/4)
- Диаметр жидкостной трубы, мм (дюйм)
- 9,53(3/8)
- Дозаправка (при длине трубопровода более 5 м), г/м
- 30
- Кабель питания, мм²
- 5х4,0
- Максимальная длина труб, м
- 50
- Максимальная потребляемая мощность, кВт
- 7,50
- Максимальный перепад высот, м
- 30
- Максимальный потребляемый ток, А
- 12,6
- Межблочный кабель, мм²
- 6х1,5
- Наружный диаметр отвода дренажа, мм
- 25
- Номинальный потребляемый ток (нагрев), А
- 10,2
- Номинальный потребляемый ток (охлаждение), А
- 11,0
- Пусковой ток, А
- 73,0
- Расход воздуха внутреннего блока, м³/ч
- 1530 - 1980
- Расход воздуха наружного блока, м³/ч
- 5600
- Теплопроизводительность, кВт
- 18,32
- Уровень шума внутреннего блока, дБ(А)
- 45 / 48,5 / 51,5
- Уровень шума наружного блока, дБ(А)
- 64,5
- Холодопроизводительность, кВт
- 16,12
