Артикул: MDCF-48HRN1 / MDOU3-48HN1-L / T-MBQ4-04B
В наличии

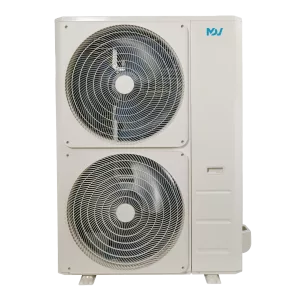

MDV MDCF-48HRN1 / MDOU3-48HN1-L / T-MBQ4-04B кассетная On/Off сплит-система (МДВ)
181 600 ₽
Запросите КП для получения индивидуальной скидки
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основная информация о MDV полноразмерной кассетной On/Off сплит-системе MDCF-48HRN1 / MDOU3-48HN1-L / T-MBQ4-04B

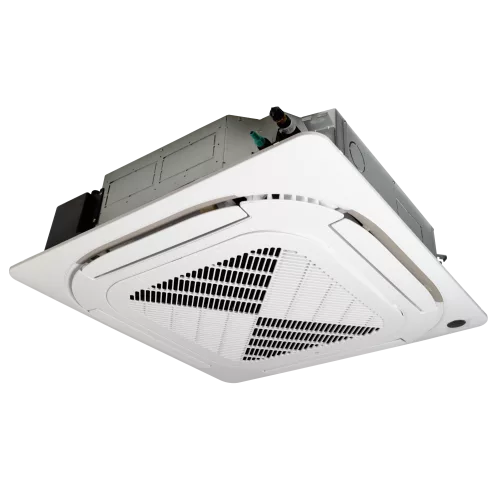

MDV полноразмерная кассетная On/Off сплит-система в исполнении с внутренним блоком MDCF-48HRN1, наружным блоком MDOU3-48HN1-L и панелью T-MBQ4-04B предназначена для комфортного охлаждения и нагрева помещений. Модель относится к полупромышленным кассетным системам, где внутренний блок встраивается в подвесной потолок, а распределение воздуха выполняется через кассетную панель.
Система формирует холодопроизводительность 14,07 кВт и теплопроизводительность 16,30 кВт. Работа предусмотрена от трехфазного электропитания 380-415 В, 50 Гц, 3 фазы. Для охлаждения номинальная потребляемая мощность составляет 5,00 кВт (EER 2,81), для нагрева - 4,78 кВт (COP 3,41). Максимальная потребляемая мощность достигает 6,65 кВт.
Для эффективного теплообмена предусмотрен ротационный компрессор GMCC с моделью KTQ550Y1UNT3. Используется хладагент R410A, предусмотрена заводская заправка 2,8 кг и дозаправка при увеличенной длине трассы (более 5 м) - 30 г/м. Воздухообмен внутреннего блока находится в диапазоне 1620 - 1916 м³/ч.
Ключевые особенности MDCF-48HRN1 / MDOU3-48HN1-L / T-MBQ4-04B
- Модельная пара блоков: внутренний блок MDCF-48HRN1 и наружный блок MDOU3-48HN1-L с кассетной панелью T-MBQ4-04B.
- Производительность: охлаждение 14,07 кВт и нагрев 16,30 кВт.
- Электропитание: 380-415 В, 50 Гц, 3 фазы.
- Потребляемая мощность и энергоэффективность: охлаждение 5,00 кВт (EER 2,81), нагрев 4,78 кВт (COP 3,41).
- Компрессор: ротационный, бренд GMCC, модель KTQ550Y1UNT3.
- Хладагент и заправка: R410A, заводская заправка 2,8 кг, дозаправка 30 г/м при длине трубопровода более 5 м.
- Трубопровод и дренаж: диаметр жидкостной трубы 9,53 (3/8), газовой - 19,05 (3/4), диаметр отвода дренажа 25 мм, высота подъема дренажной помпы 1000 мм.
- Трасса и высотный перепад: максимальная длина труб до 50 м, максимальный перепад высот до 30 м.
- Шум: внутренний блок 50 / 52,5 / 54 дБ(А), наружный блок 65,5 дБ(А).
Технические параметры
- Номинальные токи: охлаждение 10,7 А, нагрев 10,1 А.
- Максимальные токи: до 12,0 А (охлаждение) и до 10,0 А (нагрев в номинальном режиме), пусковой ток 63,0 А.
- Кабель и подключение: питание подключается к наружному блоку; кабель питания 5х4,0 мм²; межблочный кабель 6х1,5 мм².
- Расход воздуха: внутренний блок 1620 - 1916 м³/ч, наружный блок 6000 м³/ч.
Применение
Полноразмерная кассетная сплит-система MDV MDCF-48HRN1 / MDOU3-48HN1-L / T-MBQ4-04B применяется в помещениях, где требуется равномерное распределение воздуха через кассетную панель. Система подходит для коммерческих и полупромышленных объектов, а также для помещений с подвесными потолками, когда внутренний блок планируется скрыть в потолочной нише, а воздуховыпуск направляется по площади помещения.
Производительность 14,07 кВт по холоду и 16,30 кВт по теплу позволяет решать задачи климатизации в помещениях с повышенными требованиями к мощности и воздухообмену. Подбор и монтаж выполняются с учетом допустимой максимальной длины трассы до 50 м и перепада высот до 30 м, а также параметров электропитания 380-415 В, 50 Гц, 3 фазы.
Холод и нагрев: рабочие режимы
On/Off система обеспечивает режим охлаждения и режим нагрева. Энергоэффективность характеризуется коэффициентом EER для охлаждения 2,81 и коэффициентом COP для нагрева 3,41. Для корректной работы учитываются номинальные токи и ограничения по мощности, а также параметры трассы и хладагента R410A.
Технические характеристики MDCF-48HRN1 / MDOU3-48HN1-L / T-MBQ4-04B
Воздушный поток и шум
- Расход воздуха внутреннего блока
- 1620 - 1916 м³/ч
- Расход воздуха наружного блока
- 6000 м³/ч
- Уровень шума внутреннего блока
- 50 / 52,5 / 54 дБ(А)
- Уровень шума наружного блока
- 65,5 дБ(А)
Идентификаторы и исполнение
- Модель внутреннего блока
- MDCF-48HRN1
- Модель наружного блока
- MDOU3-48HN1-L
- Панель
- T-MBQ4-04B
Монтажные электрические параметры
- Кабель питания
- 5х4,0 мм²
- Межблочный кабель
- 6х1,5 мм²
Назначение и классификация
- Класс применения
- Полноразмерная кассетная On/Off сплит-система
Питание и электрические параметры
- Максимальная потребляемая мощность
- 6,65 кВт
- Максимальный потребляемый ток
- 12,0 А
- Номинальная потребляемая мощность (нагрев)
- 4,78 кВт
- Номинальная потребляемая мощность (нагрев), кВт
- 4,78
- Номинальная потребляемая мощность (охлаждение)
- 5,00 кВт
- Номинальная потребляемая мощность (охлаждение), кВт
- 5,00
- Номинальный потребляемый ток (нагрев)
- 10,1 А
- Номинальный потребляемый ток (охлаждение)
- 10,7 А
- Пусковой ток
- 63,0 А
- Электропитание
- 380-415 В, 50 Гц, 3 фазы
- Электропитание, В/Гц/Ф
- 380-415/50/3
Размеры и масса
- Высота подъема встроенной дренажной помпы
- 1000 мм
- Диаметр газовой трубы
- 19,05 (3/4)
- Диаметр жидкостной трубы
- 9,53 (3/8)
- Диаметр отвода дренажа
- 25 мм
Трасса и монтажные ограничения
- Максимальная длина трассы
- 50 м
- Максимальный перепад высот
- 30 м
Управление и компрессор
- Бренд компрессора
- GMCC
- Компрессор
- Ротационный, GMCC, KTQ550Y1UNT3
- Модель компрессора
- KTQ550Y1UNT3
- Тип компрессора
- Ротационный
Условия эксплуатации и монтажные ограничения
- Подключение электропитания
- наружный блок
Характеристики охлаждения и нагрева
- Теплопроизводительность
- 16,30 кВт
- Холодопроизводительность
- 14,07 кВт
Хладагент и заправка
- Дозаправка при длине трассы > 5 м
- 30 г/м
- Заводская заправка хладагента
- 2,8 кг
- Заводская заправка хладагента, кг
- 2,8
- Тип хладагента
- R410A
Энергоэффективность
- COP
- 3,41
- EER
- 2,81
- Коэффициент энергоэффективности COP
- 3,41
- Коэффициент энергоэффективности EER
- 2,81
Характеристики
- Высота подъема встроенной дренажной помпы, мм
- 1000
- Диаметр газовой трубы, мм (дюйм)
- 19,05(3/4)
- Диаметр жидкостной трубы, мм (дюйм)
- 9,53(3/8)
- Дозаправка (при длине трубопровода более 5 м), г/м
- 30
- Кабель питания, мм²
- 5х4,0
- Максимальная длина труб, м
- 50
- Максимальная потребляемая мощность, кВт
- 6,65
- Максимальный перепад высот, м
- 30
- Максимальный потребляемый ток, А
- 12,0
- Межблочный кабель, мм²
- 6х1,5
- Наружный диаметр отвода дренажа, мм
- 25
- Номинальный потребляемый ток (нагрев), А
- 10,1
- Номинальный потребляемый ток (охлаждение), А
- 10,7
- Пусковой ток, А
- 63,0
- Расход воздуха внутреннего блока, м³/ч
- 1620 - 1916
- Расход воздуха наружного блока, м³/ч
- 6000
- Теплопроизводительность, кВт
- 16,30
- Уровень шума внутреннего блока, дБ(А)
- 50 / 52,5 / 54
- Уровень шума наружного блока, дБ(А)
- 65,5
- Холодопроизводительность, кВт
- 14,07
