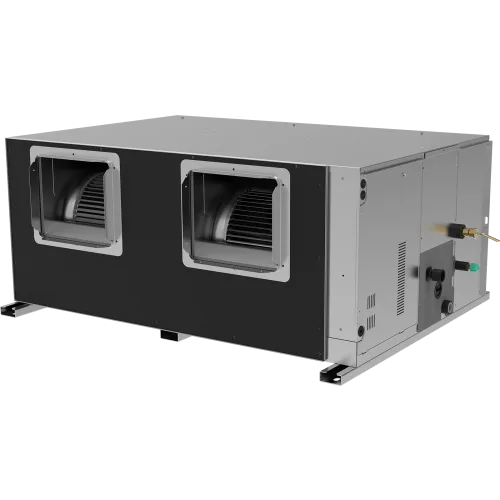

MDV MDVI3-252D3VR12D канальный внутренний блок VRF (МДВ)

Основная информация о канальном внутреннем блоке MDV MDVI3-252D3VR12D

Канальный внутренний блок MDV MDVI3-252D3VR12D предназначен для использования в составе VRF-системы с мультизональным распределением тепла и холода. Канальная компоновка позволяет подавать воздух в помещения через сеть воздуховодов, что удобно для объектов, где нужно скрыть вентиляционные каналы и сохранить архитектурный вид помещений. Модель относится к поколению V8 и обеспечивает высоконапорные аэродинамические возможности за счет работы в диапазоне статического давления.

Блок выполнен под хладагент R410A и рассчитан на питание 220-240 В, 50 Гц, 1 фаза. По производительности предусмотрены режимы охлаждения и нагрева: холодопроизводительность 25,20 кВт и теплопроизводительность 26,00 кВт. Вентиляция рассчитана на расход воздуха 2820-4700 м³/ч, а статическое давление имеет номинал 200 Па при рабочем диапазоне 0-400 Па. Это помогает согласовать систему воздуховодов с требуемым сопротивлением.

Шумовые параметры включают уровень шума 62-74 дБ(A) и уровень звукового давления 42-51 дБ(А), что важно при проектировании микроклимата в помещениях с повышенными требованиями к акустическому комфорту. Подключение трассы хладагента выполняется по параметрам: жидкостная труба 12,7 (1/2) мм и газовая труба 22,23 (7/8) мм. Наружный диаметр отвода дренажа составляет 25 мм. Габариты внутреннего блока (Ш x В x Г) - 1300 x 580 x 900 мм, вес - 125 кг (нетто) и 150 кг (брутто).

Технические параметры

• Номинальная потребляемая мощность: 0,780 кВт.
• Электропитание: 220-240 В, 50 Гц, 1 фаза.
• Габариты (Ш x В x Г): 1300 x 580 x 900 мм.
• Вес: 125 кг (нетто), 150 кг (брутто).

Эксплуатация и монтаж

Устройство предназначено для эксплуатации в составе VRF-систем. При монтаже и проектировании учитывают диапазон статического давления 0-400 Па и обеспечивают соответствие сопротивлению воздуховодов, чтобы расход воздуха 2820-4700 м³/ч соответствовал проектным требованиям. Дренажный отвод рассчитан на подсоединение с наружным диаметром 25 мм. Трасса хладагента подключается по диаметрам труб: жидкостная 12,7 (1/2) мм и газовая 22,23 (7/8) мм. Электроподключение выполняется для питания 220-240 В, 50 Гц, 1 фаза.

Логистические параметры

• Вес: 150 кг брутто, 125 кг нетто.

Упаковка и маркировка

Вес нетто и брутто учитывается при подготовке погрузочно-разгрузочных операций и логистики на объекте.

Применение

MDV MDVI3-252D3VR12D применяют в проектах централизованного кондиционирования, когда требуется канальный внутренний блок VRF для помещений с канальной разводкой. Модель подходит для объектов, где важно обеспечить требуемый расход воздуха, уложиться в акустические ограничения и согласовать вентиляционную сеть по статическому давлению.

Блок работает в режимах охлаждения и нагрева и используется как часть мультизональной системы для поддержания комфортной температуры в помещениях, подключенных к одному VRF-контурy.
