Артикул: MDVI3-71D3VR12D
В наличии

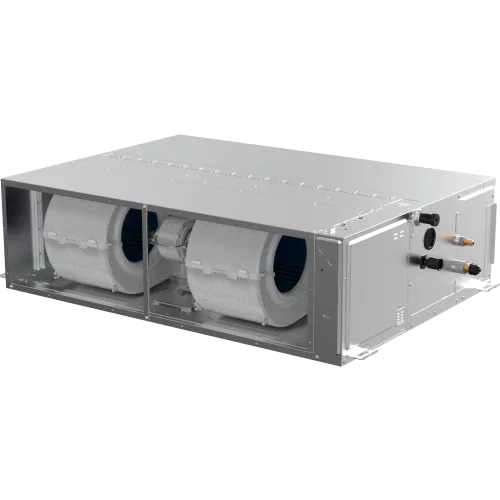

MDV MDVI3-71D3VR12D канальный высоконапорный внутренний блок VRF серии V8 (МДВ)
Цена по запросу Цена рассчитывается индивидуально для вашего заказа. Подготовим КП с максимально выгодными условиями.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основная информация о канальном высоконапорном внутреннем блоке VRF-системы MDV MDVI3-71D3VR12D
Канальный высоконапорный внутренний блок VRF-системы MDV серии V8 модели MDVI3-71D3VR12D предназначен для распределения охлажденного или подогретого воздуха через воздуховоды в мультизональных проектах. Блок рассчитан на использование хладагента R410A и подключается к электропитанию 220 - 240 В, 50 Гц, 1 фаза.
Параметры по расходу воздуха и статическому давлению позволяют организовать подачу в системах с воздуховодами и необходимыми аэродинамическими сопротивлениями. Для контроля комфорта приведены значения уровня шума и уровня звукового давления.
В описании также указаны диаметры жидкостной и газовой труб для подключения к наружным блокам VRF, наружный диаметр дренажного отвода, габариты внутреннего блока и массу (нетто/брутто). Эти параметры важны при планировании трассировки коммуникаций и монтаже блока в обслуживаемом пространстве.
Ключевые особенности MDVI3-71D3VR12D
- Производительность по холоду: 7,10 кВт.
- Производительность по теплу: 8,00 кВт.
- Тип внутреннего блока: канальный высоконапорный.
- Статическое давление (номинал): 80 Па.
- Статическое давление (диапазон): 0 - 250 Па.
- Расход воздуха: 884 - 1360 м³/ч.
- Звуковые характеристики: уровень шума 47 - 59 дБ(A); уровень звукового давления 30 - 39 дБ(А).
- Хладагент: R410A.
Технические параметры
- Потребляемая мощность (номинальная): 0,159 кВт.
- Диаметр жидкостной трубы: 9,52 мм (3/8).
- Диаметр газовой трубы: 15,88 мм (5/8).
- Дренажный отвод (наружный диаметр): 25 мм.
- Размер внутреннего блока: 1050 × 299 × 750 мм (Ш × В × Г).
- Вес (нетто/брутто): 35 / 38,5 кг.
Применение
Канальный высоконапорный внутренний блок MDV MDVI3-71D3VR12D используется в VRF-системах для скрытого монтажа и организации распределения воздуха по воздуховодам. Подходит для помещений, где требуется управление теплопритоком через систему каналов и необходимы характеристики по статическому давлению и расходу воздуха.
Модель включается в мультизональную схему вместе с наружными блоками MDV и соединяется с ними по хладоновым магистралям. Для отвода конденсата применяется дренаж с соответствующим внешним диаметром отвода, а при монтаже учитываются габариты корпуса и параметры труб для жидкостной и газовой линий.
Монтаж и подключение
Установка выполняется в межпотолочном пространстве с подключением к сети воздуховодов. Подключение хладагента производится по трубопроводам указанных диаметров, а дренажный вывод подключается к системе отвода конденсата с наружным диаметром 25 мм.
Технические характеристики MDVI3-71D3VR12D
Воздушный поток и шум
- Статическое давление (диапазон)
- 0 - 250 Па
- Статическое давление (номинал)
- 80 Па
- Уровень звукового давления
- 30 - 39 дБ(А)
- Уровень звукового давления, дБ(А)
- 30~39
- Уровень шума
- 47 - 59 дБ(A)
Дренаж и конденсат
- Дренажный отвод (наружный диаметр)
- 25 мм
Идентификаторы и исполнение
- Модель внутреннего блока
- MDVI3-71D3VR12D
- Поколение
- V8
Назначение и классификация
- Тип блока
- канальный
Питание и электрические параметры
- Напряжение питания
- 220 - 240 В
- Фаза
- 1 фаза
- Частота
- 50 Гц
- Электропитание, В/Гц/Ф
- 220-240/50/1
Размеры и масса
- Вес (нетто/брутто)
- 35 / 38,5 кг
- Вес (нетто/брутто), кг
- 35 / 38,5
- Размер внутреннего блока
- 1050 × 299 × 750 мм (Ш × В × Г)
Трасса и монтажные ограничения
- Диаметр газовой трубы
- 15,88 мм (5/8)
- Диаметр жидкостной трубы
- 9,52 мм (3/8)
Характеристики охлаждения и нагрева
- Производительность по теплу
- 8,00 кВт
- Производительность по холоду
- 7,10 кВт
- Тип внутреннего блока
- Канальный высоконапорный (режимы охлаждения и нагрева)
Хладагент и заправка
- Тип хладагента
- R410A
Энергоэффективность
- Потребляемая мощность (номинальная)
- 0,159 кВт
Характеристики
- ESP (статическое давление, диапазон), Па
- 0-250
- ESP (статическое давление, номинал), Па
- 80
- Диаметр газовой трубы, мм (дюйм)
- 15,88 (5/8)
- Диаметр жидкостной трубы, мм (дюйм)
- 9,52 (3/8)
- Наружный диаметр отвода дренажа, мм
- 25
- Номинальная потребляемая мощность, кВт
- 0,159
- Размер внутреннего блока (Ш×В×Г), мм
- 1050×299×750
- Расход воздуха
- 884 - 1360 м³/ч
- Расход воздуха, м³/ч
- 884~1360
- Теплопроизводительность, кВт
- 8,00
- Уровень шума, дБ(A)
- 47~59
- Холодопроизводительность, кВт
- 7,10
