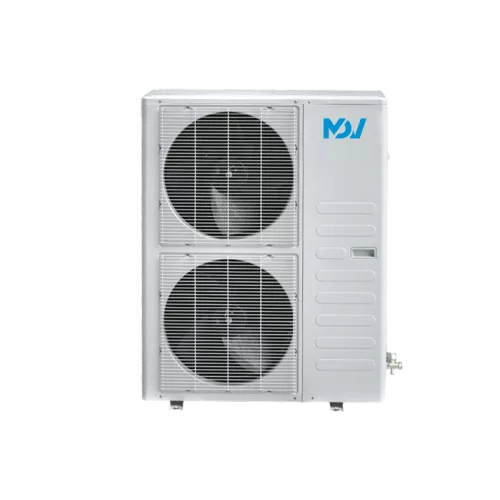

MDV MDCCU-03CN1 компрессорно-конденсаторный блок on/off только холод (МДВ)

Основная информация о компрессорно-конденсаторном блоке MDV MDCCU-03CN1

Компрессорно-конденсаторный блок MDV on/off только холод MDCCU-03CN1 предназначен для работы в составе холодильных контуров водяных/фреоновых систем кондиционирования, где требуется охлаждение. Модель рассчитана на использование хладагента R410A и обеспечивает холодопроизводительность 3,20 кВт при мощности в режиме охлаждения 1,30 кВт (номинальная) и максимальной потребляемой мощности 1,79 кВт.

Блок работает от сети 220-240 В, 50 Гц, 1 фазы. Максимальный потребляемый ток составляет 9,2 А, пусковой ток - 29,9 А. Управление выполнено по принципу on/off, а подключение обеспечивает питание и кабельные линии заданного сечения: кабель питания 3×2,5 мм² и кабель управления 1×1,5 мм².

MDCCU-03CN1 рассчитан на эксплуатацию в условиях наружных температур при охлаждении от +17 до +46 °C. Заводская заправка хладагента составляет 0,75 кг. Трубные соединения выполнены под жидкостную линию 6,35 мм (1/4") и газовую линию 12,7 мм (1/2"). Максимальная длина труб - 20 м, а допустимый перепад по высоте между компрессорно-конденсаторным блоком и испарителем составляет 10/10 м (ККБ ниже/выше).

Габариты блока (Ш×В×Г) - 722×555×300 мм, масса нетто/брутто - 30 / 33 кг. В упаковке устройство размещено в габаритах 845×630×390 мм.

Ключевые особенности MDCCU-03CN1

• Тип работы: on/off, только холод.
• Хладагент: R410A, заводская заправка 0,75 кг.
• Холодопроизводительность: 3,20 кВт.
• Электропитание: 220-240 В, 50 Гц, 1 фаза.
• Потребляемая мощность: 1,30 кВт (номинальная, охлаждение), 1,79 кВт (максимальная).
• Токовые параметры: 9,2 А (максимальный потребляемый ток), 29,9 А (пусковой ток).
• Диапазон наружных температур (охлаждение): +17...+46 °C.
• Соединения трубопроводов: жидкостная 6,35 мм (1/4"), газовая 12,7 мм (1/2").
• Трасса и перепад высот: максимальная длина труб 20 м, перепад по высоте 10/10 м (ККБ ниже/выше).
• Шум: 49 дБ(А).
• Габариты и масса: 722×555×300 мм, 30 / 33 кг (нетто/брутто).

Применение

Компрессорно-конденсаторный блок MDV MDCCU-03CN1 только для охлаждения применяют в системах кондиционирования с внешним размещением компрессорно-конденсаторного оборудования, где необходима работа по схеме on/off. Блок используется как часть холодильного контура и предназначен для совместной работы с испарителем (внутренним блоком) в составе инженерных решений.

При проектировании учитывают допустимую длину трассы трубопроводов и перепад высот между наружным блоком и испарителем, а также температурные условия наружного воздуха в режиме охлаждения.

Технические параметры

• Количество контуров: 1.
• Холодопроизводительность: 3,20 кВт.
• Потребляемая мощность (охлаждение): 1,30 кВт (номинальная), 1,79 кВт (максимальная).
• Ток: 9,2 А (макс.), 29,9 А (пусковой).
• Уровень шума: 49 дБ(А).
• Сечения кабелей: 3×2,5 мм² (питание), 1×1,5 мм² (управление).
• Максимальный перепад высот: 10/10 м (ККБ ниже/выше).
• Максимальная длина труб: 20 м.
• Диаметры труб: жидкость 6,35 мм (1/4"), газ 12,7 мм (1/2").
• Заводская заправка хладагента: 0,75 кг.

Логистические параметры

• Габариты (Ш×В×Г): 722×555×300 мм.
• Габариты упаковки (Ш×В×Г): 845×630×390 мм.
• Вес (нетто/брутто): 30 / 33 кг.
