MDV MDV-D36Q4/N1-A3(B) VRF-кассетный внутренний блок V6 (AC-motor) (МДВ)

Основная информация о VRF-кассетном четырёхпоточном внутреннем блоке MDV V6 (AC-motor) MDV-D36Q4/N1-A3(B)

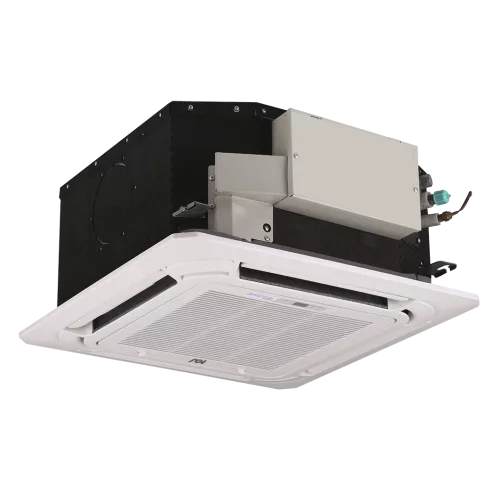

VRF-система MDV-D36Q4/N1-A3(B) представляет собой кассетный четырёхпоточный компактный внутренний блок серии V6 (AC-motor). Модель предназначена для распределения охлаждённого или подогретого воздуха в помещениях и рассчитана на работу в составе мультизональных VRF-систем. Конструкция внутреннего блока выполнена в формате кассеты: воздух подаётся через четыре потока, что помогает равномерно распределять поток по площади и обеспечивать комфортный микроклимат в зоне обслуживания.

Блок работает в режимах охлаждения и нагрева с холодопроизводительностью 3,60 кВт и теплопроизводительностью 4,00 кВт. Расход воздуха составляет 521/409/314 м³/ч (в зависимости от режима), а уровень шума достигает 42/36/29 дБ(A). Для системы используется хладагент R410A, а подключение по трубопроводам выполняется с применением жидкостной линии диаметром 6,35 (1/4) мм и газовой линии диаметром 12,7 (1/2) мм.

Для монтажа предусмотрены габариты внутреннего блока 570 × 260 × 630 мм и кассетной панели 647 × 50 × 647 мм. Поставляется в упаковке: внутренний блок в коробке имеет размеры 675 × 285 × 675 мм, а панель в упаковке - 715 × 123 × 715 мм. Масса внутреннего блока составляет 18,5 / 21,5 кг (нетто/брутто), панель - 2,5 / 4,5 кг (нетто/брутто), что важно учитывать при транспортировке и подготовке места установки.

Ключевые особенности MDV-D36Q4/N1-A3(B)

• Кассетная компоновка: четырехпоточный формат распределения воздуха.
• Серия V6 (AC-motor): исполнение внутреннего блока VRF-системы MDV.
• Тепло и холод: холодопроизводительность 3,60 кВт, теплопроизводительность 4,00 кВт.
• Воздушный поток: расход воздуха 521/409/314 м³/ч.
• Шумовые показатели: 42/36/29 дБ(A).
• Хладагент: R410A.
• Диаметры трубопроводов: жидкостная 6,35 (1/4) мм и газовая 12,7 (1/2) мм.
• Питание: 220-240 В / 50 Гц / 1 фаза.
• Габариты и монтаж: внутренний блок 570 × 260 × 630 мм, панель 647 × 50 × 647 мм.

Технические параметры

• Мощности (кВт): охлаждение 3,60; нагрев 4,00.
• Расход воздуха: 521/409/314 м³/ч.
• Уровень шума: 42/36/29 дБ(A).
• Номинальная потребляемая мощность (охлаждение): 0,06 кВт.

Логистические параметры

• Габариты упаковки: внутренний блок 675 × 285 × 675 мм; панель 715 × 123 × 715 мм.
• Масса: внутренний блок 18,5 / 21,5 кг (нетто/брутто); панель 2,5 / 4,5 кг (нетто/брутто).

Упаковка и маркировка

В комплект поставки для данной позиции входит внутренний блок кассетного исполнения и кассетная панель. Перед монтажом рекомендуется учитывать массу и габариты упаковки, чтобы обеспечить безопасную транспортировку к месту установки.

Применение

VRF-кассетный внутренний блок MDV-D36Q4/N1-A3(B) предназначен для климатизации помещений, где требуется аккуратное встраивание в подвесной потолок и равномерная подача воздуха через четыре потока. Модель подходит для использования в коммерческих и общественных помещениях, а также в зданиях с системой мультизонального кондиционирования, когда один наружный контур обслуживает несколько внутренних зон.

Блок применяется в составе VRF-систем MDV и устанавливается в зоне, требующей охлаждения или нагрева в зависимости от выбранного режима работы общей системы.
