MDV MDV-D45Q4/N1-A3(B) VRF-кассетный внутренний блок V6 (AC-motor) (МДВ)

Основная информация о VRF-кассетном четырёхпоточном внутреннем блоке MDV V6 (AC-motor) MDV-D45Q4/N1-A3(B)

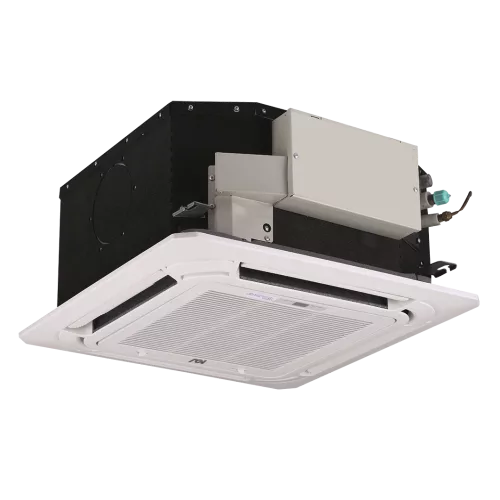

VRF-система MDV-D45Q4/N1-A3(B) является кассетным четырёхпоточным компактным внутренним блоком серии V6 (AC-motor). Устройство предназначено для работы в составе мультизональных VRF-систем и обеспечивает подачу воздуха через четыре направления, создавая комфортные условия в обслуживаемой зоне. Кассетное исполнение позволяет интегрировать блок в подвесной потолок без выступающих элементов.

Модель рассчитана на режимы охлаждения и нагрева: холодопроизводительность составляет 4,50 кВт, теплопроизводительность - 5,00 кВт. Расход воздуха - 521/409/314 м³/ч (в зависимости от режима). Уровень шума достигает 42/36/29 дБ(A), что актуально при подборе внутреннего блока для помещений, где важны акустические параметры. Хладагент - R410A. Для обвязки по трубопроводам предусмотрены диаметры жидкостной трубы 6,35 (1/4) мм и газовой трубы 12,7 (1/2) мм, а для дренажа - наружный диаметр отвода 25 мм.

Габариты внутреннего блока составляют 570 × 260 × 630 мм, а кассетной панели - 647 × 50 × 647 мм. В упаковке размеры внутреннего блока 675 × 285 × 675 мм, панели - 715 × 123 × 715 мм. Масса внутреннего блока - 18,5 / 21,5 кг (нетто/брутто), панели - 2,5 / 4,5 кг (нетто/брутто). Питание: 220-240 В / 50 Гц / 1 фаза, номинальная потребляемая мощность (охлаждение) 0,06 кВт.

Ключевые особенности MDV-D45Q4/N1-A3(B)

• Кассетная компоновка: четырёхпоточная подача воздуха.
• Серия V6 (AC-motor): внутренний блок VRF-системы MDV.
• Тепло и холод: холод 4,50 кВт, нагрев 5,00 кВт.
• Воздушный поток: 521/409/314 м³/ч.
• Шумовые характеристики: 42/36/29 дБ(A).
• Хладагент: R410A.
• Трубопроводы: жидкость 6,35 (1/4) мм, газ 12,7 (1/2) мм.
• Питание: 220-240 В / 50 Гц / 1 фаза.
• Габариты: внутренний блок 570 × 260 × 630 мм, панель 647 × 50 × 647 мм.

Технические параметры

• Номинальная потребляемая мощность (охлаждение): 0,06 кВт.
• Холодопроизводительность: 4,50 кВт.
• Теплопроизводительность: 5,00 кВт.
• Расход воздуха: 521/409/314 м³/ч.
• Уровень шума: 42/36/29 дБ(A).

Дренаж и подключение трубопроводов

• Жидкостная линия: 6,35 (1/4) мм.
• Газовая линия: 12,7 (1/2) мм.
• Дренаж: наружный диаметр отвода 25 мм.

Логистические параметры

• Габариты упаковки: внутренний блок 675 × 285 × 675 мм; панель 715 × 123 × 715 мм.
• Масса: внутренний блок 18,5 / 21,5 кг (нетто/брутто); панель 2,5 / 4,5 кг (нетто/брутто).

Упаковка и маркировка

Для данной позиции поставляются внутренний блок кассетного исполнения и кассетная панель. Перед монтажом учитывайте габариты и массу упаковки при транспортировке и подготовке места установки.

Применение

Внутренний блок VRF MDV-D45Q4/N1-A3(B) применяется для климатизации помещений в составе мультизональной VRF-системы. Кассетное исполнение с четырёхпоточным распределением воздуха подходит для установки в зонах, где требуется равномерная подача воздушного потока через подвесной потолок.

Модель используется в системах охлаждения и нагрева, когда выбор режима обеспечивает общий наружный контур VRF, а внутренний блок обеспечивает отработку заданных параметров в конкретной зоне.
