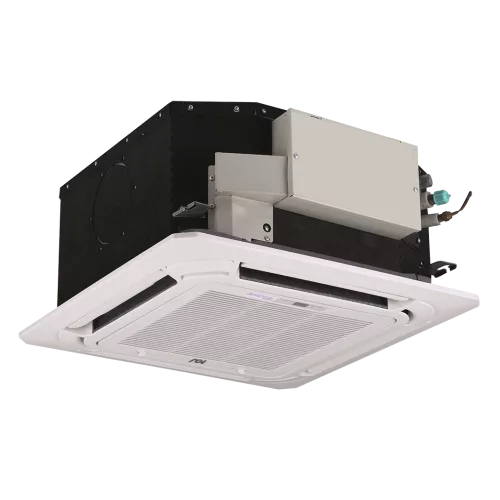

MDV MDI2-28Q4CDHN1 кассетный четырёхпоточный компактный внутренний блок VRF V6 (DC-motor) (МДВ)

Основная информация о VRF-системе MDV кассетном четырёхпоточном компактном внутреннем блоке серии V6 (DC-мотор) MDI2-28Q4CDHN1

VRF-система MDV MDI2-28Q4CDHN1 – компактный кассетный четырёхпоточный внутренний блок серии V6 (DC-мотор) для мультизонального кондиционирования. Модель работает с хладагентом R410A и предназначена для распределения воздушного потока через кассетный узел в подвесном потолке.

Производительность внутреннего блока: холодопроизводительность 2,80 кВт и теплопроизводительность 3,20 кВт. Номинальная потребляемая мощность (охлаждение) составляет 0,04 кВт. Расход воздуха в режимах – 576/552/524/503/462/441/405 м³/ч, а уровень шума – 35/34/33/29/26/23/22 дБ(A).

Электропитание – 220-240 В, 50 Гц, 1 фаза. Габариты внутреннего блока (Ш×В×Г) – 630×260×570 мм. Масса внутреннего блока: 18 кг (нетто) и 23,5 кг (брутто). Размеры панели – 647×50×647 мм, вес панели – 2,5 кг (нетто) / 4,5 кг (брутто). Для транспортировки указаны размеры элементов в упаковке.

Ключевые особенности MDI2-28Q4CDHN1

• Холодопроизводительность: 2,80 кВт.
• Теплопроизводительность: 3,20 кВт.
• Воздушный поток: 576/552/524/503/462/441/405 м³/ч.
• Уровень шума: 35/34/33/29/26/23/22 дБ(A).
• Питание: 220-240 В, 50 Гц, 1 фаза.
• Хладагент: R410A.
• Трубопроводы: жидкостная линия 6,35 мм (1/4"), газовая линия 12,7 мм (1/2").
• Дренаж: наружный диаметр отвода дренажа 32 мм.
• Габариты и масса: 630×260×570 мм; 18/23,5 кг (нетто/брутто).

Технические параметры

Тип внутреннего блока – кассетный. Поколение и привод: V6 (DC-мотор). Панель поставляется в комплекте и имеет отдельную маркировку: MDV-MBQ4-03C4.

Основные эксплуатационные характеристики: холодопроизводительность 2,80 кВт, теплопроизводительность 3,20 кВт. Номинальная потребляемая мощность при охлаждении – 0,04 кВт. Воздухообмен и шум приводятся в виде нескольких режимных значений.

Эксплуатационные параметры

Конструкция рассчитана на работу с хладагентом R410A и питание 220-240 В, 50 Гц, 1 фаза. Расход воздуха и уровень шума изменяются в зависимости от выбранного режима работы.

Логистические параметры

Габариты внутреннего блока (Ш×В×Г) – 630×260×570 мм. Размер внутреннего блока в упаковке – 700×345×660 мм. Масса внутреннего блока: 18 кг (нетто) и 23,5 кг (брутто).

Габариты панели (Ш×В×Г) – 647×50×647 мм. Вес панели: 2,5 кг (нетто) и 4,5 кг (брутто). Размер панели в упаковке – 715×123×715 мм.

Упаковка и маркировка

Панель имеет модель MDV-MBQ4-03C4. Для планирования перевозки и хранения указаны размеры упаковки внутреннего блока 700×345×660 мм и упаковки панели 715×123×715 мм, а также массы нетто/брутто для каждого элемента.

Применение

Компактный кассетный внутренний блок VRF MDV MDI2-28Q4CDHN1 используется в составе мультизональных систем кондиционирования для охлаждения и обогрева помещений. Четырёхпоточная подача воздуха обеспечивает комфортное распределение воздушного потока в зоне установки.

Подключение выполняется к наружным блокам VRF через магистрали жидкостного и газового трубопроводов: диаметр жидкостной линии 6,35 мм (1/4") и диаметр газовой линии 12,7 мм (1/2"). Отвод конденсата организуется через дренаж с наружным диаметром отвода 32 мм.
