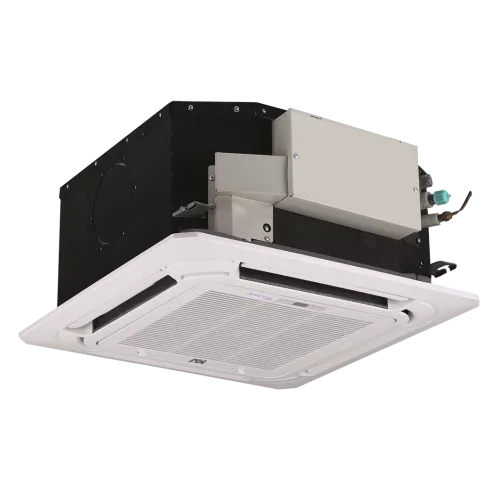

MDV MDI2-36Q4CDHN1 кассетный четырёхпоточный компактный внутренний блок VRF серии V6 (DC-motor) (МДВ)

Основная информация о VRF-системе MDV кассетного четырёхпоточного компактного внутреннего блока серии V6 (DC-motor) MDI2-36Q4CDHN1

Кассетный четырёхпоточный компактный внутренний блок VRF-системы MDV модели MDI2-36Q4CDHN1 предназначен для распределения охлажденного или обогретого воздуха в помещении через потолочную кассету. Исполнение относится к серии V6 (DC-motor), благодаря чему обеспечивается работа с хладагентом R410A и электропитанием 220-240 В, 50 Гц, 1 фаза.

Внутренний блок рассчитан на холодопроизводительность 3,60 кВт и теплопроизводительность 4,00 кВт. Для вентиляции используется многоскоростной режим с расходом воздуха, который меняется от 400 до 604 м³/ч. Уровень шума находится в диапазоне 28 - 41 дБ(A), что важно для комфортной эксплуатации в зонах с повышенными требованиями к акустике.

Монтаж выполняется в потолочное пространство с установкой кассетного блока. Габариты внутреннего блока (Ш×В×Г) составляют 630×260×570 мм; размеры панели (Ш×В×Г) - 647×50×647 мм. Дренажный отвод для отвода конденсата имеет наружный диаметр 32 мм. Поставляется с панелью, а также поставочные размеры и массы приведены для проверки логистики и планирования работ.

Ключевые особенности MDI2-36Q4CDHN1

• Холод/тепло: холодопроизводительность 3,60 кВт и теплопроизводительность 4,00 кВт.
• Компоновка: кассетный четырёхпоточный компактный внутренний блок для потолочного размещения.
• Воздушный поток: расход воздуха 400 - 604 м³/ч в зависимости от скорости.
• Шум: уровень шума 28 - 41 дБ(A).
• Хладагент: R410A.
• Питание: 220-240 В, 50 Гц, 1 фаза.

Технические параметры

• Модель внутреннего блока: MDI2-36Q4CDHN1.
• Панель: MDV-MBQ4-03C4.
• Поколение: V6 (DC-motor).
• Тип блока: кассетный четырёхпоточный компактный.
• Номинальная потребляемая мощность (охлаждение): 0,04 кВт.
• Холодопроизводительность: 3,60 кВт.
• Теплопроизводительность: 4,00 кВт.
• Электропитание: 220-240/50/1.
• Расход воздуха: 604/573/541/516/478/434/400 м³/ч.
• Уровень шума: 41/38/35/32/30/29/28 дБ(A).
• Диаметры труб: жидкостная 6,35 мм (1/4), газовая 12,7 мм (1/2).
• Диаметр дренажного отвода: 32 мм.

Логистические параметры

• Размеры внутреннего блока (Ш×В×Г): 630×260×570 мм.
• Размер панели (Ш×В×Г): 647×50×647 мм.
• Размер внутреннего блока в упаковке (Ш×В×Г): 700×345×660 мм.
• Размер панели в упаковке (Ш×В×Г): 715×123×715 мм.
• Вес внутреннего блока: 19,2 кг (нетто) / 24,7 кг (брутто).
• Вес панели: 2,5 кг (нетто) / 4,5 кг (брутто).
• Тип и назначение: поставочные элементы кассетного внутреннего блока и панели.

Эксплуатационные параметры

• Рабочий режим по теплу: теплопроизводительность 4,00 кВт.
• Рабочий режим по холоду: холодопроизводительность 3,60 кВт.
• Уровень шума: 28 - 41 дБ(A) в зависимости от скорости работы.
• Воздушный поток: 400 - 604 м³/ч.

Применение

MDI2-36Q4CDHN1 применяется в составе VRF-систем MDV для организации кондиционирования в помещениях, где требуется распределение воздуха через потолочную кассету. Внутренний блок подходит для зданий с многозональным управлением, когда один наружный контур обслуживает несколько внутренних блоков разных типов.

Кассетное размещение позволяет обеспечить равномерную подачу воздуха в нескольких направлениях, а компактная компоновка упрощает интеграцию в потолочное пространство. Регулируемый расход воздуха и диапазон шумовых значений дают возможность выбрать комфортный режим в зависимости от сценария эксплуатации.
