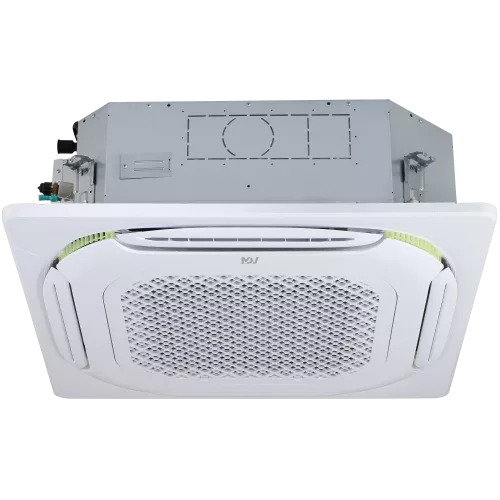

MDV MDVFN-1000C4VEA фанкойл двухтрубный четырехпоточный полноразмерный (МДВ)

Основная информация о фанкойле MDVFN-1000C4VEA двухтрубном четырехпоточном (полноразмерном)

Фанкойл MDVFN-1000C4VEA относится к полноразмерным двухтрубным четырехпоточным моделям и предназначен для обеспечения комфортного микроклимата в помещениях с централизованной подачей теплоносителя. Узел рассчитан на работу в режиме охлаждения и нагрева с подключением к системе водяного отопления и/или чиллера, а также на распределение воздушного потока по четырем направлениям для более равномерного обдува.

Устройство использует DC-двигатель вентилятора и рассчитано на электропитание 220-240 В, 50 Гц, 1 фаза. По производительности модель имеет холодопроизводительность 8,50 кВт и теплопроизводительность 9,50 кВт. В зависимости от режима работы меняются параметры расхода воздуха, потребляемая мощность и аэродинамический уровень шума, что позволяет подобрать оптимальный баланс между эффективностью и акустическим комфортом.

Теплообмен осуществляется через водяной контур с подключением труб теплоносителя ВР 3/4. Для отвода конденсата предусмотрен дренаж с наружным диаметром отвода 25 мм. Габаритные размеры фанкойла составляют 840 × 288 × 840 мм, а панель — 950 × 77 × 950 мм. Для планирования размещения в помещении полезны и параметры упаковки: 940 × 335 × 940 мм, а также габариты панели в упаковке 1020 × 90 × 1020 мм.

Ключевые особенности MDVFN-1000C4VEA

• Двухтрубная схема: поддержка охлаждения и нагрева от водяного теплоносителя.
• Четырехпоточная раздача воздуха: распределение воздушного потока по четырем направлениям.
• DC-двигатель вентилятора: тип мотора вентилятора DC.
• Производительность охлаждения: 8,50 кВт, с номинальной потребляемой мощностью в диапазоне 100/80/60/50/40/30/20 Вт (по ступеням).
• Производительность нагрева: 9,50 кВт с расходом теплоносителя (нагрев) 1,73/1,66/1,57/1,44/1,3/1,16/1,02 м³/ч и падением давления 45/40/35/30/25/20/18 кПа.
• Акустический уровень: 46,8/44,5/41,6/38,4/34,8/30,8/26,8 дБ(A) в зависимости от режима.
• Подключение теплоносителя: ВР 3/4.
• Дренаж конденсата: наружный диаметр отвода 25 мм.

Применение

Фанкойл MDVFN-1000C4VEA используют для охлаждения и обогрева помещений, подключая устройство к водяной системе. Модель подходит для объектов с инженерными решениями на основе центрального теплоносителя: жилых и офисных зданий, общественных помещений, коммерческих объектов, где требуется регулировать микроклимат с учетом сезонных режимов и обеспечивать равномерную подачу воздуха через четыре направления.

Модель также применяют при проектировании систем с приоритетом акустического комфорта, поскольку для разных скоростей вентилятора указаны значения уровня шума. Подбор режима позволяет согласовать нагрузку по теплоносителю и требуемый расход воздуха, поддерживая комфортную температуру в помещении.

Технические параметры

• Холодопроизводительность: 8,50 кВт.
• Теплопроизводительность: 9,50 кВт.
• Тип мотора вентилятора: DC.
• Электропитание: 220-240 В, 50 Гц, 1 фаза.
• Номинальная потребляемая мощность (охлаждение): 100/80/60/50/40/30/20 Вт.
• Расход воздуха: 1700/1600/1450/1250/1150/1000/810 м³/ч.
• Расход теплоносителя (охлаждение): 1,56/1,46/1,35/1,22/1,12/1,01/0,86 м³/ч.
• Падение давления воды в теплообменнике (охлаждение): 45/40/35/30/25/20/18 кПа.
• Расход теплоносителя (нагрев): 1,73/1,66/1,57/1,44/1,3/1,16/1,02 м³/ч.
• Падение давления воды в теплообменнике (нагрев): 45/40/35/30/25/20/18 кПа.

Логистические параметры

• Вес: 23,6 кг (нетто) / 26,2 кг (брутто).
• Размер в упаковке: 940 × 335 × 940 мм.
• Размер панели в упаковке: 1020 × 90 × 1020 мм.

Компоновка и габариты

• Размер (Ш × В × Г): 840 × 288 × 840 мм.
• Размер панели (Ш × В × Г): 950 × 77 × 950 мм.
• Вес панели: 5,8 кг (нетто) / 7,6 кг (брутто).
