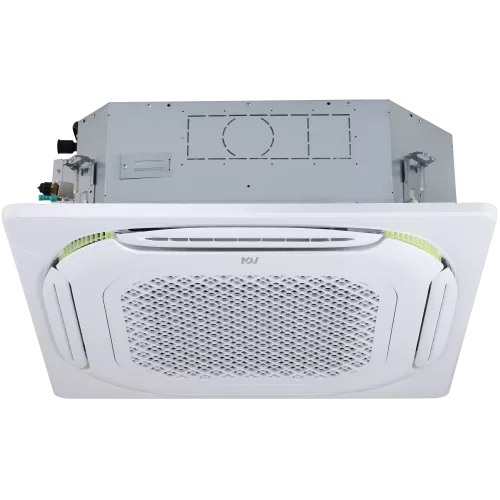

MDVFN-700C4VEA двухтрубный четырехпоточный фанкойл кассетного типа (МДВ)

Основная информация о двухтрубном четырехпоточном полноразмерном фанкойле кассетного типа MDVFN-700C4VEA

Фанкойл кассетного типа MDVFN-700C4VEA предназначен для водяного кондиционирования помещений и поддерживает два режима работы: охлаждение и обогрев за счет теплообменника, подключенного к системе теплоносителя. Модель выполнена по двухтрубной схеме и рассчитана на распределение воздушного потока по четырем направлениям, что помогает сформировать более ровный климат в обслуживаемой зоне.

Внутренний узел оснащен вентилятором с мотором постоянного тока (DC). Воздушный поток регулируется по ступеням: расход воздуха меняется от 560 до 1190 м³/ч. Теплообменник имеет водяное подключение с типоразмером ВР 3/4, а отвод дренажа выполнен с учетом наружного диаметра отвода НД 25. Для выбранных режимов работы заданы параметры по давлению воды и расходу теплоносителя.

Производительность по холоду составляет 6,50 кВт, по теплу 7,50 кВт. Номинальная потребляемая мощность (охлаждение) равна 45/35/30/25/20/15/12 Вт при электропитании 220 - 240 В, 50 Гц, 1 фаза. Уровень шума по режимам находится в диапазоне 20,7 - 37,4 дБ(A), что важно при установке в рабочих зонах.

Ключевые особенности MDVFN-700C4VEA

• Четырехпоточное распределение воздуха: расход воздуха 560 - 1190 м³/ч.
• Двухтрубная схема: работа на нагрев и охлаждение через водяной теплообменник.
• Вентилятор DC: тип мотора вентилятора - DC.
• Мощности по холод/теплу: холодопроизводительность 6,50 кВт, теплопроизводительность 7,50 кВт.
• Шумовые режимы: уровень шума 20,7 - 37,4 дБ(A).
• Подключение теплоносителя и дренажа: ВР 3/4, наружный диаметр отвода дренажа НД 25.

Технические параметры

• Холодопроизводительность: 6,50 кВт.
• Теплопроизводительность: 7,50 кВт.
• Расход теплоносителя (охлаждение): 0,70 - 1,20 м³/ч.
• Расход теплоносителя (нагрев): 0,81 - 1,35 м³/ч.
• Падение давления воды в теплообменнике (охлаждение): 14 - 30 кПа.
• Падение давления воды в теплообменнике (нагрев): 14 - 30 кПа.

Эксплуатационные параметры

• Электропитание: 220 - 240 В, 50 Гц, 1 фаза.
• Потребляемая мощность (охлаждение): 45/35/30/25/20/15/12 Вт.
• Уровень шума: 37,4/34,6/31,8/28,9/25,9/23,5/20,7 дБ(A).

Логистические параметры

• Габариты (Ш×В×Г): 840×288×840 мм.
• Размер панели (Ш×В×Г): 950×77×950 мм.
• Размер в упаковке (Ш×В×Г): 940×335×940 мм.
• Вес нетто / брутто: 23,6 / 26,2 кг.
• Вес панели нетто / брутто: 5,8 / 7,6 кг.

Упаковка и маркировка

Поставка осуществляется в индивидуальной упаковке с габаритами 940×335×940 мм. Полная масса упаковки составляет 26,2 кг. Панель упакована с размером 1020×90×1020 мм.

Совместимость

Фанкойл рассчитан на подключение к системе водяного теплоносителя по трубам ВР 3/4. Конденсатный отвод выполняется с учетом наружного диаметра отвода НД 25 в составе системы дренажа здания.

Монтаж и подключение

Монтаж выполняется как кассетный внутренний блок с опорой на габариты корпуса 840×288×840 мм и панель 950×77×950 мм. Подключение теплоносителя производится к штуцерам ВР 3/4, а дренажный отвод рассчитывается под наружный диаметр НД 25.

Применение

MDVFN-700C4VEA применяется в системах водяного кондиционирования для поддержания комфортной температуры в помещениях различного назначения. Подходит для офиса, административных зон, переговорных комнат, торговых площадей и общественных пространств, где требуется равномерная подача воздуха с четырех направлений.

Модель используется в составе климатических систем с централизованной подачей теплоносителя на внутренние блоки по нагревательному и охлаждающему контурам.
